封裝基板的類型與制造工藝技術詳細分析

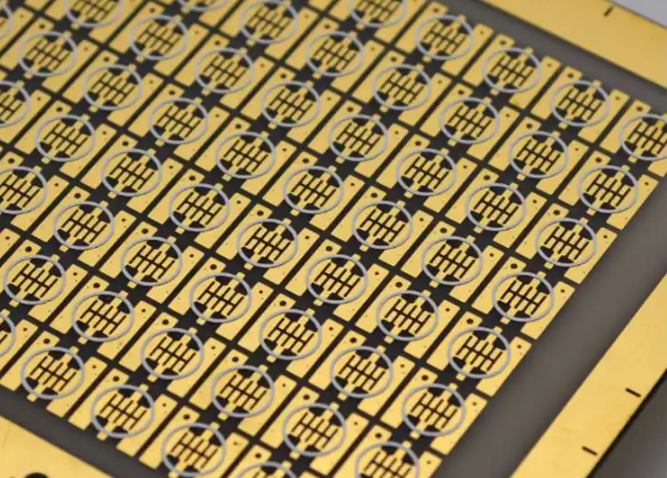

一、封裝基板的主要類型

1. 按應用領域分類

• 邏輯芯片封裝基板：采用FC-BGA/LGA/PBGA工藝、BT材料和國產高性能PP材料，應用于CPU、GPU等高性能計算芯片

• 通信芯片封裝基板：采用WB-BGA工藝、BT材料，應用于SIM卡、5G射頻前端模組等

• 傳感器芯片封裝基板：采用WB-CSP工藝、BT材料，應用于指紋傳感器、MEMS芯片

• 存儲芯片封裝基板：包括移動存儲（U盤）、固態存儲、嵌入式存儲、易失性存儲（DRAM）等

• 無線射頻模塊封裝基板：應用于模擬IC，如無線射頻模塊芯片

2. 按材料分類

• 樹脂基板：

• BT樹脂（雙馬來酰亞胺三嗪）：高玻璃化轉變溫度（Tg>180℃）、低熱膨脹系數，適合高密度布線，應用廣泛

• ABF（味之素積層膜）：通過感光樹脂層實現超細線路（線寬/線距≤10μm），支持多層堆疊和高頻信號傳輸，占全球封裝基板市場54%份額

• FR4（環氧樹脂玻璃纖維布基材）：傳統PCB領域最常用的基材，機械強度高且成本低，但線寬精度有限（50-1000μm）

• 陶瓷基板：

• 氧化鋁（Al?O?）：耐高溫、散熱性好、機械強度高，但成本較高

• 氮化鋁（AlN）：高熱導率（20-200W/m·K）、耐高溫性，適用于高功率器件

• 柔性基板：

• PI/PET（聚酰亞胺/聚酯）：薄型化（厚度<0.1mm）、可彎曲，但存在翹曲和熱膨脹系數差異問題

3. 按封裝工藝分類

• 引線鍵合（WB）基板：

• 工藝：通過金屬引線連接芯片與基板

• 特點：成本低，但密度較低，適用于引腳數較少的芯片

• 應用：射頻模塊、存儲芯片及微機電系統（MEMS）

• 倒裝芯片（FC）基板：

• 工藝：通過焊球直接連接芯片與基板，無需引線

• 特點：信號傳輸路徑短、密度高，散熱性能更優

• 應用：CPU、GPU等高性能芯片

• 球柵陣列（BGA）與芯片級封裝（CSP）：

• BGA：底面布置錫球陣列，適用于高I/O數芯片（如PC/服務器處理器）

• CSP：封裝面積接近芯片尺寸，用于移動端芯片（如手機AP）

4. 按物理特性分類

• 剛性基板：BT、ABF、陶瓷等硬質材料，機械支撐性強，適合復雜多層結構

• 柔性基板：聚酰亞胺（PI）、聚酯（PET）等薄膜，可彎曲、重量輕，但加工難度大

二、封裝基板制造工藝技術的區別

1. 工藝制程方式的區別

2. 主要制造工序與區別

通用工序（適用于各類基板）：

1. 發料烘烤：去除板材潮氣水分，穩定基板漲縮尺寸

2. 壓膜：將感光干膜壓覆在基板銅面上

3. 曝光：激光掃描將圖像成像在基板上

4. 顯影：通過顯影液對曝光部分固化保留

5. 鍍銅：在銅箔表面鍍上一定厚度的銅

6. 去膜：去除板面覆蓋的干膜

7. 蝕刻：快速蝕刻（閃蝕）或普通蝕刻

8. AOI：自動光學檢測

9. 壓合：形成多層板

10. 鉆孔：鉆穿覆銅板

11. PTH：鍍通孔，使兩面銅箔連通

12. 防焊：覆蓋線路圖形防止氧化

13. 鍍金：在裸露金手指上鍍金層

14. 成型：銑成標準外形尺寸

15. OSP：銅焊盤抗氧化處理

16. 終檢：檢測外觀、尺寸、性能

不同類型基板的工藝差異：

• ABF基板：

• 采用mSAP制程，實現超細線路（≤10μm）

• 需要多層積層工藝，工藝復雜

• 依賴進口材料，成本高

• 用于CPU、GPU等高性能芯片，占市場54%

• BT基板：

• 可采用Tenting或mSAP制程

• 線路精度中等（30-50μm）

• 成本適中，耐熱性好

• 主要用于存儲芯片、射頻模塊

• 陶瓷基板（以氮化鋁為例）：

• 粉體制備：Al?O?粉碳熱還原法、Al粉直接氮化法等

• 基板成型：流延成型（將粉料制成漿料，流延成坯片）

• 關鍵步驟-燒結：無壓燒結、熱壓燒結、放電等離子燒結(SPS)等

• 特殊處理：需解決粉體水解問題（表面改性或包覆處理）

• 工藝難點：燒結溫度均勻性控制、致密度控制

• 柔性基板：

• 材料為PI/PET薄膜，需特殊處理

• 制造工藝需考慮材料的柔性和熱膨脹系數

• 加工難度大，易翹曲，可靠性挑戰高

• 適用于可穿戴設備、柔性顯示屏驅動芯片

3. 高端與低端基板的工藝區別

技術發展趨勢與挑戰

了解當前格局后，封裝基板的發展方向也很明確：

• 高端市場驅動明確：AI、HPC和Chiplet（芯粒）技術的興起，正強力推動市場對大尺寸、高密度、高多層的FC-BGA基板的需求。這也是國內廠商目前重點攻關的方向。

• 玻璃基板被視為未來：為解決有機材料在超高性能下的性能瓶頸，英特爾等行業巨頭正大力研發玻璃基板。它有望提供更好的機械、熱和電氣性能，實現互連密度提升10倍，是突破下一代封裝極限的關鍵候選。

• 制造工藝持續精進：無論何種基板，工藝都在向 “更細、更小、更薄” 發展。例如，半加成法（SAP） 成為實現精細化線路的核心工藝；無芯技術被用于制造超薄、高多層基板；嵌入式技術可將無源元件甚至芯片直接埋入基板內。
