SMT（表面貼裝）在芯片封裝工藝中的應用詳細介紹

表面貼裝技術（SMT）是一種將電子元器件貼裝到印制電路板（PCB）表面的技術，其核心應用是板級組裝，即將已經封裝好的芯片及其他元件集成到PCB上。

而在芯片封裝領域，SMT更多是指一類封裝外形或封裝工藝的最后貼裝環節，即采用適合SMT產線自動貼裝的封裝形式（如BGA、QFP），并最終通過SMT流程將其焊接到主板上

一、SMT技術概述

表面貼裝技術（Surface Mount Technology，SMT）是電子制造領域?qū)o引線或短引線表面組裝元器件（SMC/SMD）直接安裝在印制電路板（PCB）或其他基板表面的封裝技術。該技術通過去除傳統插件孔道，使元件緊貼板面安裝，可顯著降低引線電感及寄生電容，提升高頻電路性能。

SMT技術的典型特點：

• 印制板上沒有孔或窗口

• 電路的密度可以增加約兩倍

• 單面安裝可使PCB面積縮小約50%，元件體積較傳統插件減少80%以上

• 裝配密度可達單片晶圓超40000個元器件

二、SMT核心工藝流程

SMT貼片加工的完整工藝流程為：錫膏印刷→零件貼裝→回流焊接→AOI光學檢測→維修→分板。具體步驟如下：

1. 錫膏印刷：將焊膏或貼片膠漏印到PCB的焊盤上，為元器件的焊接做準備。使用設備為絲印機（絲網印刷機）。

2. 零件貼裝：將表面組裝元器件準確安裝到PCB的固定位置上。使用設備為貼片機，位于SMT生產線中絲印機的后面。

3. 回流焊接：將焊膏融化，使表面組裝元器件與PCB板牢固粘接在一起。使用設備為回流焊爐。

4. AOI光學檢測：對組裝好的PCB板進行焊接質量和裝配質量的檢測。使用設備包括自動光學檢測（AOI）系統和X射線檢測。

5. 維修：對檢測出現故障的PCB板進行返工。使用工具為烙鐵、返修工作站等。

6. 分板：將組裝好的PCB板按需要分割成單個產品。

三、SMT適用的芯片封裝類型

用于芯片封裝的SMT技術類型

采用SMT形式的芯片封裝有多種類型，以適應不同性能和尺寸需求：

1. 傳統封裝技術

• DIP（雙列直插式封裝）：雙列引腳設計，適合中小規模集成電路，應用場景包括工業控制模塊、基礎邏輯芯片。

• TO（晶體管封裝）：金屬或塑料外殼包裹芯片，無引腳設計，散熱性能優異，適用于功率器件（如MOSFET、三極管）。

2. SMT封裝技術

• SOP（小型外形封裝）：引腳間距較小，體積緊湊，適合高密度PCB布局，應用場景包括工業傳感器、工業自動化設備。

• QFP（四側引腳扁平封裝）：四邊引腳排列密集，引腳數可達208以上，適用于工業微控制器、接口芯片。

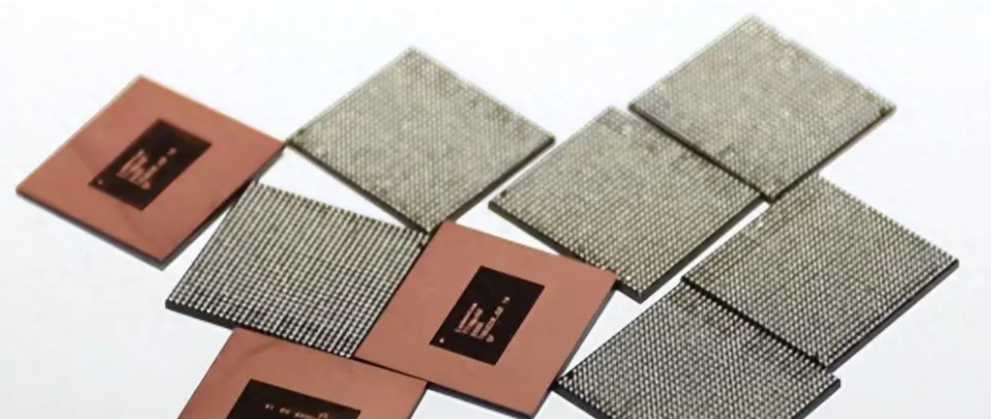

• BGA（球柵陣列封裝）：底部焊球陣列排列，I/O數量可達500+，信號傳輸延遲低，適用于高性能計算模塊、工業服務器芯片。

• QFN（無引腳扁平封裝）：底部焊盤代替引腳，體積小巧，散熱效率高，適用于射頻器件、功率IC、工業物聯網模塊。

3. 先進封裝技術

• POP（堆疊封裝）：采用"底部邏輯器件+頂部存儲器件"的垂直堆疊結構，典型應用為智能手機SoC與LPDDR內存的組合。空間效率提升50%以上，信號傳輸速率突破10Gbps。

• 3D封裝：通過硅通孔（TSV）實現芯片垂直堆疊，縮短信號路徑，適用于工業高性能計算（如HBM內存）、AI加速芯片。

• Fan-Out（扇出型封裝）：通過重構晶圓技術擴展芯片I/O布局，無需傳統基板，適用于工業高密度封裝。

• Chiplet（芯粒）技術：將復雜芯片拆分為多個小型芯粒，通過先進封裝集成，適用于異構集成（如工業CPU+GPU組合）。

四、SMT在芯片封裝中的具體應用案例

1. 消費電子領域

• 智能手機：SMT工藝是智能手機制造的首選，其高效、高密度的組件組裝能力滿足了小型化和高性能需求。智能手機SoC與LPDDR內存常采用POP封裝技術，實現空間效率提升50%以上。

• 可穿戴設備：0201/01005等微型元件的SMT貼裝，實現設備的輕薄短小設計。

2. 汽車電子領域

• 電子控制單元（ECU）：作為汽車電子控制系統的核心部件，ECU電路板通常采用SMT工藝進行貼裝，實現高集成度和穩定性。

• 傳感器：如溫度傳感器、壓力傳感器、速度傳感器等，采用SMT技術實現小型化和高精度制造。

• 安全系統：如ABS防抱死剎車系統、安全氣囊控制模塊，SMT技術確保了高可靠性和快速響應能力。

3. 工業應用領域

• 工業自動化設備：SOP、QFP封裝的芯片廣泛應用于工業傳感器、工業控制模塊。

• 5G通信設備：QFN封裝的射頻器件和BGA封裝的處理器廣泛應用于基站和通信設備。

• 醫療電子設備：高精度SMT工藝確保了醫療設備的可靠性和精確度。

五、SMT在芯片封裝中的優勢與挑戰

優勢

1. 高密度組裝：SMT元件體積小、重量輕，可在PCB兩面布局，顯著提升電路板集成度。

2. 高效自動化生產：全自動化生產大幅提升速度，適合大規模制造，降低人工成本。

3. 高頻性能優越：元件引線短，寄生電感和電容更小，信號傳輸損耗低，適合高頻電路。

4. 抗震性與可靠性：表面焊接結合回流焊工藝，焊點強度高，抗震動和沖擊性能好。

5. 長期成本優勢：減少鉆孔、人工插件等步驟，降低材料浪費，規模化生產后單板成本顯著下降。

挑戰

1. 維修與返工困難：微型元件（如0402封裝、BGA芯片）手工焊接難度大，需依賴專業工具。

2. 設計復雜度提升：PCB布局需精確考慮焊盤設計、元件間距、熱應力分布。

3. 散熱挑戰：元件密集排列可能導致局部過熱，需通過散熱孔、導熱墊片優化熱管理。

4. 檢測成本增加：高密度組裝需依賴AOI、X射線檢測等設備排查缺陷，增加質量管控成本。

5. 工藝精度要求高：微型元件（如0201、01005）需要超高速貼片機與納米級錫膏印刷技術。

六、SMT技術的未來發展趨勢

1. 微型化與高密度：隨著0201/01005等超微型元件的普及，SMT工藝將向更高精度發展。

2. 先進封裝技術：3D封裝、Fan-Out、Chiplet等先進封裝技術將成為提升芯片性能的核心驅動力。

3. 工藝智能化：AI和大數據技術將應用于SMT工藝優化，實現更精準的溫度曲線控制和缺陷預測。

4. 環保與可持續：無鉛焊料、低殘留助焊劑等環保工藝將得到更廣泛應用。

5. 多技術融合：SMT將與THT（通孔技術）、3D打印等技術融合，滿足不同應用場景需求。

結語

SMT技術作為現代電子制造的核心工藝，已經從傳統的簡單元件貼裝發展為涵蓋多種先進封裝技術的復雜系統。隨著電子設備向小型化、高性能、高可靠性方向發展，SMT工藝在芯片封裝中的應用將更加廣泛和深入。企業需要不斷提升SMT工藝水平，通過高精度設備、先進檢測技術和專業人才，確保芯片封裝的穩定性和可靠性，從而在激烈的市場競爭中保持優勢。

在消費電子、汽車電子、工業控制、通信設備等眾多領域，SMT技術已成為實現電子產品高性能、高可靠性的關鍵工藝，其應用價值和市場前景將持續提升。

芯片封裝清洗-合明科技錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
