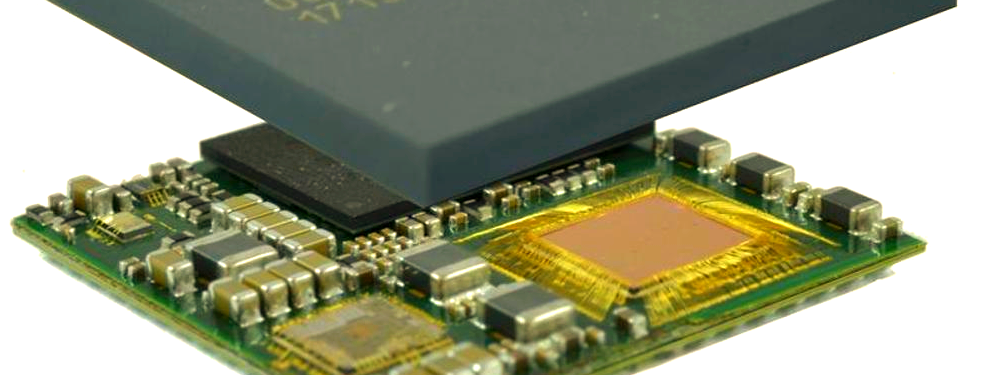

一、SiP(系統級封裝)主要技術實現方式

SiP作為先進封裝技術，主要通過以下方式實現：

1. 倒裝芯片(Flip-Chip)技術

• 芯片倒置焊接至基板，提升密度與散熱效率

• 減少引腳數量，提高信號傳輸效率，降低厚度

• 適用于高性能、高密度集成需求

2. 電氣凸塊(Bump Technology)

• 通過微凸點連接芯片與基板

• 降低寄生效應，提高信號完整性

• 適用于高頻信號傳輸場景

3. 3D堆疊封裝

• 芯片垂直堆疊，實現超薄化設計

• 體積可縮減30%-50%，重量減輕35%

• 例如：蘋果Watch采用SiP整合傳感器與藍牙模塊

4. 異構集成技術

• 混合集成傳感器、射頻等不同工藝芯片

• 支持CMOS+GaAs芯片組合等異構集成

• 適用于多模通信、多功能集成場景

5. 高密度基板(HDI PCB)技術

• 承載多芯片互連，支持微米級布線

• 提高集成度，降低信號干擾

• 適用于高密度、高性能系統

6. 晶圓級封裝(WLP)

• 在晶圓級別實現多芯片互連

• 適合大規模生產，提高封裝效率

• 適用于消費電子批量生產場景

7. 垂直堆疊封裝

• 芯片垂直排列在襯底基板上

• 通過硅通孔(TSV)實現芯片間三維互連

• 適用于高集成度、小尺寸需求場景

8. 水平平鋪封裝

• 芯片水平排列在基板上

• 適合集成度要求相對較低的場景

• 與垂直堆疊封裝形成互補

二、SiP核心應用市場

核心應用市場與趨勢

• 消費電子是最大市場，智能手機 對小型化和功能集成的需求最迫切（如射頻前端、傳感器、應用處理器模組）。

• 高性能計算與AI是增長最快的市場之一，2.5D/3D封裝（如CoWoS、HBM）是實現算力突破的關鍵。

• 汽車電子（特別是智能駕駛）要求高可靠性，SiP用于集成雷達、激光雷達、域控制器等復雜系統。

• 物聯網與可穿戴設備依賴其小型化、低功耗特性，以集成多種功能于微型設備中。

根據知識庫信息，SiP系統級封裝的核心應用市場如下：

1. 消費電子領域（占比約90%）

• 智能手機：集成AP處理器+內存+射頻模塊（如蘋果A系列SiP模組）

• 可穿戴設備：蘋果AirPods和Apple Watch采用SiP實現小型化與多功能集成

• 便攜式設備：TWS耳機、智能手表等

2. 汽車電子領域

• ADAS系統：用于高級駕駛輔助系統

• 車載娛樂系統：集成MCU+導航芯片

• 車載雷達：集成射頻芯片與信號處理單元

• 市場規模年增速超15%

3. 通信與物聯網領域

• 5G基站：射頻前端模塊采用SiP提升能效比

• 射頻前端模塊：集成射頻濾波器、功率放大器

• 多協議通信模塊：LoRa+BLE單封裝集成

• 降低功耗，提高通信效率

4. 醫療與工業領域

• 便攜式醫療設備：整合生物傳感器與低功耗處理器

• 工業控制器：實現復雜功能集成

• 工業物聯網：小型化、高可靠性設備

三、SiP市場發展趨勢

• 市場規模：2023年全球SiP行業市場規模為241.5億美元，占全球先進封裝的55.01%；預計2024年達270億美元

• 中國發展：2023年中國SiP行業市場規模為371.2億元，預計2024年增長至450億元

• 技術演進：從傳統單/雙面的FC、WB或hybrid封裝，向2.5D/3D封裝和模組化解決方案轉變

• 競爭格局：國際龍頭（如日月光、臺積電）主導市場，國內企業（長電科技、環旭電子等）加速追趕

四、SiP與SoC對比優勢

結論

SiP(系統級封裝)作為現代先進封裝技術，已從傳統的"單列直插式封裝"(SIP)概念中發展成為系統級封裝(SiP)，通過多種技術實現方式（倒裝芯片、3D堆疊、異構集成等）滿足不同應用場景需求。其核心應用市場集中在消費電子、汽車電子、通信與物聯網等領域，隨著5G、AIoT、汽車電子等新興領域的發展，SiP市場將持續快速增長。

SiP(系統級封裝)清洗-合明科技錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
