DPC陶瓷基板與AI智能領域的發展情況分析

一、DPC陶瓷基板技術概述

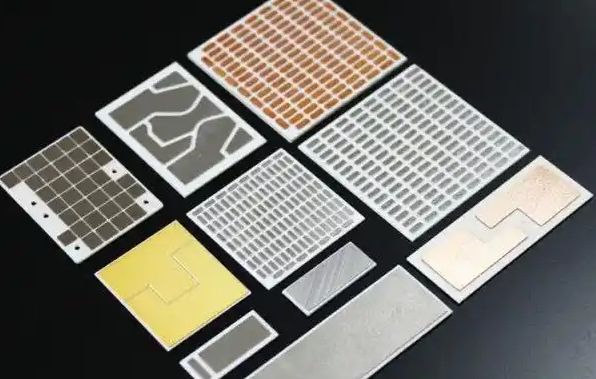

DPC(Direct Plated Copper)陶瓷基板是一種基于薄膜電路工藝的高精密電子封裝材料，通過磁控濺射實現陶瓷表面金屬化，再經電鍍增厚銅層。其核心優勢包括：

• 高精度線路加工：線路分辨率可達10-30μm，表面平整度優于0.3μm

• 優異散熱性能：氮化鋁(AlN)導熱系數達170-200 W/(m·K)，接近金屬鋁

• 熱膨脹匹配性：AlN的CTE≈4.5 ppm/°C，與半導體芯片(4-7 ppm/°C)匹配良好

• 高可靠性封裝：支持氣密封裝(漏率<1×10?? Pa·m3/s)，適用于惡劣環境

二、AI算力爆發驅動陶瓷基板需求升級

 AI發展的“熱管理”與“信號橋”

在AI算力硬件中，DPC陶瓷基板主要解決兩大核心挑戰：

• 散熱瓶頸：AI芯片和光模塊功率密度持續攀升，氮化鋁（AlN）陶瓷基板的導熱系數可達170-200 W/(m·K)，能迅速將熱量導出，防止設備過熱降頻或失效。

• 高速信號傳輸：在800G/1.6T高速光模塊中，傳統電路板信號損耗大。DPC陶瓷基板的低介電損耗特性，能有效保障高頻信號質量。

1. GPU載板技術躍遷

隨著AI大模型訓練與推理需求持續高增，GPU芯片正向大尺寸、高功率、高頻方向演進：

• 下一代GPU芯片尺寸將從60-80mm提升至110-120mm，面積增加50%

• 功率密度呈指數級上升，傳統PCB基板已無法滿足性能需求

• 英偉達已明確下一代GPU采用陶瓷基板方案，行業替代趨勢不可逆

• 預計將帶來200-250億元/年的增量市場空間

2. AI服務器PCB的三大剛需邏輯

陶瓷基板成為AI服務器核心配套的三大邏輯：

三、市場現狀與增長前景

1. 全球市場規模

• 2024年全球DPC陶瓷基板市場銷售額達2.37億美元

• 預計2031年將達到3.81億美元，年復合增長率(CAGR)為7.1%(2025-2031)

• 2024年中國市場規模約占全球的一定比例，預計2031年全球占比將進一步提升

2. 區域分布與競爭格局

• 2023年中國DPC陶瓷基板產量占全球市場份額為44.42%

• 中國臺灣地區產量占比為42.76%

• 預計2024-2030年中國市場復合增長率CAGR為10.87%

• 全球前七大廠商占有全球約70%的市場份額

3. 產品結構與應用領域

• 氮化鋁DPC占比為51.43%，預計2030年將達到52.6%

• 高亮度LED是最大下游應用(2023年占56.6%市場份額)

• 激光雷達用DPC將保持最快增速，2027年市場規模超28億美元

• 射頻器件市場2027年達43億美元

四、AI相關應用領域拓展

1. 激光雷達(LiDAR)

• 自動駕駛推動激光雷達需求，VCSEL激光器需要高效散熱和精準信號互連

• DPC解決方案：多層DPC基板實現高密度互連，支持多通道激光陣列

• 終端應用：L3+自動駕駛汽車(單車用量3-4顆)

2. 射頻與微波器件

• 5G/6G通信對高頻、低損耗封裝需求激增

• DPC解決方案：氮化鋁的低介電常數(ε≈8.8@10GHz)減少信號損耗

• 高精度線路滿足毫米波射頻器件的封裝需求

3. 光通信領域

• DPC技術可實現<15μm的精密線路，支撐1.6Tb/s光通信的無損傳輸

• 800G光模塊已實現小批量供貨

五、技術挑戰與發展方向

1. 當前技術挑戰

• 材料端：高純氮化鋁粉體(>99.9%)主要依賴日本德山、東芝等廠商

• 工藝端：通孔填銅的空洞率控制(<5%)、厚銅電鍍(>100μm)的良率提升

• 競爭技術：硅基微流道散熱(如Intel EMIB)、納米銀燒結技術可能沖擊部分市場

2. 未來發展方向

• 更高導熱材料：如金剛石/AlN復合基板(導熱>500 W/(m·K))

• 集成化基板：嵌入電阻/電容(eDPC)，減少外圍元件

• 國產化替代：突破高純AlN粉體、精密光刻設備等"卡脖子"環節

• 工藝融合與智能化：結合增材制造(3D打印)、激光加工等實現異形結構、功能集成

六、企業布局與產業機遇

• 科翔股份：通過子公司廣州陶積電深耕陶瓷基板技術，聚焦AMB活性金屬釬焊工藝與氮化鋁(AlN)材料應用，正與某北美大廠合作研發AI服務器用陶瓷板

• 技術壁壘：攻克大尺寸陶瓷基板"脆性大、易開裂"的行業痛點，工藝評分行業第一

• 客戶壁壘：深度綁定英偉達等頭部廠商，共研下一代GPU

七、結論

DPC陶瓷基板憑借其高導熱、高精度、高可靠性等優勢，已成為AI算力基礎設施的關鍵材料。隨著AI算力需求持續爆發，GPU和AI服務器對高性能散熱和封裝材料的需求將推動DPC陶瓷基板市場快速增長。同時，激光雷達、射頻器件等AI相關應用領域的拓展，將進一步擴大DPC陶瓷基板的市場空間。未來，通過材料創新、工藝優化和國產化替代，DPC陶瓷基板將在AI智能領域發揮更加重要的作用。
