液冷技術正從封裝級精準散熱向系統級高效集成演進,通過"芯片微流道引熱+智能流量調控送熱+相變冷卻排熱"的閉環系統,實現從單芯片3000W/cm2到整機柜600kW的散熱突破,推動數據中心PUE值降至1.05以下,為AI算力爆發提供關鍵支撐。

1. 微通道液冷技術突破
硅集成微通道冷卻系統(IMC-Si):臺積電在CoWoS封裝平臺集成微冷卻器,采用銅柱陣列與有機中介層實現芯片背面水冷,支持高達3,000瓦的封裝功耗,功率密度達2.5 W/mm21。該技術通過在3.3倍光罩尺寸的CoWoS-R封裝上演示,使用40℃水作為冷卻劑,在10 LPM流速下可均勻散熱3.4 kW7。
微結構創新:佐治亞理工采用5nm硅工藝制備微鰭片散熱器,結合TSV通孔構建硅柱液冷路徑,冷卻能力達300W/cm2,為開放芯粒生態提供標準化冷卻基礎1。
2. 直接硅基液冷技術
工藝革新:臺積電工程師在3.3倍光刻CoWoS-R封裝上演示的IMC-Si方案,通過在硅邏輯芯片和液冷歧管蓋之間涂覆抗翹曲密封劑,形成防漏氣室,解決了大尺寸封裝翹曲問題7。
可靠性驗證:該系統通過多次回流焊(3個循環)、熱循環測試(2000個循環)和高溫存儲測試(150°C,1000小時),氦氣泄漏率比臨界泄漏率低一個數量級7。
3. 封裝級液冷的局限與突破
傳統TIM瓶頸:聚合物TIM導熱系數不足,難以應對超過400W的先進封裝需求4。
金屬TIM替代:銦合金TIM導熱率高達70–90 W/m·K,可將芯片結溫降低10°C以上,但面臨熱應力集中導致邊緣粘接失效的挑戰4。

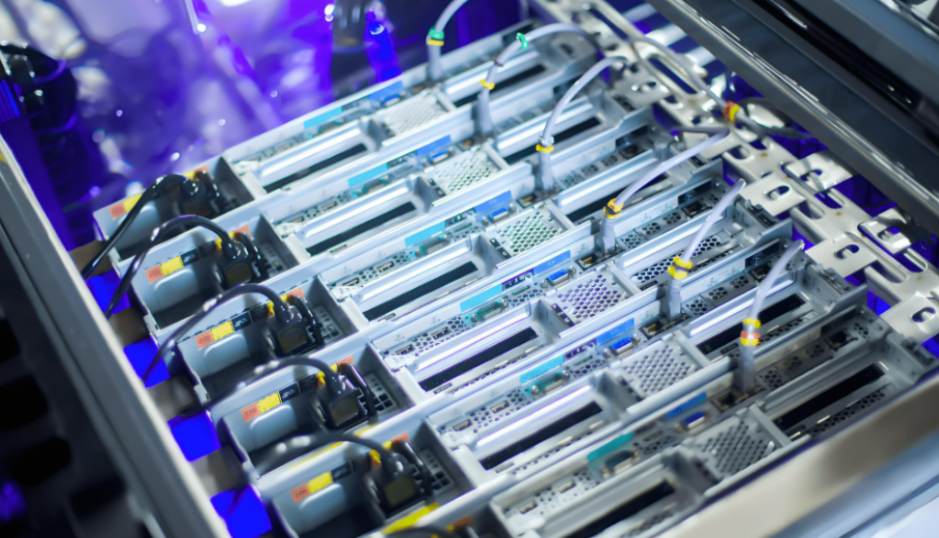

1. 冷板式液冷:當前主流方案
市場地位:占據2025年液冷數據中心市場份額的59%,因兼容現有服務器架構,改造成本較低15。
性能參數:單機柜功率密度支持50-100kW,PUE值可降至1.1-1.2,較傳統風冷節能30%以上15。
材料創新:寶德計算通過鋁基板冷板替代傳統銅材質,在保證散熱效率前提下,實現量產成本降低20%、重量減輕39%。
2. 浸沒式液冷:未來主導方向
技術分類:包括單相浸沒式和相變浸沒式,后者利用冷卻液沸騰汽化吸收大量潛熱,效率更高16。
性能優勢:PUE值可低至1.05,散熱效率較冷板式提升3倍以上,單機柜功率密度可達200kW+19。
應用案例:超聚變數字技術的靜音全液冷一體化系統實現100%液冷,PUE<1.05,單機柜供電突破120kW14。
3. 噴淋式液冷:細分市場補充
技術特點:將冷卻液直接噴灑于發熱器件,取消服務器內部風扇,大幅降低噪音20。
應用場景:適用于5G基站通信設備、高性能計算芯片等特定優化場景,作為冷板式與浸沒式之間的過渡方案5。
1. 多物理場耦合設計
熱-流-力-電協同:臺積電的微通道芯片液冷技術路線不僅關注芯片層面的冷卻,還致力于封裝到系統的整體熱解決方案2。
3D集成關鍵要素:堆棧順序與冷卻結構的協同設計成為3D集成的關鍵,邏輯芯片位于頂部有利于冷卻,而存儲器置頂則限制了邏輯芯片的功耗釋放能力1。
2. 智能化液冷系統
按需冷卻:通過傳感器和算法實時監測每個芯片的溫度和負載,動態調節冷卻液的流量和溫度5。
智能調控創新:英集酷靈(無錫)科技申請的專利實現"感知、決策、執行閉環",根據實時需求動態調整設備參數,溫差控制精度達±0.5℃1122。
3. 演進路線圖
短期(2025-2028年):冷板式液冷仍為主流,占據80%-90%市場份額,滿足單機柜100kW以下散熱需求19。
中期(2028-2030年):浸沒式液冷滲透率提升至30%-40%,應對單機柜200kW+散熱挑戰5。
長期(2030年后):芯片級液冷技術成熟,實現4225W級芯片散熱,PUE值逼近1.0512。
1. 政策驅動
國家政策:中國"東數西算"工程要求新建數據中心PUE≤1.25,液冷滲透率超50%15。
地方標準:上海市要求2025年新建智算中心PUE值達到1.25以下,液冷機柜數量占比超過50%17。
2. 產業生態發展
冷卻液國產化:中石化推出礦物油(50/L),替代高價氟化液(200/L),成本降60%15。
標準化進程:中國信通院發布《液冷技術標準》,冷板接口兼容性提升70%15。
3. 廠商布局
芯片巨頭:英偉達在Blackwell Ultra中全面采用液冷,單芯片功耗突破1000W;英特爾展示封裝級液冷原型,冷卻功率可達1000W1721。
系統廠商:寶德計算推出全棧液冷解決方案,超聚變數字技術實現靜音全液冷一體化系統14。

1. 技術挑戰
漏液風險:傳統水冷存在短路隱患,需開發新型絕緣冷卻液15。
成本控制:浸沒式液冷初期投資為風冷2-3倍,需通過材料創新和規模效應降低成本15。
2. 發展方向
高效相變:發展雙相冷板技術,利用相變潛熱提升散熱效率12。
直接接觸:推進浸沒式和芯片級液冷技術,實現更緊密的熱耦合12。
智能調控:結合AI技術實現液冷系統動態優化,進一步降低能耗5。
液冷技術已從"可選項"轉變為"必選項",隨著AI芯片功耗持續攀升,未來液冷系統將更加精細化、層級化與集成化。從封裝級的微流道設計到系統級的智能調控,液冷技術正構建起完整的熱管理閉環,為AI算力爆發提供不可或缺的散熱支撐,預計到2030年,液冷系統滲透率將從7%升至45%,成為數據中心綠色轉型的關鍵驅動力6。
