FPC在新能源汽車產業中的應用及市場情況綜合詳細分析

一、FPC在新能源汽車中的核心應用

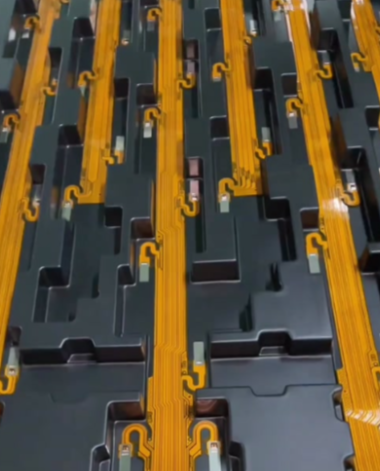

核心趨勢：FPC正從單一連接部件，發展為集成結構件、銅鋁排等的 “電池連接系統（CCS）”模組，進一步提升了電池包的能量密度和集成度

1. 電池管理系統(BMS)的關鍵組件

FPC(柔性印刷電路板)已成為新能源汽車電池管理系統的核心部件，主要用于監控電池電芯的電壓和溫度，實現數據采集和傳輸并自帶過流保護功能。一輛高端新能源汽車的電池管理系統需要30-40片FPC，整車FPC用量超過100片，遠超傳統燃油車。

2. 替代傳統線束的革命性應用

傳統銅線線束方案存在布線凌亂、擠占電池包空間、依賴人工裝配等問題。FPC憑借其獨特優勢正在快速替代傳統線束：

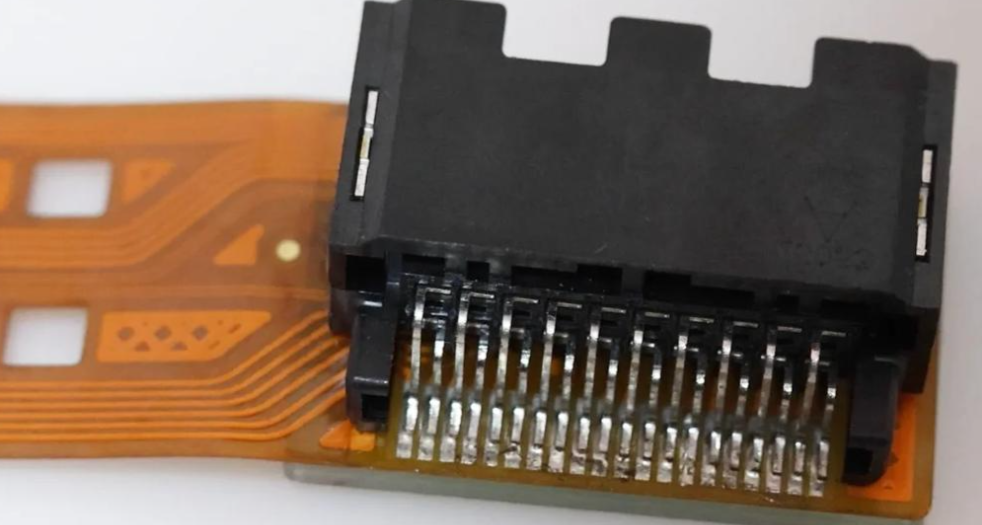

• 高度集成：自嵌入式Fuse、連接器、片式NTC、鋁/鎳端子

• 超薄厚度：線路區僅0.34mm，NTC處2mm

• 超柔軟度：可實現90°、180°彎折組裝

• 輕量化：整車使用可比線束方案減重約1kg

• 自動化組裝：適合規?；笈可a

3. 實際應用案例

• 特斯拉Model Y：通過FPC技術將車門線束從25根電纜精簡至8根，總長度從1.5公里縮減至100米，重量減輕80%

• 比亞迪仰望U8：電池組連接點減少80%，故障率僅0.1%

• 寧德時代和比亞迪：在CTP設計中采用帶母線的FPC技術，體積利用率提升15%，能量密度突破200瓦時/公斤

• 蔚來ET9：4D成像雷達采用FPC技術，信號延遲降低30%，誤報率降至每小時0.01次

4. 多元化應用場景

除BMS外，FPC還廣泛應用于：

• 車載顯示屏與娛樂信息系統

• 攝像頭模組與自動駕駛傳感器

• LED車燈與智能照明系統

• 車門控制系統與座艙電子

• HMI觸控接口等

二、市場規模與增長趨勢

1. 全球市場規模

• 2024年全球新能源汽車用FPC市場規模約15.13億美元

• 預計2031年將達到25.48億美元，2025-2031年CAGR為7.2%

• 動力電池用FPC市場預計2025年將突破100億元，年復合增長率超40%

• 預計2030年全球FPC市場規模將突破240億元，其中儲能系統將占33%份額

2. 滲透率與增長動力

• 汽車BMS軟板方案滲透率從2021年的14%預計上升至2025年的70%

• 預計2030年全球新能源汽車FPC市場空間將達140-240億元

• 預計到2028年，車用PCB需求量將較2022年增加50%，HDI及FPC類產品增長最為顯著

3. 區域市場格局

• 亞太地區：尤其是中國，已成為全球最大的新能源汽車市場，具備極大增長潛力

• 歐洲市場：快速崛起，電動汽車普及率不斷提升

• 北美市場：由于本土企業積極布局和技術創新，保持穩定增長

三、產業鏈與主要參與者

1. 產業鏈結構

• 上游：原材料供應商(聚酰亞胺薄膜、鋰、電池電解液等)；FCCL(柔性覆銅板)是關鍵基材，成本占比達40%-50%

• 中游：FPC制造商，負責產品設計與制造

• 下游：電池制造商(寧德時代、LG化學等)、汽車制造商(特斯拉、比亞迪等)及各類應用系統

2. 主要市場參與者

• 電池制造商：寧德時代、LG化學等憑借技術優勢和生產能力成為市場核心

• 汽車制造商：特斯拉、比亞迪等通過創新與轉型推動FPC市場競爭力

• FPC制造商：

• 奕東電子：動力電池管理系統FPC/CCS全球市占率達26%

• 東山精密：汽車FPC業務占比較大，通過特斯拉認證

• 鵬鼎控股：在手機、服務器及通訊領域產能與交付面臨較大壓力

• 弘信電子：小米機器人FPC主要供應商

• 鑫愛特電子：專注于FPC技術與機器人觸覺感知的跨界融合

四、技術發展趨勢

1. 材料創新

• 無膠基材逐漸普及，具有更薄、更好尺寸穩定性、更高耐熱性和耐彎折性

• LCP(液晶聚合物)等高頻材料在5G天線模組中得到更廣泛應用

• 石墨烯、PVP等新材料提升導電性與自修復能力

• 銀鍍鋁納米線等新型材料(導電性達銅的95%)進一步減輕重量

2. 工藝創新

• 卷對卷(R2R)工藝與IATF 16949質量體系提升納米級蝕刻精度

• 動態彎折壽命提升至20萬次

• 激光切割精度突破微米級

• AI質檢系統實時生成三維質量圖譜

• 真空壓合工藝將良品率提升至99.8%

3. 智能化與集成化

• 在FPC上直接集成邊緣計算單元，實現觸覺信號本地處理

• 無線電池管理系統(BMS)可將低壓線路減少30%

• FPC從"電路連接"向"觸覺感知"跨越，為機器人電子皮膚提供基底

五、市場挑戰與機遇

1. 主要挑戰

• 技術壁壘較高，尤其在關鍵材料和電池管理系統方面

• 市場需求不確定性

• 法規政策變化與環境保護要求提高

• 國際貿易摩擦影響供應鏈穩定性

• 高初始投資需求

• 需提高高溫和振動下的耐久性

• 聚酰亞胺材料可回收性低(＜30%)

2. 發展機遇

• 政府政策支持(中國將柔性多層PCB列為"新一代信息技術產業"鼓勵類項目)

• 技術進步與消費者對環保出行需求增加

• 企業間合作與并購頻繁，獲取技術優勢和市場份額

• 新興技術不斷涌現，提升FPC產品性能和安全性

• 產業鏈協同生態建設，推動傳感器-FPC接口標準化

六、價格趨勢與市場動態

• 2026年FPC價格已上漲三次，依然供不應求

• 高端FPC產品價格持續回暖，部分規格漲幅達20%以上

• 普通FPC價格相對穩定，高端產品因技術壁壘高，價格有望保持穩步上行

• 從2020年到2024年，FPC單價下降了47%，規?；瘧媒档统杀?/p>

七、未來展望

隨著汽車電動化、智能化、輕量化趨勢加速，FPC正從替代性組件轉型為架構定義技術，成為實現汽車"電子集中+結構分布""輕量化+高可靠性"設計的核心支撐技術。FPC將在未來智能汽車架構中扮演愈發重要的角色，從簡單的連接件進化成為智能設備的"神經織網"，支撐起全球高端制造的"隱形骨架"。

在"碳中和"浪潮推動下，FPC企業正將材料研發能力橫向拓展至新能源賽道，推動整個產業鏈向更高水平發展，為新能源汽車產業的可持續發展提供關鍵技術支持。

汽車電子FPC軟板清洗-合明科技錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
