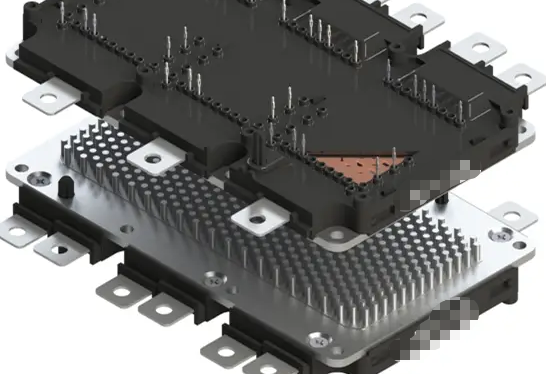

車規級SiC模塊作為新能源汽車電驅系統的核心組件,其可靠性直接關系到整車的安全性和使用壽命。然而,SiC模塊在車規應用中面臨著多重可靠性挑戰,這些挑戰主要源于SiC材料特性與封裝技術的不匹配。以下從多個維度進行詳細分析:

本質原因:SiC芯片的高溫工作特性(可工作在200°C以上)對封裝材料的熱穩定性和熱管理能力提出了更高要求
具體表現:
傳統封裝材料在高溫下易老化、開裂
熱管理不足導致結溫過高,加速器件老化
熱應力導致焊料層蠕變、界面分層等失效
本質原因:在追求高功率密度時,器件需要在高電流下保持低導通損耗,并承受高頻開關帶來的巨大動態應力
具體表現:
高電流下導通損耗增加,熱負荷加重
高頻開關導致的動態應力引發鍵合線斷裂、焊料疲勞
電感效應導致的開關過沖和振鈴現象
本質原因:芯片與封裝材料在熱膨脹系數上的差異,長期的熱循環和功率循環導致內部應力累積
具體表現:
焊料分層(傳統焊料在150°C功率循環測試中壽命僅為IGBT的1/7)
鍵合線斷裂
陶瓷基板開裂
SiC器件平均壽命比Si器件短(SiC由于較大的楊氏模量,封裝平均壽命比Si器件短)
| 基板材料 | 熱導率(W/mk) | 抗彎強度(N/mm2) | 主要問題 |
| Al?O? | 24 | 450 | 熱導率最低,散熱能力差 |
| AlN | 170 | 350 | 抗彎強度差,脆性高,易開裂 |
| Si?N? | 90 | 700 | 通過權衡熱性能與機械性能,實現最佳平衡 |
問題:傳統焊接工藝形成的金屬合金層很薄
解決方案:瞬態液相擴散焊接可形成較厚的金屬合金層,熔點高于傳統軟焊料,可將功率循環壽命延長2.5~3倍
進一步提升:沉淀硬化熱處理工藝可將模塊壽命延長10倍,如Infineon公司已將該技術用于功率模塊基板焊接
傳統問題:普通硅膠/環氧樹脂在熱循環下易老化、開裂
創新方案:
東莞科利金新材料的芯片界面耦合劑:高儲能模量(2.5GPa)與低CTE(≤85 ppm/℃)協同作用,可將SiC器件循環壽命從3萬次延長至10萬次或更久
液態金屬(LM)封裝技術:將SiC芯片懸浮在液態金屬層上,有效緩沖熱應變,防止應力向PCB傳遞

車規級要求:必須采用特種材料,如耐高溫的環氧樹脂、高導熱的銅合金引腳、抗腐蝕的金屬屏蔽層
成本影響:這些材料的成本和加工難度顯著高于消費級材料
必須通過的認證:AEC-Q系列標準(如AEC-Q100針對集成電路、AEC-Q104針對離散器件)
關鍵測試項目:
HTGB(高溫反偏測試)
H3TRB(高濕高溫反向偏置實驗)
HTS(高溫存儲實驗)
LTS(低溫存儲實驗)
PCsec(功率循環實驗,失效判據為Rdson增加或Rthjc增加)
生產環境要求:對潔凈度要求極高
工藝精度要求:焊接溫度偏差需控制在±2℃以內,封裝體尺寸公差需達到微米級
可追溯性要求:每個封裝產品都能追蹤到生產批次、原材料來源
氮化硅(Si?N?)陶瓷基板:熱導率90 W/mk,抗彎強度700 N/mm2,實現熱性能與機械可靠性的最佳平衡
液態金屬(LM)封裝:通過柔性PCB(FPCB)實現頂層互連,聚酰亞胺作為介電材料,低楊氏模量吸收熱應變,高介電強度保障電氣可靠性
懸浮式設計:將SiC芯片嵌入AMB基板空腔,懸浮在液態金屬層上,防止熱應力傳導
雙面散熱設計:滿足800V高壓平臺、快充技術對功率器件的要求
框架式模塊:如賽米控丹佛斯的雙面燒結DSS,芯片直接壓接DPD和DC端子疊層設計,實現2.5nH超低雜散電感
燒結銀互連技術:提升界面連接強度,減少熱阻
芯片界面耦合劑:提供5層保護,提升模塊壽命3倍以上
高耐溫可靠高電壓絕緣材料:解決高溫高電壓環境下的絕緣問題
市場集中度高:SiC核心器件市場高度集中于Wolfspeed、安森美、英飛凌、意法半導體、博世等國際大廠
國產化進展:中電科55所、斯達半導、三安光電、芯聚能、比亞迪半導、露笑科技等企業開始嶄露頭角
車規級認證門檻高:車規級SiC模塊需通過嚴格測試,滿足10-25年壽命要求
封裝技術:向"更高性能、更高集成、更極致可靠"方向演進
材料創新:開發更多高導熱、低CTE的特種封裝材料
測試標準:AEC-Q101標準將更趨嚴苛,要求更全面的可靠性驗證
國產化突破:通過創新設計和材料選擇,實現國產SiC模塊對進口IGBT模塊的全面替代
車規級SiC模塊封裝的可靠性挑戰是多維度的,涉及材料、工藝、設計和測試等多個方面。解決這些挑戰需要系統性創新,包括先進封裝材料(如氮化硅基板、液態金屬)、創新封裝結構(懸浮式、雙面散熱)以及嚴格可靠的測試驗證體系。隨著技術的不斷進步,如基本半導體的"可靠性革命"、東莞科利金的芯片界面耦合劑、劍橋大學的液態金屬封裝技術等創新方案的出現,國產SiC模塊正逐步突破車規級可靠性瓶頸,為實現"國產替代"和"換道超車"提供關鍵支撐。
未來,隨著封裝技術的持續創新和測試標準的不斷完善,國產車規級SiC模塊的可靠性將不斷提升,為新能源汽車的普及和智能化發展提供更堅實的技術保障。
