半導體先進封裝種類及詳細介紹

目前，半導體先進封裝并非單一技術，而是一個包含多種高密度、高性能、高集成度封裝技術的統稱。其核心目標是通過更先進的互連和堆疊方式，在系統層面（而非僅在芯片層面）提升性能、減小體積并實現成本效益。

根據知識庫中的信息，半導體先進封裝技術主要包括以下幾類。先進封裝技術是"更高效率、更低成本、更好性能"為主要目標，以"小型化、輕薄化、窄間距、高集成度"為主要特征的封裝技術，已成為全球半導體產業發展的重點方向。

1. 晶圓級封裝（WLP, Wafer Level Packaging）

晶圓級封裝是先進封裝技術的重要發展方向，主要特點是在晶圓級別進行封裝，而非單個芯片級別。

• Fan-out WLP（扇出型晶圓級封裝）：

• 通過在晶圓表面添加擴展層，將芯片的I/O引腳擴展到芯片尺寸之外

• 優點：封裝面積接近芯片尺寸，可容納更多引腳，適用于高密度集成

• 應用：智能手機、可穿戴設備等空間受限的設備

• WLCSP（晶圓片級芯片規模封裝）：

• 從[9]中提到的封裝類型，是晶圓級封裝的一種

• 優點：封裝尺寸小，適合高密度應用，成本相對較低

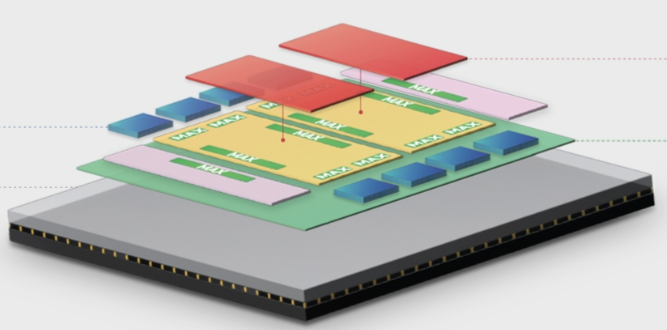

2. 2.5D封裝

2.5D封裝是將多個芯片通過中介層（interposer）連接在一起的技術。

• 特點：

• 通過硅中介層（Silicon Interposer）實現芯片間的高密度互連

• 信號傳輸路徑較短，延遲低，帶寬高

• 采用硅通孔（TSV）技術實現垂直互連

• 應用：

• 高性能計算（HPC）

• 人工智能（AI）處理器

• 高速內存（如HBM）

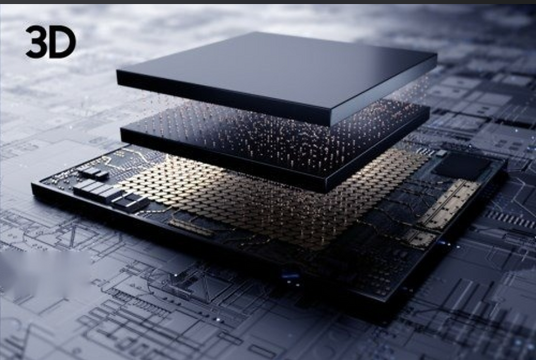

3. 3D封裝

3D封裝是將多個芯片在垂直方向上堆疊的技術。

• 特點：

• 通過硅通孔（TSV, Through Silicon Via）技術實現芯片間的垂直互連

• 顯著減少信號傳輸距離，縮短延遲

• 提升系統整體性能和集成度

• 應用：

• 高性能計算（HPC）

• 5G通信設備

• 人工智能加速器

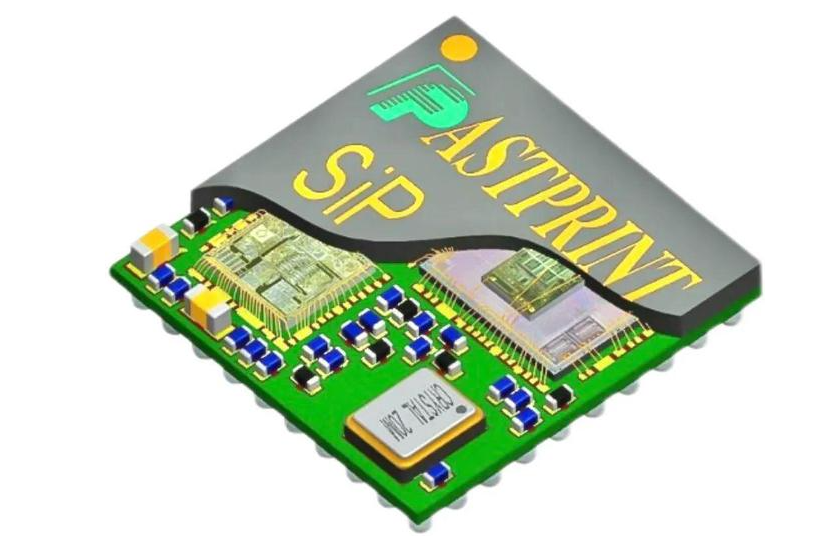

4. 系統級封裝（SiP, System in Package）

系統級封裝是通過將多個獨立功能的芯片、被動元件甚至傳感器整合在一個封裝體內。

• 特點：

• 實現體積微縮，提升芯片系統整體多功能性和設計靈活性

• 可以整合不同工藝節點的芯片

• 降低系統設計復雜度

• 應用：

• 智能手機

• 物聯網設備

• 可穿戴設備

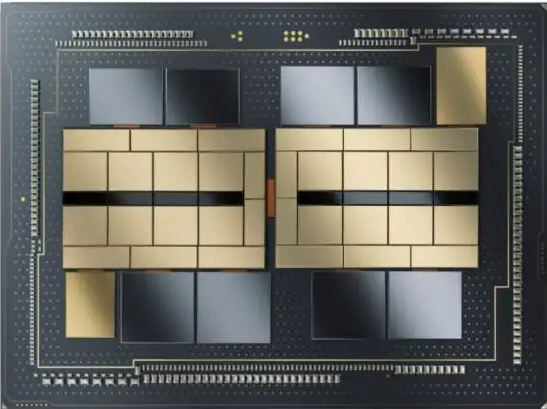

5. Chiplet技術

Chiplet技術是通過高級封裝將多個異構芯片的裸片整合集成的技術。

• 特點：

• 模塊化、定制化設計

• 可以將不同工藝節點的裸Die通過先進封裝技術集成

• 降低設計、制造與封裝成本

• 促進異質整合（HI）發展

• 應用：

• 高性能計算

• 人工智能

• 5G通信設備

6. 倒裝芯片（Flip Chip）

倒裝芯片技術是將芯片倒扣在基板上，通過凸點（bump）實現連接。

• 特點：

• 縮短信號傳輸路徑，提高性能

• 降低寄生效應

• 適用于高引腳數和高頻率應用

• 應用：

• 高性能處理器

• 圖形處理器（GPU）

• 通信芯片

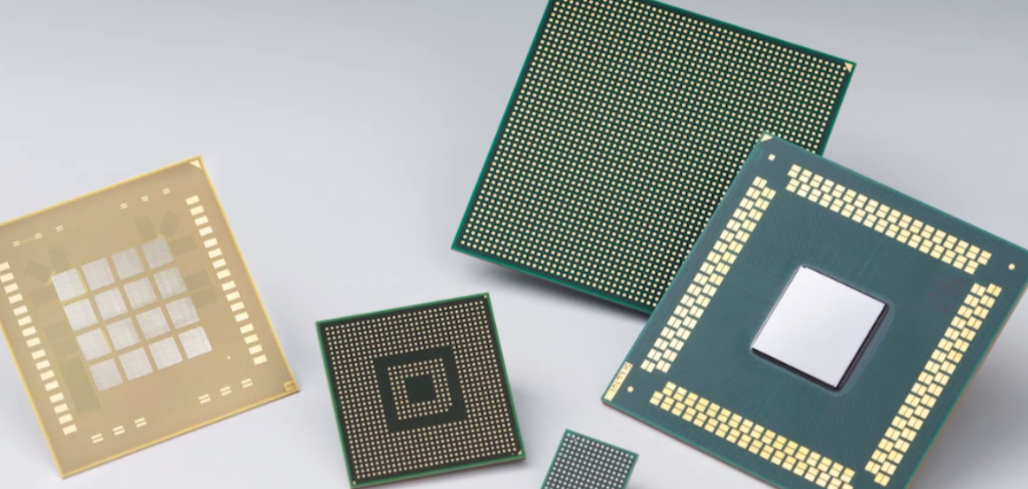

7. 芯片級封裝（CSP, Chip Scale Package）

芯片級封裝是指封裝尺寸接近芯片尺寸的封裝技術。

• 特點：

• 封裝面積與芯片面積之比接近1:1

• 體積小，適合空間受限的應用

• 與傳統封裝相比，封裝效率更高

• 應用：

• 移動設備

• 可穿戴設備

• 便攜式電子產品

先進封裝的發展趨勢

根據中的信息，先進封裝已成為后摩爾時代半導體產業的主力軍：

1. 異質整合（HI）：將不同工藝節點的裸Die通過2.5D/3D堆疊技術封裝在一起，成為芯片封裝的新趨勢。

2. Chiplet模式：通過高級封裝集成，基于標準化接口使用，帶來從上游IC設計、EDA工具、制造、先進封裝等產業鏈環節的顛覆性改變。

3. AiP（封裝天線）技術：在5G發展中，針對終端設備小型化的趨勢，推動系統級封裝發展。

4. 市場增長：2021年全球先進封裝市場占比達到整體集成電路封裝服務的45%，年營業收入約為350億美元。預計2025年全球先進封裝市場將繼續增長。

先進封裝技術正在推動半導體產業向"更高效率、更低成本、更好性能"的方向發展，已成為全球半導體產業競爭的焦點。隨著AI、5G、物聯網和汽車電子等新興領域的發展，先進封裝技術將發揮越來越重要的作用。
