FC倒裝芯片封裝的發展歷程與市場核心應用情況分析

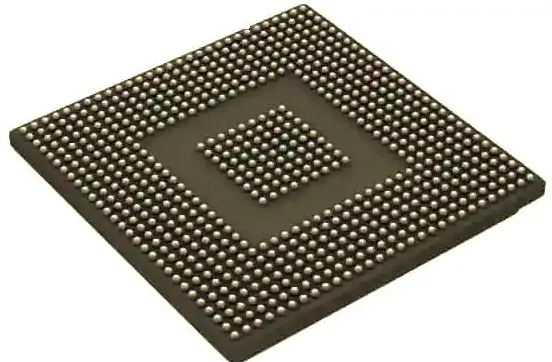

一、發展歷程

1. 初創階段（1960年代）

• 1960年：IBM公司率先開發C4（可控塌焊連接）技術，使用95Pb5Sn焊料凸點實現芯片與封裝基板的電氣連接，這是倒裝芯片技術的起源。

• 1970年：IBM將C4技術升級為可控塌陷芯片連接技術，采用高鉛含量焊料凸點完成芯片與基板互連。

• 1960年代后期：Fairchild公司開發鋁凸點技術，Amelco公司優化金凸點工藝，推動技術多元化發展。

2. 成熟發展階段（2000年后）

• 凸點材料從早期的錫鉛合金擴展至銅、銦等金屬，形成UBM（凸點下金屬化）工藝體系。

• UBM工藝體系包含濺射、蒸鍍、化學鍍等多種制備方法，顯著提升了工藝精度和可靠性。

• 2000年后，倒裝芯片技術逐漸成為高性能芯片的主流封裝技術，廣泛應用于CPU、GPU等高端芯片。

3. 先進封裝體系形成（2010年后）

• 倒裝芯片技術作為先進封裝的"通用底座"，成為FCBGA、FCCSP等先進封裝形式的基礎。

• 與2.5D/3D封裝技術融合，形成更復雜的先進封裝解決方案，如臺積電CoWoS技術，應用于英偉達A100/H100、AMD MI系列等AI算力芯片。

二、技術特點與優勢

1. 核心技術特點

• 高密度互連：芯片I/O端可分布在芯片表面任意位置，實現3000個/cm2的高封裝密度。

• 短信號傳輸路徑：芯片有源面直接與基板連接，信號傳輸路徑大幅縮短，減少信號延遲和損耗。

• 優異散熱性能：芯片背面可直接接觸空氣，實現高效散熱，熱耗散功率達25W。

• 高頻性能優勢：支持10-40 GHz信號處理，滿足高速、高頻應用場景需求。

2. 主要優勢對比

三、市場核心應用情況

1. 消費電子領域

• 智能手機/移動設備：用于CPU、射頻模組等核心部件，滿足高密度I/O和散熱需求，高通、聯發科芯片廣泛采用。

• 筆記本電腦/HPC：FCBGA因高頻率、低電磁干擾特性，成為高性能處理器封裝的主流選擇。

2. 汽車電子領域

• 自動駕駛系統：倒裝封裝用于ADAS芯片、車載傳感器等，要求高可靠性和耐高溫性能。

• 電動化趨勢：隨著汽車電子化程度提高，倒裝封裝在車載信息娛樂系統、動力控制單元中應用廣泛。

3. AI與數據中心

• 高性能計算：AI芯片（如英偉達GPU、AMD處理器）依賴倒裝封裝提升信號傳輸速度和散熱效率。

• 2.5D/3D集成：倒裝技術與硅中介層結合，實現存儲與計算芯片的高效集成，解決"存算分離"問題。

4. 通信與存儲領域

• 5G/物聯網：射頻前端模塊（如毫米波AiP）依賴倒裝封裝實現高集成度。

• 存儲器芯片：FCCSP在DRAM封裝中占優，支持小型化與高速信號處理，被三星、SK海力士采用。

四、市場規模與增長趨勢

1. 全球市場規模

• 2023年：全球倒裝封裝市場規模約280億美元。

• 2025年：預計達350億美元（CAGR 7%）。

• 2036年：預計突破500億美元，復合年增長率（CAGR）達7%。

2. 主流封裝技術細分市場

3. 區域市場分布

• 亞太地區：占據全球市場超50%份額，主要受益于中國、韓國等國家的消費電子和汽車產業鏈。

• 中國：2023年先進封裝滲透率約39%，低于全球水平，但增長潛力巨大，預計2025年市場規模超1100億元。

五、競爭格局與國內發展

1. 國際競爭格局

• FCCSP市場：日月光（ASE）占據23%市占率，三星14%，安靠（Amkor）10%。

• FCBGA市場：美國艾克爾（Amkor）、中國臺灣日月光、中國長電科技為主要廠商。

• 技術領先者：Intel、TSMC聚焦FCBGA和先進封裝（如CoWoS），服務高性能計算需求。

2. 國內發展現狀

• 技術突破：通富微電在倒裝封裝技術上實現規?；a與高良率，南通AI封裝項目為其切入高端市場鋪平道路。

• 長電科技：構建覆蓋全場景的先進封裝技術矩陣，涵蓋倒裝芯片及引線鍵合等核心技術。

• 基板布局：興森科技于2022年進入FCBGA基板市場，珠海項目已于2023年第三季度實現小批量供貨，預計2025年滿產值可達58億元。

• 深南電路：正在布局FCBGA基板市場，目前處于樣品研發階段。

六、未來發展趨勢

1. 技術融合：倒裝芯片技術將與2.5D/3D封裝、FOPLP等技術深度融合，形成更復雜的先進封裝解決方案。

2. AI驅動增長：隨著AI芯片需求激增，倒裝封裝在高性能計算、AI訓練與推理領域的應用將進一步擴大。

3. 國產替代加速：國內企業通過技術突破和產能擴張，逐步縮小與國際領先企業的差距，提升國產化率。

4. 應用場景擴展：從消費電子、通信設備向汽車電子、醫療設備、工業控制等更多領域滲透。

5. 成本優化：隨著工藝成熟和規模化生產，倒裝封裝成本將逐步降低，推動其在中端市場的普及。

倒裝芯片封裝技術作為半導體先進封裝的"通用底座"，正從高端市場向中端市場滲透，隨著5G、AI、汽車電子等領域的快速發展，其市場潛力將持續釋放，成為推動半導體產業向更高集成度、更優性能發展的關鍵驅動力。
