3D封裝BGA器件工藝流程全介紹與3D封裝工藝解析

 BGA封裝基礎工藝流程

BGA的工藝圍繞基板展開，是連接芯片與外部電路板的核心，主要流程如下：

1. 基板準備：制作帶有多層精細線路和焊盤的基板。

2. 芯片貼裝：將切割好的芯片通過導電膠或焊料固定在基板對應位置。

3. 芯片互連：通過引線鍵合（使用金線/銅線連接）或倒裝焊（通過芯片正面的凸點直接連接）實現芯片與基板的電氣聯通。

4. 成型與保護：用環氧樹脂等材料進行塑封，保護內部結構。

5. 植球與回流焊：在基板底部焊盤上放置錫球，經回流焊形成牢固的焊球陣列。

?? 3D封裝核心工藝解析

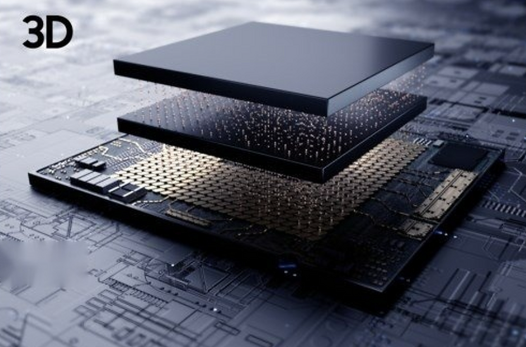

3D封裝的關鍵在于實現芯片間的垂直堆疊和高效互連，其核心技術包括：

• 硅通孔：這是在芯片內部打“微型垂直電梯”，直接貫穿硅片，形成最短的垂直電連接路徑，能極大提升傳輸速度和帶寬。

• 混合鍵合：這是更先進的3D互連技術，將兩顆芯片的銅接觸點直接鍵合在一起，實現超高密度的互連。

一、3D封裝與BGA概述

1. BGA封裝技術

BGA（Ball Grid Array，球柵陣列）封裝是一種集成電路表面黏著技術，通過在芯片底部布置均勻分布的焊球，實現與外部電路板的連接。相比傳統封裝方式，BGA具有高引腳密度、低電阻特性、低電感引腳和良好導熱性等優勢。

BGA封裝按基板材料可分為：

• PBGA（Plastic BGA）：塑料基板

• CBGA（Ceramic BGA）：陶瓷基板

• TBGA（Tape BGA）：載帶基板

• FCBGA（Flip Chip BGA）：倒裝芯片基板

• MBGA（Metal BGA）：金屬基板

2. 3D封裝技術

3D封裝是在二維封裝基礎上向空間發展的高密度封裝技術，通過芯片堆疊或封裝堆疊（如采用硅通孔TSV技術）實現器件功能的增加。它提高了封裝密度，降低了封裝成本，并減小了芯片之間互連導線的長度，從而提高了器件的運行速度。

二、3D封裝與BGA的關系

3D封裝與BGA并非直接包含關系，但BGA技術常作為3D封裝中芯片與PCB板連接的關鍵組件。在3D封裝體系中，BGA可以用于堆疊后的封裝體與PCB之間的連接，而3D封裝則通過TSV、微凸點等技術實現芯片間的垂直互連。

三、3D封裝核心技術

1. 硅通孔（TSV）技術

TSV（Through Silicon Via）是在硅片內部垂直開通孔，并將孔內填充金屬（通常為銅）以實現多層芯片或芯片與中介層之間高密度、低延遲電氣互連的關鍵工藝。其主要優勢：

• 超短互連長度：從板級互連數毫米縮短到幾十微米

• 高帶寬/高密度：單顆芯片可集成數萬個TSV，實現數百GB/s級別通道帶寬

• 節省面積：垂直布線大幅壓縮封裝占板面積

2. 微凸點（Micro-bump）技術

微凸點是指直徑一般在10μm–50μm量級的金屬凸點，用于在芯片與上下層器件或中介層之間建立高密度電氣連接。其優勢：

• 互連密度高：面積小、可放置更多凸點

• 電氣性能優越：連接長度短、粗細適中，顯著降低信號延遲與串擾

• 工藝兼容性好：可與TSV、RDL等多種封裝工藝結合

3. 硅中介層（Silicon Interposer）技術

硅中介層是一片經過加工的高精度硅基板，上面預先布有超細金屬互連線與TSV，用于在多顆裸芯片與下層印制電路板（PCB）之間提供高密度、高性能的信號和電源分配。

4. 倒裝芯片（Flip Chip）技術

在倒裝芯片工藝中，芯片直接放置在基板上，其有源面朝下，無需任何額外的連接引線。首先在芯片表面的電連接焊盤上施加焊料"凸點"，然后將芯片翻轉到基板上，使其焊盤與基板上對應的焊盤對齊。

四、3D封裝BGA器件工藝流程

1. 芯片準備

• 晶圓切割：將晶圓切割成單個裸片（Die）

• 芯片測試：對裸片進行電性能測試，篩選合格芯片

• 芯片背面處理：研磨和拋光芯片背面，必要時涂覆導熱材料

2. 基板設計與制造

• 基板材料：多層有機基板（如BT樹脂、FR-4）或陶瓷基板

• 基板設計：根據芯片引腳布局設計布線層和焊盤

• 基板制造：通過光刻、蝕刻、電鍍等工藝形成電路圖案

3. 芯片貼裝與互連

• 芯片粘接：使用導電膠或非導電膠將芯片固定在基板上

• 芯片互連：

• 引線鍵合（Wire Bonding）：通過細金屬線連接

• 倒裝芯片（Flip Chip）：通過微凸點直接連接

• TSV互連：通過硅通孔實現垂直互連

4. 焊球植球與回流焊接

• 焊球材料：錫鉛合金（Sn-Pb）或無鉛焊料（如Sn-Ag-Cu）

• 植球工藝：使用植球機將焊球精確放置在基板底部焊盤上

• 回流焊接：將貼裝好的芯片和基板放入回流爐，設置溫度曲線使焊球熔化形成可靠焊點

5. 3D堆疊與封裝

• 堆疊工藝：采用RDL PoP技術，通過扇出晶圓級封裝和芯片到晶圓鍵合實現三維堆疊

• 垂直互連：使用銅柱（Through Package Via）實現層間導通

• 塑封系統：環氧樹脂模塑料（EMC）提供機械保護

6. 測試與檢驗

• 電氣測試：開路、短路和電阻測試

• 視覺檢查：顯微鏡或自動光學檢測

• 熱循環測試：模擬實際使用環境評估熱穩定性

五、3D封裝的應用場景

1. 高帶寬存儲（HBM）：將多層DRAM芯片通過TSV垂直互連，實現每顆堆疊器件數百GB/s以上帶寬

2. 人工智能加速器：3D堆疊邏輯核心與高帶寬存儲，提升數據吞吐和能效

3. 高性能計算（HPC）：CPU、FPGA、ASIC與大容量高速緩存/存儲模塊組合

4. 異構多芯片片上系統（SiP/Chiplet）：將不同功能或不同工藝節點的芯片模塊混合堆疊

5. 移動與邊緣終端SoC：手機、平板和可穿戴設備中垂直集成多類芯片

6. 汽車電子與自動駕駛：域控制器、雷達/激光雷達處理器和車載以太網芯片

7. 網絡與通信芯片：光互連模塊、高速交換芯片集成

六、3D封裝的主要挑戰

1. 熱應力管理：邏輯芯片與存儲芯片熱膨脹系數差異導致層間錯位

2. 信號完整性：多層堆疊下信號延遲增加，串擾噪聲增大

3. 檢測難度：X射線檢測設備對多層焊點的識別準確率低

4. 焊接翹曲控制：0.3mm互連間距的翹曲問題

5. 材料匹配：塑封體CTE值匹配度需提升至98%以上

七、3D封裝發展趨勢

1. 堆疊層數增加：從2-4層向8層以上發展

2. 工藝精度提升：英特爾Foveros Direct技術將堆疊精度提升至12.5微米

3. 互連密度提高：混合鍵合密度達1.2億觸點/mm2

4. 市場增長迅速：2.5D/3D封裝市場2023-2029年復合增長率達30.5%

5. 技術融合：2.5D與3D結合，既有中介層橫向連接，也有多層垂直堆疊

八、總結

3D封裝技術是解決高密度、高性能、小型化封裝需求的關鍵技術，通過TSV、微凸點、硅中介層等核心技術，實現了芯片間的高密度、低延遲互連。BGA封裝作為3D封裝中連接堆疊體與PCB的關鍵技術，與3D封裝技術相輔相成，共同推動了高端電子設備的發展。

隨著技術的不斷進步，3D封裝將在AI、高性能計算、移動設備等領域發揮越來越重要的作用，為電子設備提供更高的性能、更低的功耗和更小的體積。

3D封裝清洗-合明科技錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
