一、扇出封裝的核心應用領域

1. 智能手機處理器封裝
   扇出封裝（FOWLP）通過高集成度和低功耗特性，成為智能手機處理器的主流封裝技術。例如，臺積電的InFO技術被應用于蘋果A系列芯片，顯著提升運行速度和散熱效率。其技術優勢包括：

• 多功能模塊集成（處理器核心、內存等）；

• 高速數據傳輸接口與低功耗設計；

• 封裝尺寸縮小，提升設備輕薄化。

2. 物聯網傳感器模塊
   物聯網設備對小型化、低功耗的需求推動扇出封裝在傳感器領域的應用。例如，智能家居傳感器模塊通過扇出封裝實現：

• 小型化設計（體積減少30%以上）；

• 低功耗運行（功耗降低20%-30%）；

• 高精度數據采集與抗干擾能力。

3. 數據中心服務器芯片
   高性能計算（HPC）和AI芯片對算力與能效的要求，使扇出封裝成為數據中心的關鍵技術：

• 支持高密度互連與高速數據傳輸；

• 優化散熱性能，降低運維成本；

• 適配2.5D/3D堆疊架構，提升芯片集成度。

4. 5G通信與射頻前端
   扇出封裝在毫米波天線集成（AiP）中應用廣泛，例如：

• 減少信號損耗，提升天線性能；

• 支持多芯片異構集成，滿足5G高頻需求。

二、核心市場發展現狀與趨勢

1. 市場規模與增長

• 全球扇出封裝市場2023年規模約5000萬美元，預計2028年CAGR達18.32%，主要驅動力包括5G普及、AI芯片需求及HPC發展。

• 中國市場增速領先，2025年封裝材料市場規模預計突破8.7億美元，復合增長率21.48%。

2. 區域市場格局

• 亞太地區：占據全球市場主導地位（超60%份額），中國、韓國、中國臺灣為主要生產中心，受益于政策支持與產業鏈完善。

• 北美與歐洲：聚焦高端應用（如量子計算、醫療植入芯片），技術迭代快但產能有限。

3. 技術路線競爭

• FOWLP（晶圓級扇出）：技術成熟，占扇出封裝市場90%以上，但面臨高密度布線（1μm以下）的良率挑戰。

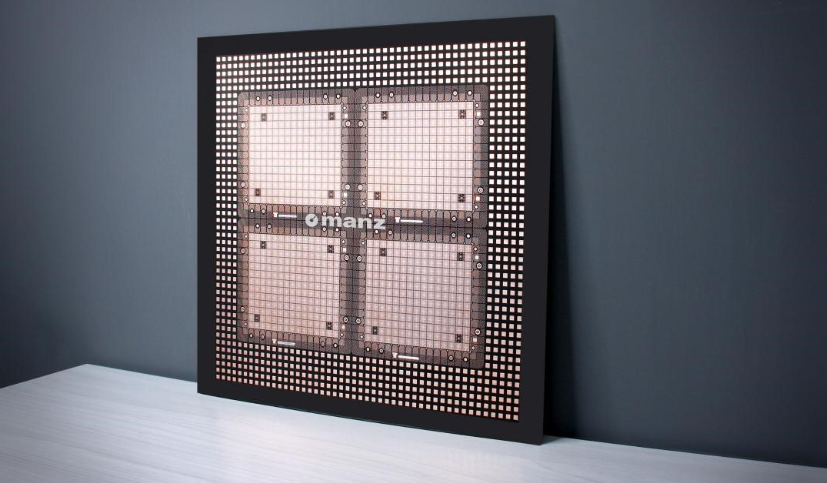

• FOPLP（面板級扇出）：成本更低（材料利用率提升40%），但需解決面板翹曲與均勻性問題，預計2025年小規模量產。

4. 產業鏈與競爭格局

• 頭部企業：臺積電（InFO技術）、日月光（FOPLP布局）、江蘇長電（面板級封裝）占據主導。

• 材料創新：玻璃基板、超導材料（如鈮鈦合金）及可降解封裝材料（PLGA）成為研發重點。

三、未來發展趨勢

1. 技術突破方向

• 優化RDL（重布線層）工藝，突破1μm線寬技術瓶頸；

• 推動FOPLP與2.5D/3D封裝融合，適配Chiplet架構。

2. 市場機遇

• 新興應用：自動駕駛傳感器、生物醫療芯片等細分領域需求增長；

• 政策驅動：中國“十四五”規劃對先進封裝的補貼與國產替代政策。

3. 挑戰與風險

• 高端設備依賴進口（如ASML曝光機），產業鏈自主化不足；

• FOPLP良率提升緩慢，量產成本高于預期。

合明科技先進封裝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
