一、基礎器件結構分類

1. 二極管（不可控型）

• 正向偏置時多子擴散導通，反向偏置時耗盡區展寬阻斷電流。

• PIN結構的I層可承受更高反向電壓，但反向恢復時間較長；肖特基二極管反向恢復快（10-40ns），但耐壓較低（<200V）。

• PN結二極管：P型與N型半導體直接結合形成單結結構。

• PIN二極管：在P/N區之間插入低摻雜本征層（I層），擴展耗盡區寬度。

• 肖特基二極管：金屬-半導體接觸替代PN結，無少子注入。

• 物理結構：

• 工作原理：

2. 晶閘管（半控型）

• 導通：門極注入觸發電流→內部形成正反饋（等效PNP+NPN晶體管互鎖）→維持導通直至電流低于維持電流。

• 關斷：需強制陽極電流降至零（被動關斷）。

• 物理結構：PNPN四層三結結構，含陽極、陰極、門極。

• 工作原理：

二、全控型器件結構與原理

1. 功率MOSFET

• 導通：柵極正電壓（>閾值Vth）→P區表面反型形成N溝道→電子從源極經溝道流向漏極。

• 關斷：柵極電壓歸零→溝道消失→電流阻斷。

• 垂直導電結構：源極（N+）、P型體區、柵極（多晶硅/金屬）、漂移區（N-）、漏極（N+）。

• 先進類型：屏蔽柵溝槽MOSFET（SGT-MOSFET），通過溝槽柵壓縮電場降低導通電阻。

• 物理結構：

• 工作原理：

2. IGBT（絕緣柵雙極晶體管）

• 導通：柵極正電壓形成溝道→電子注入N-漂移區→激發空穴注入（雙極導通）→導通壓降低于MOSFET。

• 關斷：柵極電壓歸零→溝道消失→剩余載流子復合阻斷電流。

• 四層PNP-N+結構（發射極/集電極等效），柵極控制類似MOSFET。

• 分PT型（N+緩沖層）與NPT型（無緩沖層）。

• 物理結構：

• 工作原理：

三、寬禁帶半導體器件

1. SiC與GaN器件

• SiC MOSFET：縱向結構，高臨界電場（3MV/cm）允許更薄漂移層，但柵氧界面缺陷影響可靠性。

• GaN HEMT：橫向結構，AlGaN/GaN異質結形成二維電子氣（2DEG）實現高電子遷移率。

• 結構特點：

• 優勢：耐高溫、高頻開關、低導通損耗，適用于新能源與數據中心。

四、關鍵物理機制

1. 載流子控制

• 多數載流子器件（MOSFET、肖特基二極管）：僅依賴多子導電，開關速度快但導通電阻高。

• 少數載流子器件（IGBT、晶閘管）：少子注入增強導通能力，但關斷需等待復合（拖尾電流）。

2. 終端與可靠性設計

• 邊緣終端：斜面切割、場環結構分散電場，防止邊緣擊穿。

• 外延層優化：AlN緩沖層表面懸浮鍵處理（如Ga鍵替代-OH鍵）提升GaN外延質量。

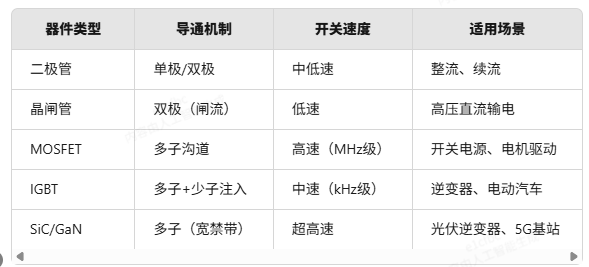

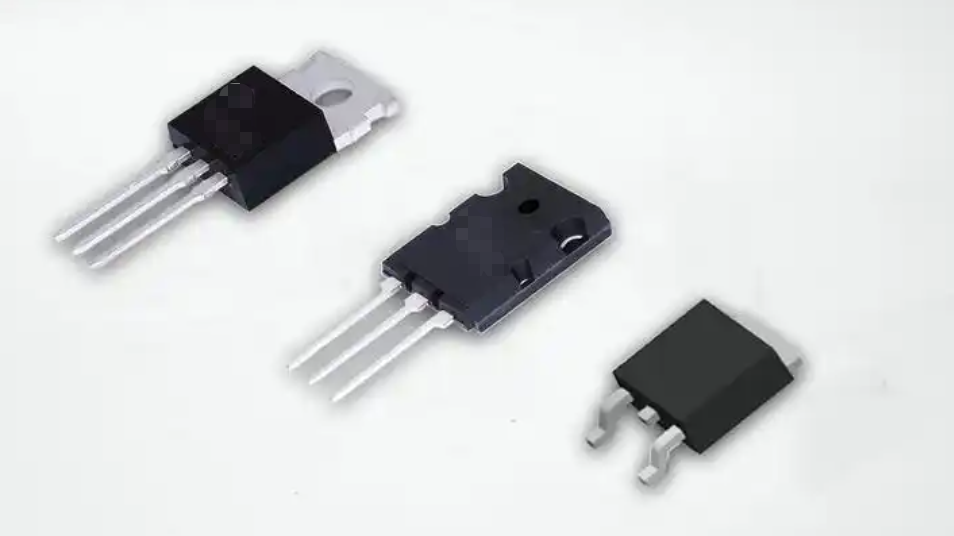

五、性能對比與應用

合明科技功率半導體器件芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
