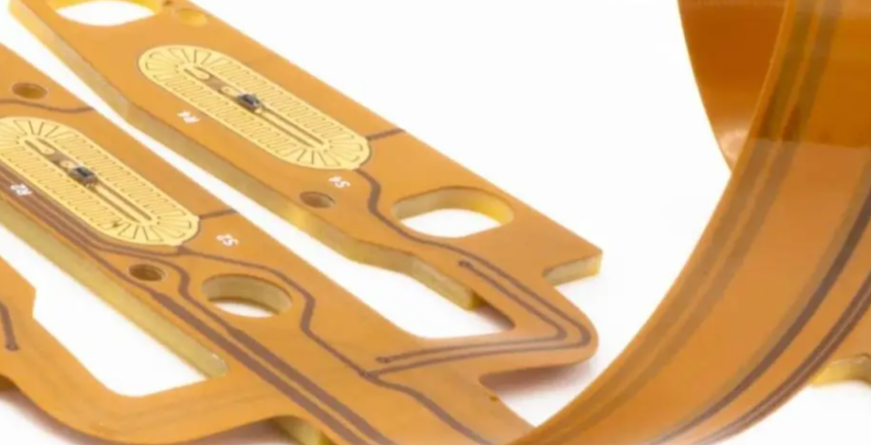

柔性印刷電路板（FPC）工藝技術演進發展詳細分析

一、技術演進總體趨勢

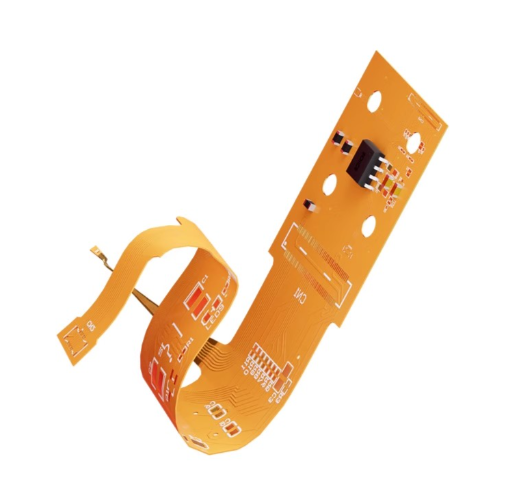

柔性印刷電路板（FPC）作為電子設備的"柔性神經"，其工藝技術正沿著"高性能化、輕薄小型化、智能化"三大方向快速發展。隨著消費電子持續向小型化、輕型化發展，FPC技術加速向高密度互連、超精細線路和多層化結構演進，以滿足現代電子設備對更高性能與更小空間占用的需求。

二、制程精度持續提升

1. 線寬線距與孔徑精細化

• 國際領先水平：全球領先企業已實現30-40μm線寬線距和40-50μm孔徑的量產能力

• 發展方向：正朝著15μm及以下線寬線距、40μm以下孔徑的方向發展

• 國內進展：以景旺電子、弘信電子為代表的頭部企業已突破40-50μm線寬線距和70-80μm孔徑的技術節點

• 技術突破：激光鉆孔精度已達±5μm，為超精細線路制作提供技術支持

2. 精度提升的實際應用

• 奕東電子已將動力電池FPC的線寬公差壓縮至±0.01毫米

• 鑫愛特電子通過卷對卷工藝與IATF 16949質量體系，將納米級蝕刻精度與動態彎折壽命提升至20萬次

三、生產工藝變革

1. 從"片對片"向"卷對卷"（R2R）轉變

• 傳統工藝："片對片"工藝需將成卷的柔性覆銅板（FCCL）裁剪成片（通常為250mm*320mm規格）才能進行后續生產

• 新工藝優勢："卷對卷"工藝可一次性全自動完成放卷、清潔、壓膜、收卷等多道前期工序

• 市場滲透：2025年卷對卷生產工藝滲透率預計提升至35%

• 成本效益：使18μm超薄FPC的批量生產成本降低40%

• 自動化提升：推動FPC生產從半自動化向全自動化轉變，極大提升生產效率和良率

2. 全自動化生產體系

• 奕東電子智能制造基地內的全自動化FPC產線達到每分鐘600片的吞吐量

• AI質檢系統實時生成三維質量圖譜，提升質量控制水平

• 真空壓合工藝將良品率提升至99.8%

四、線路制備工藝演進

1. 從減成法向加成法轉變

• 減成法：

• 技術門檻較低，但流程繁瑣

• 需預先在FCCL的設計線路上添加抗腐蝕層作為保護

• 通過腐蝕工序去除設計線路以外的銅箔，形成所需線路圖形

• 需腐蝕大量銅箔，生產成本高昂

• 一般適合制作30-50μm的線路

• 加成法：

• 直接通過電鍍銅工藝形成所需線路圖形

• 無銅箔腐蝕工序，工藝流程簡單且成本較低

• 可制作30μm以下的線寬線距

• 適用于生產高附加值的精細化產品

• 核心工序為電鍍銅和銅箔腐蝕

• 減少減成法導致的銅資源浪費和腐蝕廢液排放

• 適合制作10-50μm之間的精細線寬線距

• 半加成法（過渡工藝）：

• 全加成法：

五、基材與材料創新

關鍵材料創新：性能突破的基石

• 基材革新：無膠型聚酰亞胺覆銅板（2-Layer FCCL） 通過涂布（Cast）、濺射/電鍍或熱壓等工藝，去掉耐熱性差的粘合劑層，使FPC整體更薄、耐熱性更好、尺寸更穩定，是實現高密度多層電路的關鍵。

• 性能提升與替代：為滿足高頻高速需求，業界正在研發具有更低介電常數（Dk/Df）、更低吸濕率、更低熱膨脹系數（CTE） 的改性聚酰亞胺。同時，PEEK（聚醚醚酮）因其出色的耐化學性、低吸濕性和可回收性，被視為下一代高溫應用（如汽車）的潛力基材。

• 導體與精飾：為減少高頻信號損耗，低粗糙度銅箔的使用越來越重要。同時，新型可焊性電子薄膜等表面處理技術也在開發中，以簡化組裝工藝。

1. 基材性能優化

• 聚酰亞胺（PI）基材：耐高溫性能提升，可承受400℃以上短時焊接

• 超薄電解銅箔：厚度進入5μm時代

• 尺寸穩定性提升：新型聚酯系列材料開發，提高基材尺寸穩定性

• 新型基材應用：

• Apical NP基材相比傳統材料具有更好的尺寸穩定性

• 聚酰亞胺（PI）納米復合材料

• 聚萘二甲酸乙二醇酯（PEN）

• 液晶聚合物（LCP）等高頻材料在5G天線模組中得到應用

2. 導電材料創新

• 金面補強與銀漿導電材料：鑫愛特電子通過精妙的材料科學與工藝設計，實現近乎理想的接地效果

• 先在補強材料和純膠上精確鉆孔

• 通過孔洞將銀漿精準滴入，形成連接FPC與補強的微觀導電通道

• 電阻值可以接近0歐姆，遠優于導電膠紙等替代方案

• 新型導電材料：納米銀線、銀納米粒子等提高銀漿的導電性和穩定性

• 未來材料：石墨烯、PVP等材料有望提升導電性與自修復能力

六、設備技術突破

1. 專用設備創新

• FPC折彎機：廣東皓天檢測儀器自主研發的180度FPC折彎機

• 折彎角度控制精度達±0.1°

• 重復定位精度±0.01mm

• 可實現180度一次成型

• 將折彎良率提升至99.5%以上

• 有效打破日韓企業在該領域的壟斷

2. 檢測與質量控制設備

• 自動光學檢測（AOI）系統

• X射線檢查設備

• AI質檢系統實時生成三維質量圖譜

七、應用場景拓展與技術融合

1. 從電路互聯到功能集成

• 傳統應用：消費電子、通訊設備等領域的電路連接

• 新興應用：

• 結構集成：基于FPC的縱向與橫向電極交錯形成電容單元

• 材料創新：以PI膜為基底，直接沉積金屬電極或敏感材料

• 工藝適配：通過激光鉆孔和等離子清洗技術處理傳感器微腔體結構

• 新能源汽車：動力電池管理系統FPC/CCS，一輛高端新能源汽車可能需要30-40片FPC

• 機器人觸覺感知：FPC技術從"電路連接"向"觸覺感知"跨越

• 醫療領域：直徑僅1.2mm的螺旋狀FPC軟板應用于醫療導管

2. 智能化集成

• 在FPC上直接集成邊緣計算單元，實現觸覺信號本地處理

• 開發在保持導電性能的同時具備更好柔韌性和可伸縮性的材料

• 推動傳感器-FPC接口標準化，降低定制成本

八、未來發展趨勢

應用驅動與未來趨勢

• 核心應用市場：消費電子（尤其是智能手機） 是FPC最大市場，單機用量和價值持續增長。汽車電子（特別是電動汽車的電池管理系統[BMS]）是增長最快的領域之一，FPC因其高集成度和自動化裝配優勢，正快速替代傳統銅線束。

• 未來技術融合：FPC將與柔性電子、軟硬結合板技術、系統級封裝（SiP） 深度融合，從單純的連接部件向承載IC、傳感器等的“功能部件”甚至“系統”演進。卷對卷（R2R） 等高效制造工藝也是重要發展方向。

1. 技術發展方向

• 超薄與多層集成：滿足更高密度互連需求

• 高頻材料創新：LCP等高頻材料應用拓展

• 智能柔性系統融合：FPC與傳感器、計算單元的深度融合

2. 產品形態創新

• 可折疊、可拉伸甚至可回收的FPC將成為市場主流

• 滿足復雜電子設備的設計需求

• 適應AI與實體世界交互的深入發展

3. 產業鏈協同

• 推動傳感器-FPC接口標準化

• 促進產業規模化發展

• FPC企業將材料研發能力橫向拓展至新能源等新賽道

九、市場前景

• 2024年中國FPC行業市場規模達718.97億元

• 預計2025年增長至935.52億元

• 2024-2028年行業將保持30.12%的高復合增長率

• 2028年市場規模預計達到2060.99億元

FPC工藝技術的持續演進，不僅支撐著消費電子、新能源汽車等領域的創新發展，更在機器人觸覺感知等前沿領域展現出巨大潛力，正成為萬物互聯時代不可或缺的關鍵組件，支撐起全球高端制造的"隱形骨架"。
