集成電路板的SMT通孔回流焊接技術與錫膏選擇綜合分析

一、通孔回流焊接技術概述

通孔回流焊（也稱分類元件回流焊）是PCB混裝技術中的重要工藝環節，它能夠去除傳統波峰焊環節，實現表面貼裝與通孔元件在同一回流焊工藝中完成焊接。

SMT通孔回流焊接技術要點

這項技術并非簡單沿用SMT工藝，有幾個核心要點：

• 工藝原理與優勢：傳統通孔元件（如大連接器、變壓器）需波峰焊，而此技術通過鋼網在通孔內印刷錫膏，使其能與SMT元件一同過回流爐。優勢在于簡化流程、減少缺陷、焊點質量與外觀更優。

• 關鍵技術要求：

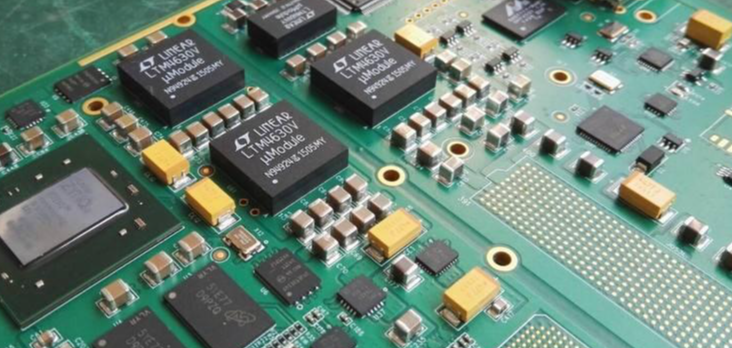

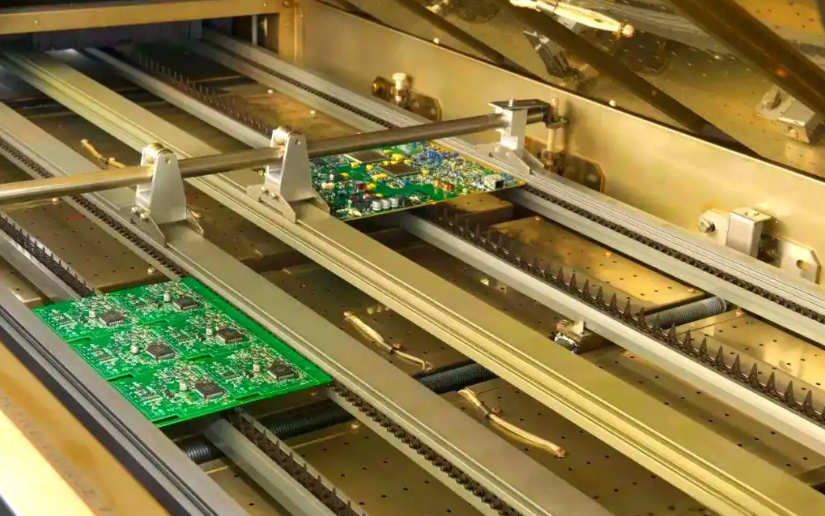

• 設備：需能獨立控溫，尤其是讓爐子底部溫度高于頂部，以確保通孔內錫膏充分熔化。

• 元件：必須能承受回流焊高溫（無鉛工藝通常需耐受>260°C，持續約65秒）。

• 鋼網與印刷：通孔焊盤需特殊開孔設計（如增加面積、開多小孔）來加倍提供錫膏量，以滿足透錫和填充要求。

技術優勢

• 機械連接強度高：通孔插件提供比表面貼裝更好的機械連接強度，特別適用于較大尺寸PCB板，解決平整度不足導致的接觸問題

• 工藝簡化：省去波峰焊環節，簡化生產流程，降低設備投資

• 質量一致性：統一的回流焊工藝可提高整體焊接質量一致性

技術挑戰

• 錫膏用量大：通孔需要填充更多錫膏，增加助焊劑揮發后對設備的污染

• 元件耐溫性：許多連接器未設計為承受回流焊高溫

• 熱傳遞要求高：需要大容量、高熱傳遞效率的強制對流爐子

• 溫度曲線控制：需確保通孔內錫膏與元件引腳有適當?shù)幕亓骱笢囟惹€

二、錫膏選擇關鍵因素

1. 合金成分選擇

• 無鉛錫膏：符合RoHS等環保要求，主要成分為錫銀銅（Sn-Ag-Cu）合金，如SAC305、SAC387等

• 高溫錫膏：適用于汽車電子、工業控制等需長期承受高溫振動場景，通過提高銀含量或添加Bi、Sb、Ni等元素提升性能

• 低溫錫膏：適用于熱敏感元件，保護精密芯片、傳感器等免受熱損傷

2. 錫膏顆粒度

• 微米級錫膏（10μm以下）：適用于高密度封裝（QFN、BGA）的窄間距焊接，空洞率可控制在5%以內

• 標準顆粒度：適用于一般通孔元件焊接，確保足夠的填充性

3. 助焊劑類型

• RMA型：適用于一般產品

• R型：適用于高可靠性產品

• RA型：適用于表面嚴重氧化的PCB和元器件，焊后需清洗

4. 錫膏黏度

根據施加錫膏的工藝及SMT貼片組裝密度選擇適當黏度，確保通孔填充充分且不溢出

三、回流焊溫度曲線優化

1. 預熱區

• 升溫斜率控制在1-3°C/s

• 充分活化助焊劑并蒸發溶劑

• 避免熱沖擊和濺錫

2. 保溫區（活性區）

• 時間延長至60-120秒

• 溫度設定在焊膏熔點以下20-40°C（如SAC305為180-200°C）

• 確保助焊劑徹底清潔焊盤和元件引腳

3. 回流區（峰值區）

• 峰值溫度高于焊膏熔點25-35°C（如SAC305推薦235-245°C）

• TAL（液相線以上時間）控制在45-90秒

• 抑制IMC（金屬間化合物）過度生長和銅溶解

4. 冷卻區

• 降溫斜率建議<4°C/s

• 快速冷卻形成細膩焊點微觀組織

• 避免過快冷卻導致應力增加

四、通孔回流焊特殊工藝要點

1. 鋼網設計與印刷控制

• 開孔優化：針對通孔元件，適當增大開孔尺寸或采用特殊開孔形狀

• 印刷參數：嚴格控制刮刀壓力、速度、脫模距離和速度

• SPI檢測：采用錫膏檢測儀監控印刷體積、高度、面積和偏移量

2. 基板材料匹配

• 高溫應用選用高Tg值基板材料（Tg≥170°C），如FR-4 High Tg、聚酰亞胺、BT樹脂

• 高溫錫膏的合金體系與高Tg基板的熱膨脹系數更匹配，降低焊點應力

3. 氮氣保護應用

• 防止減少氧化

• 提高焊接潤濕力，加快潤濕速度

• 減少錫球產生，避免橋接，提高焊接質量

五、質量控制與評估

1. 焊點可靠性測試

• 高低溫循環測試（-40℃～85℃循環200次無開裂）

• 空洞率控制（Ⅱ類產品<5%）

• X射線掃描檢測內部缺陷

2. 工藝參數監控

• 溫度曲線實時監控與記錄

• 錫膏印刷質量檢測（體積誤差目標<±10%）

• 爐溫均勻性控制（各點溫差≤±1.5°C）

六、行業發展趨勢

1. 綠色無鉛化：環保法規推動無鉛焊料全面應用

2. 高可靠性需求：汽車電子、工業控制等領域?qū)更c可靠性要求提高

3. 微型化與高密度：Mini LED、先進封裝等技術推動超細粉錫膏發展

4. 智能化工藝控制：曲線仿真優化技術縮短工藝準備時間，提高焊接質量

結論

通孔回流焊接技術為集成電路板制造提供了高效、可靠的解決方案，但需要根據具體應用場景選擇合適的錫膏類型，并優化回流焊溫度曲線。通過科學的錫膏選型、精確的工藝控制和嚴格的質量檢測，可以充分發揮通孔回流焊的技術優勢，滿足現代電子產品對高可靠性、高密度和環保性的綜合要求。
