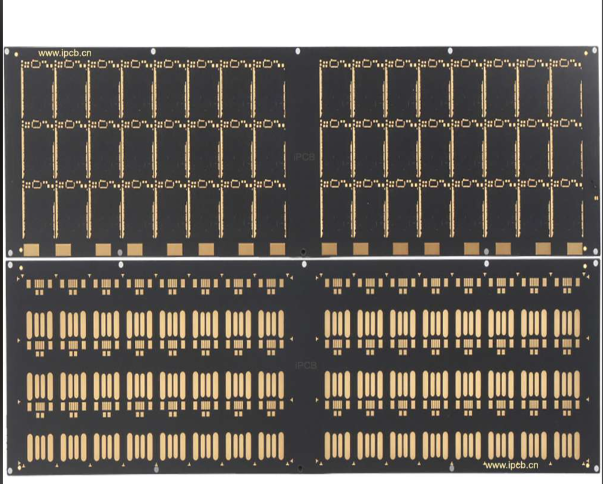

IC載板（集成電路封裝基板）是連接芯片與外部電路、提供保護和散熱的核心封裝材料。根據2025年的最新產業信息，中國集成電路組件板（主要指IC載板，是芯片封裝的核心基材）產業正處在規模擴張、技術追趕與國產替代的關鍵階段。下面的表格匯總了其發展的核心特征：

 技術前沿與挑戰

為滿足AI芯片等的高算力需求，IC載板正經歷顯著的技術迭代：

• 規格升級：主流產品正從 “M8”向“M9”級材料結構演進，并采用低損耗的石英布（Q-Glass） 等新材料。

• 物理極限突破：大尺寸、高層數成為方向。如龍頭廠商已量產24層、尺寸達93×93mm的載板，并正在開發150×150mm以上的更大規格。

• 核心挑戰：制造良率控制、高精度線路加工以及與新材料、新工藝匹配的技術轉型，仍是制約產業發展的主要瓶頸。

產業規模與市場格局

中國已成為全球IC載板的重要生產和消費市場。

• 產量穩步增長：經歷2023年的周期性調整后，預計2025年中國IC載板產量將恢復增長，超過120億塊。

• 市場潛力巨大：隨著AI、高性能計算等先進技術的發展，全球對先進IC載板的需求激增。2025年，全球先進IC載板市場規模預計達211.2億美元，其中亞太地區（尤其是中國）是增長核心。

• 競爭格局：全球高端市場曾長期被日韓企業主導。目前，以深南電路、興森科技、珠海越亞等為代表的國內龍頭企業，正通過技術突破和產能擴張，在市場中鞏固并提升地位。

?? 技術突破與國產化進程

國產IC載板技術能力實現了從“有”到“優”的跨越，但不同領域進展不一。

• 高端技術取得突破：國內企業已成功研發并量產線路寬度達8微米、層數超過22層的高端IC載板，性能對標國際一線產品，可應用于CPU、GPU、AI芯片等前沿領域。在安徽、廣東等地，均有企業成功量產高端載板，填補了國內或區域空白。

• 國產化“分層”現狀：國產化進程呈現結構性特點。在技術要求相對成熟的BT載板領域，國產化率較高；但在用于高端芯片的ABF載板領域，國產化率仍有較大提升空間，是當前重點攻關方向。

?? 政策與區域發展

國家和地方層面形成了強有力的政策支持體系，推動產業集群化發展。

• 國家頂層設計支持：國家發改委等五部委在2025年聯合發布文件，明確將封裝載板列為集成電路產業的關鍵原材料和零配件，相關生產企業可享受稅收優惠政策。這為產業發展提供了穩定的政策預期。

• 地方產業集群發力：各地結合自身優勢，出臺了更具針對性的政策。

• 長三角地區：依托完整的電子信息產業鏈，形成了從材料到制造的產業集群。例如，安徽廣德已集聚全省近80%的PCB（印制電路板）產能，為IC載板發展提供了良好基礎。

• 珠三角地區：廣州、珠海等地政策聚焦于全產業鏈布局和自主生態構建。廣州著力打造集成電路產業“第三極”，支持從設計到裝備材料的全鏈條；珠海則重點培育RISC-V生態，并對先進封裝等環節給予補貼。

• 上海：作為產業重鎮，強調以產線為牽引，打通全產業鏈堵點，并設立了千億規模的先導產業基金提供資本支持。

集成電路封裝基板清洗-合明科技錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
