微系統器件（如AI/HPC芯片、傳感器、射頻模塊等）的先進封裝架構正從傳統的“芯片保護與連接”角色，演變為“系統整合與性能提升”的核心。其演變趨勢可概括為以下幾個方向。

?? 演變驅動因素

• 摩爾定律放緩：晶體管微縮收益遞減，封裝成為提升系統性能的關鍵。

• 異構計算需求：AI、HPC、5G等應用需集成不同工藝、功能的芯片。

• 小型化與多功能：穿戴設備、物聯網等要求封裝在更小空間內實現更多功能。

• 帶寬與能效要求：數據量爆發推動高密度互連、低延遲、低功耗封裝方案。

?? 架構演變趨勢

1. 互連節距持續微縮

• 軌跡：從1970年代毫米級引線鍵合，到百微米、十微米，再到三維微米/納米時代。

• 意義：接口密度跨越式提升，為Chiplet封裝奠定基礎。

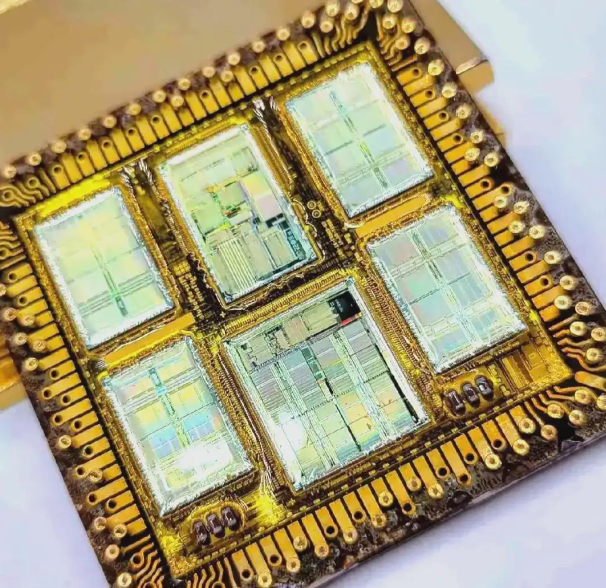

2. 從同質集成到異質集成 & Chiplet

• 異質集成：將邏輯、存儲、射頻、電源管理等不同工藝/功能的模塊集成于同一封裝。

• Chiplet架構：通過模塊化設計，將大芯片拆分為多個小芯片（芯粒），再通過先進封裝整合，提升良率、降低成本、加快迭代。

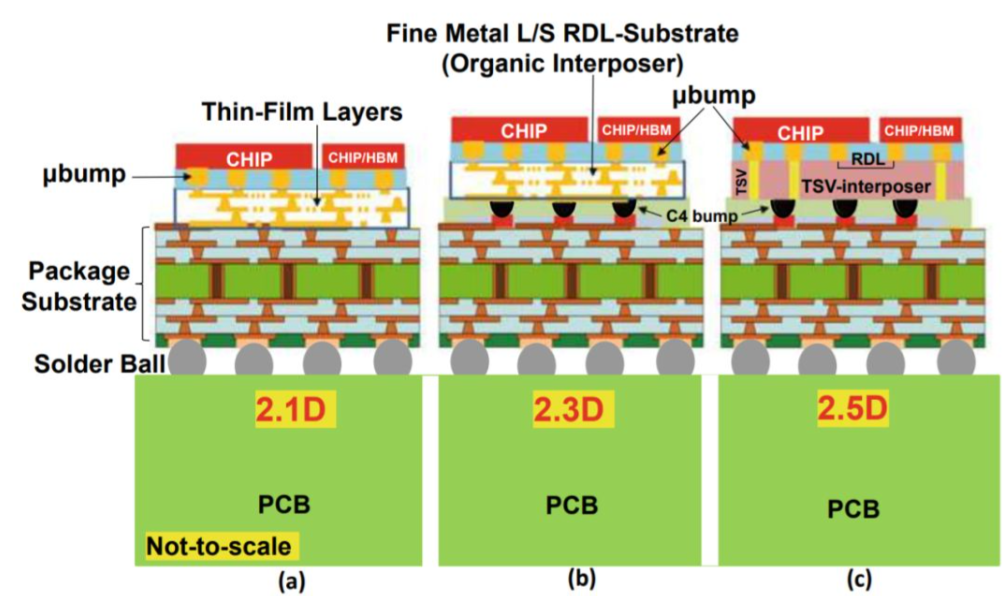

3. 2.5D/3D封裝成為高密度集成關鍵

微系統器件先進封裝架構的演變趨勢綜合分析

一、封裝技術的層次演進

微系統封裝技術已從傳統的"0-3級"封裝發展為更精細化的系統級架構。根據封裝技術的層次演變：

• 0級封裝：晶圓切割成獨立芯片（Die），涉及劃片工藝和表面清潔

• 1級封裝（芯片級封裝）：包括裝片、鍵合、塑封等，形成TSOP、BGA等標準封裝體

• 2級封裝（模塊集成）：將封裝后的芯片安裝在PCB或陶瓷基板上，構建功能模塊

• 3級封裝（系統集成）：將多個模塊集成到主板，完成整機系統組裝

•


微系統封裝已從單純的保護功能發展為系統級集成的核心，通過SIP（系統級封裝）技術將多個芯片和無源元件集成在一個封裝體內，實現更高集成度和更復雜功能。

二、先進封裝技術的主要類型

1. 三維集成技術

• TSV（硅通孔）技術：實現芯片垂直堆疊，突破摩爾定律限制

• Fan-Out工藝：實現芯片的扇出封裝，提升I/O密度

• 3D封裝：通過堆疊多個芯片或功能模塊，實現更高集成度

2. 高級互連技術

• 倒裝芯片封裝（Flip Chip）：縮短信號傳輸路徑，提高信號傳輸速度和穩定性

• EMIB（Embedded Multi-die Interconnect Bridge）：2.5D封裝技術，實現多芯片互聯

• CoWoS：臺積電的先進封裝技術，高帶寬特性主導HPC芯片封裝

3. 新型基板技術

• 玻璃基板封裝（GCP）：沃格光電開發的玻璃電路板技術，具有成本低、表面平整度高、尺寸穩定性強等優勢

• 面板級封裝（Panel-Level）：Rapidus在2025年SEMICON Japan展會上展示的采用600×600毫米玻璃基板的面板級封裝

三、先進封裝技術的六大演變趨勢

1. 三維集成與異質集成

• 通過TSV和Fan-Out工藝實現芯片垂直堆疊，突破摩爾定律限制

• 異質集成打破材料、工藝和功能界限，將不同材料、工藝和功能的芯片集成在一起

• 典型案例：HBM存儲器、Chiplet設計、3D IC

2. 高速信號傳輸

• 5G和AI芯片推動倒裝焊、玻璃基板等技術的應用

• 信號傳輸速率突破20Gbps，滿足高速數據處理需求

• 共封裝光器件（CPO）技術正成為重要發展方向，通過將光纖集成到芯片封裝中提升GPU集群性能

3. 熱管理革新

• 開發高熱導率材料（如石墨烯復合材料）和液冷封裝結構

• 應對3D封裝帶來的熱密度提升，解決散熱難題

• 為高功率AI芯片提供可靠的熱管理方案

4. 微型化與異構集成

• WLCSP（晶圓級封裝）和SiP技術將封裝尺寸縮小至芯片級別

• 應用于可穿戴設備、物聯網傳感器等小型化設備

• 異構集成實現不同工藝節點、不同功能芯片的高效集成

5. 極端環境可靠性

• 針對航空航天、汽車電子等場景，開發耐高溫（>200℃）、抗輻射的陶瓷封裝和金屬封裝

• 為高可靠性應用提供保障，如汽車電子、軍工設備

6. 成本與工藝平衡

• 通過Panel-Level封裝提升生產效率

• 采用銅柱凸點替代金線鍵合降低材料成本

• 混合鍵合技術逐步從小眾應用轉向大規模生產

四、行業現狀與未來展望

1. 市場規模與格局

• 2021年全球封裝市場規模約777億美元，2025年有望達到850億美元

• 2021年全球先進封裝市場占比達45%，年營業收入約350億美元

• 市場集中度明顯，前十大廠商市場份額約80%

2. 技術路線圖

• 2025-2026年：玻璃基板封裝技術加速產業化，從有機基板向玻璃基板轉型

• 2026-2027年：玻璃基板憑借更優異的平整度和熱穩定性，適用于AI芯片需求

• 2027-2030年：混合鍵合技術大規模應用，Intel Foveros Direct技術量產，單設備可集成1萬億晶體管

3. 重要技術突破

• 中科芯：研制出國內首款1500Pin/2000Pin氣密性陶瓷封裝電路

• 中微公司：發布CCP刻蝕及TSV深硅通孔設備

• 沃格光電：開發全球領先的玻璃電路板（GCP）全制程工藝

• Rapidus：2025年展示采用600×600毫米玻璃基板的面板級封裝原型，計劃2028年前投入大規模生產

五、結論

微系統器件先進封裝架構正從傳統的"封裝保護"向"系統集成"轉變，其演變趨勢呈現出以下特點：

1. 從二維向三維演進：通過TSV、Fan-Out等技術實現芯片垂直堆疊，突破摩爾定律限制

2. 從同質向異質融合：打破材料、工藝和功能界限，實現多材料、多工藝集成

3. 從成本導向向性能導向轉變：為AI、5G等高性能應用提供高帶寬、低延遲的封裝解決方案

4. 從單一技術向系統化技術發展：封裝技術與材料、工藝、設備協同發展

隨著AI、5G、物聯網等應用的快速發展，先進封裝技術將成為半導體產業發展的關鍵驅動力，預計未來十年將持續突破，推動微系統器件向更高集成度、更小尺寸、更優性能方向發展。玻璃基板封裝技術的興起，以及CPO等新型封裝技術的應用，將為微系統封裝帶來新的變革機遇。
