2.5DFC芯片封裝工藝全流程解析與核心市場應用分析

一、 什么是2.5D/2.5DFC封裝？

在深入流程之前，首先要理解其概念。2.5D封裝是一種先進的集成電路封裝技術，其核心特征在于：多個芯片（如計算芯、高帶寬內存HBM）并排安裝在一種稱為“硅中介層”的基板上。

• “2.5D”的由來：傳統2D封裝是將芯片直接安裝在有機基板（PCB-like）上；3D封裝則是將芯片直接堆疊在一起（如Die on Die）。2.5D介于兩者之間，芯片并未直接垂直堆疊，而是通過一個額外的中介層實現高密度互連，可以看作是“2D的布局，3D的性能”。

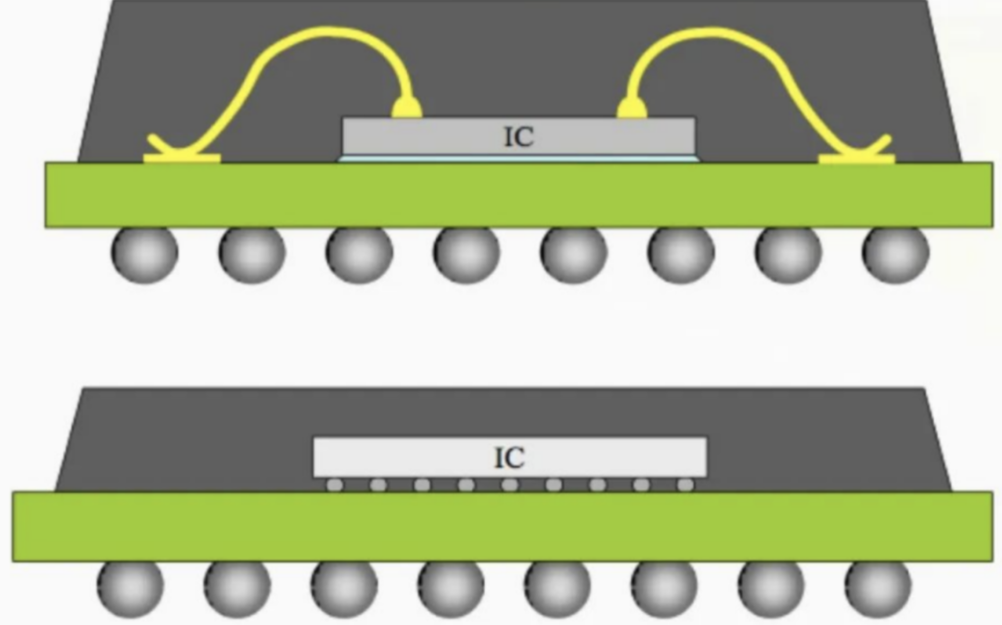

• “FC”的含義：FC代表Flip-Chip，即倒裝焊技術。這是與傳統Wire Bonding（打線鍵合）相對應的技術，芯片的有源面（有晶體管的一面）朝下，通過微小的凸塊（Bump）直接與基板或中介層連接。2.5D封裝幾乎無一例外地采用Flip-Chip技術，因此常被稱為2.5DFC。

核心價值：2.5D封裝通過硅中介層上的高密度走線和硅通孔，實現了芯片間超短距離、超高帶寬（如HBM與GPU之間）、超低功耗的互連，完美解決了“內存墻”問題，是高性能計算的基石技術。

二、 2.5DFC封裝工藝全流程解析

2.5D封裝的流程極為復雜，涉及多學科交叉。其主要流程可分為中介層制備、芯片制備、集成組裝和最終封裝四大階段。

核心材料與部件：

• 芯片：通常是一個大型計算單元（如CPU, GPU, ASIC）和多個高帶寬內存（HBM）。

• 硅中介層：核心部件，上面有精密走線（Redistribution Layer, RDL）和連接上下層的硅通孔（Through-Silicon Via, TSV）。

• 微凸點：連接芯片與中介層的微小焊球。

• C4凸點：連接中介層與封裝基板的較大焊球。

• 底部填充膠：用于填充縫隙，增強機械強度并分散熱應力。

• 封裝基板：承載中介層和芯片，并將其連接到主板。

全流程步驟：

階段一：硅中介層制備

1. TSV制造：在硅晶圓上通過深反應離子刻蝕等技術制作垂直通孔。

2. TSV填充：用電鍍工藝填充銅等導電材料。

3. RDL制造：在晶圓表面沉積介電層和銅層，通過光刻和刻蝕工藝形成多層再布線層，實現XY平面上的電路連接。這是中介層上最精密的電路。

4. 微凸點植球：在RDL的焊盤上制作微凸點，用于后續連接芯片。

階段二：芯片制備

1. 晶圓測試：對計算芯和HBM晶圓進行電性測試，標記出不良品。

2. 凸點制作：在芯片的焊盤上制作相應的微凸點。

3. 切割：將晶圓切割成單個的芯片（Die）。

階段三：集成與組裝（核心步驟）

1. 貼裝：使用高精度倒裝芯片鍵合機，將計算芯和HBM芯片精準地貼裝到硅中介層上。芯片的微凸點與中介層上的微凸點對準并接觸。

2. 回流焊：通過加熱使微凸點熔化并焊接，形成牢固的電氣和機械連接。

3. 底部填充：在芯片與中介層之間的細小縫隙中，用毛細作用或模壓注入底部填充膠，然后固化。這一步至關重要，能顯著提升可靠性和散熱。

4. 中介層與封裝基板連接：將已經組裝好芯片的中介層，通過更大的C4凸點倒裝焊到傳統的有機封裝基板上。

5. 下填充：同樣，對中介層與封裝基板之間的縫隙進行底部填充。

階段四：最終封裝

1. 塑封：使用模具化合物將整個結構包封起來，提供物理保護。

2. 植球：在封裝基板的底部焊上錫球，作為封裝體與PCB主板連接的接口。

3. 測試：進行最終的電性能、功能性和可靠性測試，確保良品。

至此，一個完整的2.5DFC封裝體就完成了。

三、 核心市場應用分析

2.5DFC封裝成本高昂，因此其應用主要集中在那些對性能、帶寬和能效有極致追求的高端領域。

1. 人工智能與高性能計算

• 應用場景：AI訓練集群、超級計算機、數據中心加速卡。

• 代表產品：NVIDIA的GPU（如A100, H100及其后續版本）、AMD的MI系列加速卡、Google的TPU。

• 需求分析：AI模型尤其是大語言模型，需要海量數據在GPU和內存間快速流動。2.5D封裝將GPU與HBM緊密集成，提供了高達TB/s級別的內存帶寬，是訓練和推理任務得以高效運行的關鍵。

2. 高端網絡與通信

• 應用場景：高速路由器、交換機、光通信設備、5G/6G基站的核心處理芯片。

• 需求分析：網絡數據吞吐量呈指數級增長，要求核心交換芯片和處理器具備極高的數據處理速度和帶寬。2.5D封裝可以集成多個核心、高速SerDes（串行解串器）和大容量緩存，滿足Tb/s級別的數據交換需求。

3. 高端FPGA

• 應用場景：原型驗證、加速計算、軍事航空、醫療成像。

• 代表產品：Xilinx（AMD）/Altera（Intel）的高端FPGA產品（如Virtex UltraScale+, Stratix 10）。

• 需求分析：現代FPGA不再是簡單的邏輯單元陣列，而是集成了處理器核心、高速接口、HBM等的系統級平臺。2.5D封裝是實現這種復雜異構集成的理想選擇。

4. 其他新興領域

• 自動駕駛：L4/L5級自動駕駛的計算平臺需要處理海量的傳感器數據，進行實時決策，對算力和內存帶寬要求極高。

• 高端圖形處理：頂級工作站和游戲主機的GPU也開始采用類似技術來提升性能。

四、 總結與展望

總結特點：

• 優勢：極致性能（高帶寬、低延遲、低功耗）、異構集成能力強、縮小整體尺寸。

• 挑戰：制程復雜、成本極高（尤其是硅中介層）、良率控制難、散熱問題突出。

未來展望：

1. 成本優化：研發低成本中介層替代方案，如基于玻璃、有機材料的中介層，以及Intel的EMIB（嵌入式多芯片互連橋）等無源中介層技術，旨在以更低成本實現類似性能。

2. 與3D IC融合：未來將是2.5D和3D封裝技術融合的時代。先用2.5D技術將HBM等組件與計算芯并排互連，再在計算芯上通過3D堆疊緩存（如SRAM），形成更復雜的3D系統級集成。

3. 應用普及：隨著技術成熟和成本下降，2.5D封裝的應用將從頂級旗艦產品逐漸下探到更多高性能需求的領域，成為推動摩爾定律延續的重要引擎之一。

總而言之，2.5DFC封裝是后摩爾時代突破性能瓶頸的關鍵使能技術，雖然目前成本高昂，但其在高端市場的價值不可替代，并將持續演進，塑造未來芯片的形態。
