SiC混合功率模塊封裝工藝的國內外發展路徑確實存在一些差異，同時也面臨著不同的機遇與挑戰。下面我將從技術、市場應用及未來趨勢等方面為你分析。

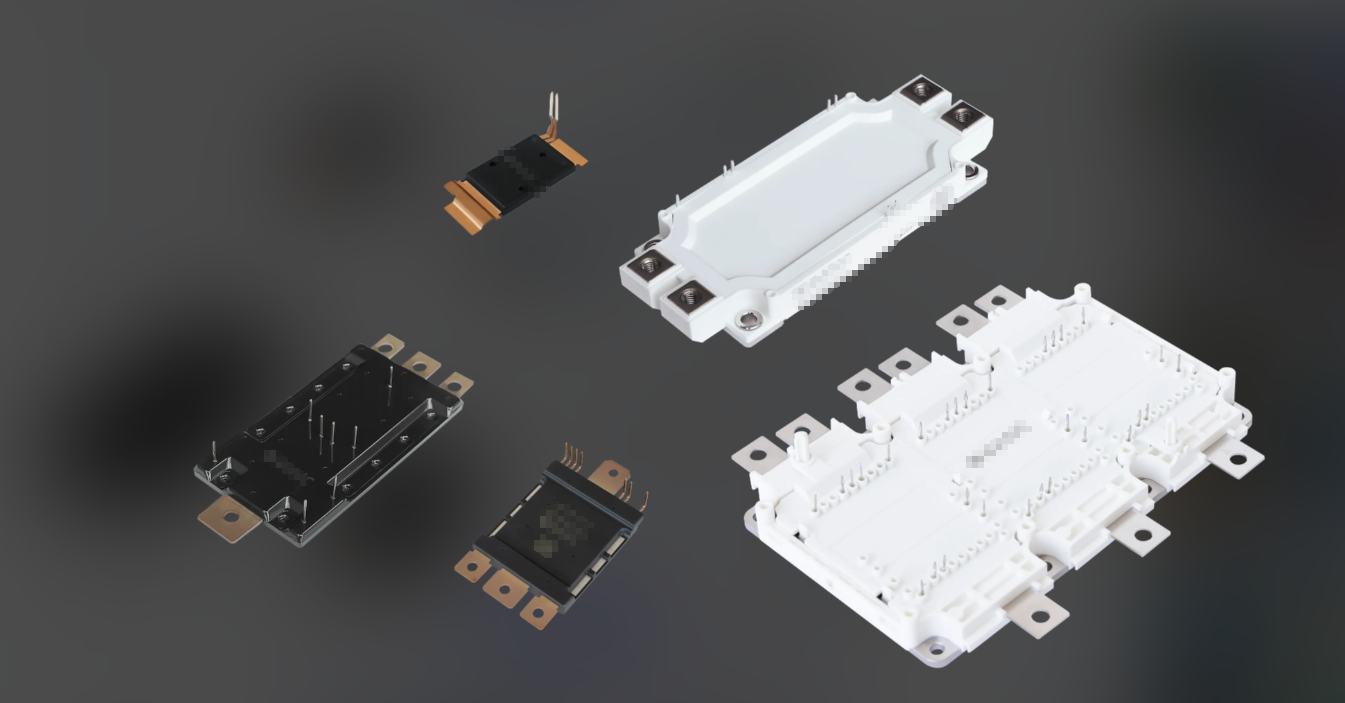

SiC（碳化硅）混合功率模塊一般指在模塊中同時采用Si IGBT和SiC SBD（肖特基二極管） 芯片。這種設計一定程度上結合了硅基IGBT的成本優勢和碳化硅二極管的高頻低損耗特性，在一些特定應用中是向全SiC模塊過渡的折中方案。

為了更直觀地對比SiC混合功率模塊封裝工藝的國內外主要差異，我為你整理了一個表格：

核心市場應用分析

SiC混合功率模塊的核心價值在于平衡性能與成本，其主要應用市場包括：

1. 新能源汽車：這是SiC功率模塊最核心的增長動力。它們主要用于主驅動逆變器、OBC（車載充電器）、DC-DC轉換器等。SiC器件能顯著提升續航里程、降低系統體積和重量。800V高壓平臺是重要推手。

2. 工業及能源領域：

• 光伏逆變器：SiC模塊能提升光伏逆變器的轉換效率和功率密度，是重要應用領域。

• 工業電機驅動：對可靠性和效率要求高，是傳統IGBT和新興SiC模塊的重要市場。

• 軌道交通：中車時代電氣等企業在高壓IGBT和SiC技術上有布局，但SiC IGBT所需的P型襯底等技術仍有待突破。

3. 家用電器等其他應用：對成本敏感，目前滲透率較低，但隨著成本下降，未來在高端家電、充電樁、數據中心電源等領域也有潛力。

 未來趨勢展望

1. 成本下探與市場下沉：這是SiC（包括混合模塊）滲透率提升的關鍵。隨著襯底尺寸從6英寸向8英寸邁進、技術進步、良率提升和產能擴張，SiC器件成本正持續下降。預計未來1-2年，SiC模塊成本有望顯著降低，將從中高端車型逐步下沉到更經濟的車型。

2. 技術融合與創新：

• 封裝技術持續演進：銅燒結技術若能解決氧化和空洞等工藝難題，有望成為替代銀燒結的降本方案。嵌入式封裝、3D封裝等更集成化的方案也在發展中。

• 材料創新：AMB（活性金屬釬焊）襯板因其優異的導熱性和可靠性，正逐漸成為車載SiC模塊的首選。塑封封裝也在因其具有低雜散電感、高可靠等特性而受到關注。

3. 國產替代的機遇與挑戰：

• 機遇：巨大的國內市場、政策支持、下游需求強勁以及車企與供應商的緊密合作，為國內企業提供了寶貴的迭代和應用機會。

• 挑戰：核心專利、部分關鍵設備（如高性能長晶爐）和材料（如高質量襯底）仍需突破。國際巨頭不會停滯不前，國內企業需要持續高強度研發投入，并在車規級可靠性驗證和大規模制造一致性方面積累經驗。

總結一下

SiC混合功率模塊封裝工藝的國內外路徑差異，本質上是技術領先與市場拉動、生態成熟與快速追趕的不同模式。

國際廠商憑借長期技術積累和完整生態鏈，在先進封裝技術和高端市場應用上占據優勢。國內企業則憑借國內新能源汽車市場的爆發性增長和國家政策的支持，在產業化速度和成本控制上奮力追趕，但在底層材料、核心工藝裝備及尖端封裝技術原創性上仍需努力。

未來，隨著全球對高效電能轉換需求的不斷提升，SiC混合功率模塊將在更多的領域發揮作用。對于國內產業而言，唯有在核心技術攻關、產業鏈協同創新、車規級質量體系構建等方面持續深耕，才能在激烈的全球競爭中真正站穩腳跟，并實現從“引進技術”到“定義技術”的跨越。

希望這些信息能幫助你更好地理解SiC混合功率模塊封裝工藝的國內外差異及市場應用。

SiC混合功率模塊清洗劑--...........合明科技芯片封裝前錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
