關于國產光器件與模塊及光芯片技術、市場與核心應用的全面分析。

中國光通信產業經過數十年的發展,已經從最初的“跟跑”逐步實現了在部分領域的“并跑”甚至“領跑”。在全球數字經濟和新基建浪潮的推動下,國產光器件與模塊產業正迎來前所未有的機遇與挑戰。
光器件、模塊和芯片是光通信網絡的核心物理基礎,決定了信息的傳輸速度、容量和距離。其重要性堪比電子產業中的芯片,被譽為光通信領域的“心臟”。實現高端光芯片的自主可控,是國家信息安全和科技競爭的戰略重點。
市場規模與全球地位:
中低端市場主導:中國已成為全球最大的光模塊生產國和消費國。在封裝技術、成本控制和供應鏈整合方面具有絕對優勢,占據了全球大部分中低速光模塊市場份額(如10G/25G及以下的FTTx、數據中心內部連接模塊)。
高端市場突破:在以400G、800G及更高速率為代表的高端數據中心市場和5G前傳/中傳領域,以中際旭創(InnoLight)、光迅科技(Accelink)、新易盛(Eoptolink) 為代表的頭部企業已經實現量產并批量交付,直接與國際巨頭(如Coherent、II-VI、Intel)競爭,市場份額持續提升。中際旭創已多年位居全球光模塊市場份額第一。
產業鏈結構:
上游(核心痛點):光芯片(如DFB、EML、VCSEL)、電芯片(如Driver、TIA、CDR)、光學組件(透鏡、隔離器)等。高端芯片對外依存度依然較高,特別是25G Baud率以上的激光器芯片(EML)和探測器芯片,以及高速電芯片。
中游(優勢環節):光器件的封裝與集成。國內企業技術成熟,產能巨大,是全球光模塊的制造中心。
下游(需求驅動):數據中心運營商(如Meta、Google、Amazon、阿里、騰訊)、電信設備商(如華為、中興、愛立信)、電信運營商(中國移動、中國電信、中國聯通)。
光模塊技術發展路徑:
速率迭代:正從400G向800G快速遷移,1.6T光模塊已處于樣品發布和技術驗證階段。速率提升主要通過更高階的調制格式(如PAM4、相干)、增加通道數 和提高單通道波特率 來實現。

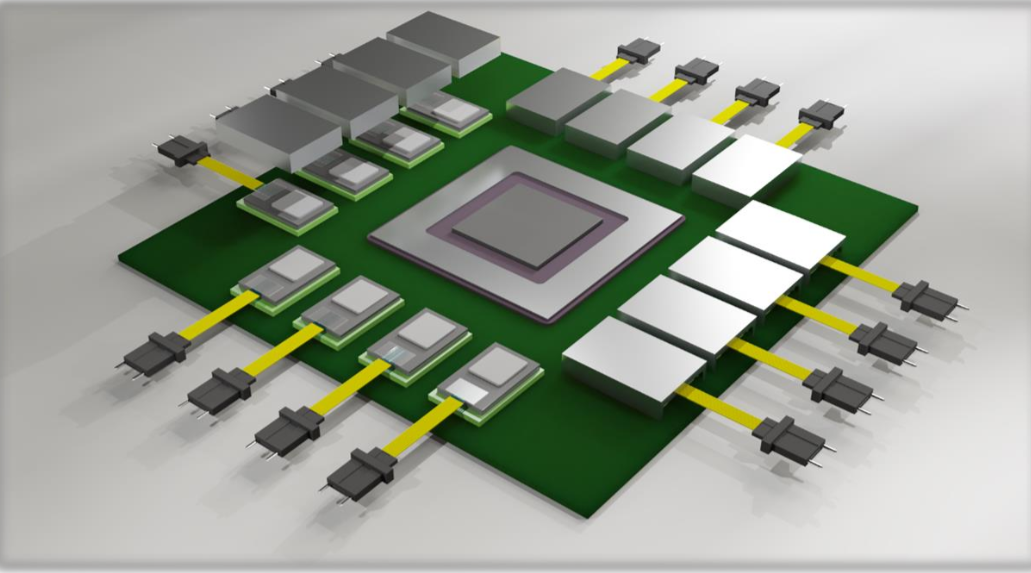

集成技術:從傳統的分立器件向光電共封裝(CPO、Co-Packaged Optics) 和線性驅動可插拔光學(LPO, Linear Drive Pluggable Optics) 等先進方案演進。CPO旨在降低功耗和延遲,是未來超大規模數據中心的關鍵技術;LPO則是在可插拔基礎上尋求降低功耗的過渡方案。
技術路線:除傳統的VCSEL(多模短距)和EML(單模長距)方案外,硅光(SiPh) 技術因其高集成度、低成本潛力,正在400G/800G及以上速率模塊中加速滲透,國內多家企業已布局。
光芯片技術差距與進展:
25G DFB/VCSEL:已實現國產化并規模商用,主要用于5G前傳和數據中心短距互聯。
25G EML/APD:已完成技術突破,進入小規模量產和客戶導入階段,但性能和良率與國際頂尖水平尚有差距。
50G EML及更高速率芯片:仍處于研發和樣品階段,是當前攻關的重點,嚴重依賴進口。
低速芯片:完全自給自足。2.5G/10G的DFB、FP、PIN芯片已實現國產化,廣泛應用于光纖接入網(PON)和市場。
高速芯片:正在突破。
電芯片:高速Driver、TIA等高附加值電芯片仍是短板,主要來自Macom、Semtech等美國公司。
核心玩家:
光芯片IDM:武漢敏芯、源杰科技、光安倫、中科光芯 等。
模塊龍頭:中際旭創(數通市場龍頭)、光迅科技(垂直整合、電信市場龍頭)、新易盛(數通市場快速崛起)、華工正源(電信與數通并重)、海信寬帶(全球領先的多媒體終端光模塊供應商)。
數據中心(數通市場):第一驅動力
需求:AI、云計算、大數據驅動超大型數據中心內部流量爆炸式增長,對高速率(400G/800G/1.6T)、低功耗、低成本光模塊的需求極其旺盛。AI集群(如NVIDIA GPU集群)對800G光模塊的需求呈指數級增長。
國產地位:中國廠商在該領域極具競爭力,中際旭創、新易盛等是北美頂級云廠商的核心供應商。
5G與F5G(電信市場):穩定基本盤
需求:5G基站前傳、中傳和回傳網絡需要大量25G/50G/100G光模塊。F5G(固定網絡第五代)推動10G PON乃至50G PON的部署,帶來相關光模塊需求。
國產地位:幾乎完全由國內廠商主導,光迅、華工正源、海信寬帶等是主流供應商。
光纖接入(FTTx):成熟市場
需求:千兆光網建設和“雙千兆”行動推動GPON、XGS-PON模塊的持續部署。
國產地位:完全國產化,技術成熟,成本極低。
新興應用領域:未來增長點
自動駕駛:激光雷達(LiDAR)核心發射光源(VCSEL、EEL),技術門檻高,處于早期階段。
消費電子:3D傳感(如iPhone Face ID)使用的VCSEL芯片,國內廠商已具備供應能力。
硅光技術:除了數據中心,未來在傳感、量子通信等領域有巨大潛力。
挑戰:
“卡脖子”問題:高端光芯片和電芯片的制造設備(如MOCVD)、材料(如InP襯底)、設計軟件(EDA)和核心IP仍受制于人。
研發人才短缺:兼具理論與產業經驗的復合型高端光子、芯片人才稀缺。
技術迭代快:國際競爭激烈,需要持續的高強度研發投入以跟上技術潮流。
機遇:
政策強力支持:國家“新基建”、“東數西算”、信息自主可控等戰略為產業發展提供了廣闊市場和政策保障。
市場需求旺盛:全球數字化浪潮方興未艾,AI帶來的算力需求看不到天花板。
產業生態逐漸完善:從芯片設計、晶圓制造到封裝測試,國內產業鏈正在加速協同和整合,國產替代空間巨大。
國產光器件與模塊產業已在中下游的封裝制造和市場份額上取得了全球領先地位,但上游核心芯片環節仍是需要重點突破的“阿喀琉斯之踵”。
未來展望:
短期:在800G光模塊市場競爭白熱化,CPO/LPO等新技術方案開始小規模部署。25G光芯片國產化率將持續提升。
中期:1.6T光模塊成為數據中心主流,硅光技術滲透率大幅提高。50G EML芯片有望實現國產化突破。
長期:產業競爭將從“速率競賽”轉向“集成度、功耗和成本”的綜合競賽。CPO或將成為超算中心的標準方案。實現高端光芯片的全面自主可控是國內產業的長遠目標。
總體而言,中國光通信產業前景光明,但攀登產業鏈頂端的道路依然需要產學研各方持之以恒的努力和投入。
光器件與模塊清洗劑--合明科技芯片封裝前錫膏助焊劑清洗劑介紹:
水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。
污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。
這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。
合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
