我將為您詳細拆解和分析相控陣?yán)走_(dá)的種類、核心芯片的封裝工藝以及不同雷達的市場應用場景。

第一部分：相控陣?yán)走_(dá)的種類

相控陣?yán)走_(dá)（Phased Array Radar）的核心在于通過控制陣列中每個天線單元發射/接收信號的相位和幅度，從而實現波束在空間無慣性電子掃描。其主要分為以下幾類：

1. 無源相控陣?yán)走_(dá)（PESA - Passive Electronically Scanned Array）

• 工作原理：只有一個中央發射機（如行波管）和一個接收機。天線陣面由大量的移相器單元組成。這些移相器在計算機控制下改變雷達波的相位，從而實現波束偏轉。陣面本身不產生能量，只是“被動”地改變波前方向。

• 特點：

• 優點：相比機械掃描雷達，掃描速度快、多目標能力強、可靠性高（無機械運動部件）。相比AESA，技術難度和成本較低。

• 缺點：只有一個中央發射機，是單點故障源，一旦損壞整個雷達癱瘓；功能靈活性較差；抗干擾能力不如AESA；隱身性能差（中央發射機峰值功率高，信號易被截獲）。

• 代表性產品：俄羅斯的“頂板”雷達、美國F-14D“雄貓”戰斗機的AN/AWG-9雷達、早期“愛國者”系統的MPQ-53雷達。

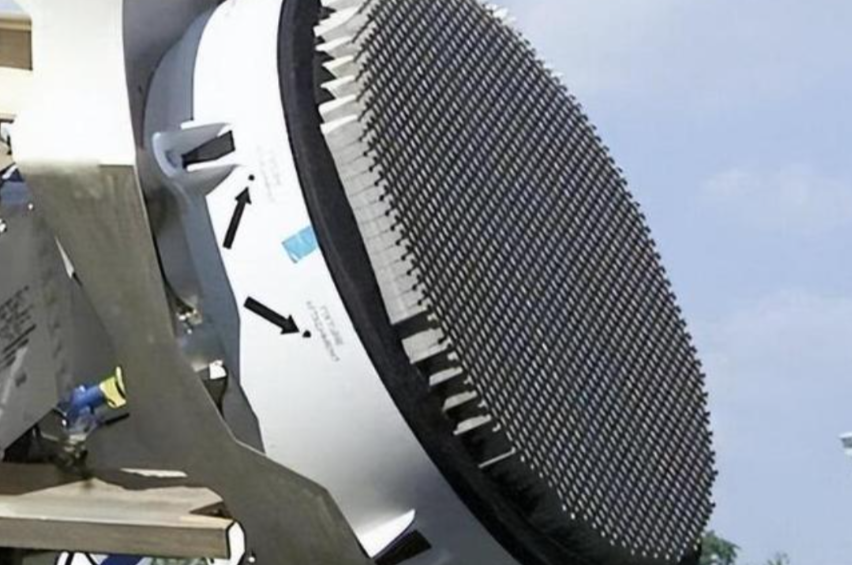

2. 有源相控陣?yán)走_(dá)（AESA - Active Electronically Scanned Array）

• 工作原理：每個天線單元（或子陣）后面都直接連接著一個完整的T/R組件（Transmit/Receive Module），包含微型化的固態功率放大器、低噪聲放大器、移相器、衰減器等。每個單元都是一個獨立的微型雷達。

• 特點：

• 極高可靠性：成千上萬個T/R組件同時工作，少數失效對性能影響甚微（優雅降級）。

• 極強抗干擾能力：可以快速跳頻，甚至將一部分單元用于干擾對方雷達，實現“靜默”探測或電子攻擊。

• 多功能性：可同時實現搜索、跟蹤、火控、導彈通信、電子對抗等多種功能。

• 低截獲概率（LPI）：可采用復雜波形和低功率發射，難以被敵方電子偵察設備發現。

• 更遠的探測距離：多個T/R組件功率合成，總功率高。

• 優點：

• 缺點：技術極其復雜，成本高昂，設計和制造難度大。

• 代表性產品：美國F-22戰斗機的AN/APG-77雷達、F-35的AN/APG-81雷達、055型驅逐艦的“海之星”雷達、空警-500預警機雷達。

3. 數字波束形成雷達（DBF - Digital Beam Forming）

• 工作原理：這是AESA技術的進一步演進。在AESA中，波束形成通常在模擬域（射頻或中頻）完成。而在DBF雷達中，每個天線單元或子陣后都直接連接一個數字接收器，將接收到的模擬信號直接轉換為數字信號。波束的形成、掃描和賦形全部在數字域通過軟件算法完成。

• 特點：

• 終極靈活性：可以同時、實時地形成多個獨立且任意指向的波束，分別執行不同任務，效率遠超AESA。

• 超高精度和自適應能力：數字處理能力使得雷達能夠更精細地分析目標特性，并極致優化抗干擾和雜波抑制算法。

• 缺點：對數字處理芯片（如FPGA、ADC/DAC）的性能要求極高，功耗和數據量巨大，是目前相控陣技術發展的最前沿。

• 應用：主要用于對性能要求極高的地面大型預警雷達、天文射電望遠鏡（如“中國天眼”FAST）、以及最新一代的戰斗機雷達（如美軍F-15EX的APG-82(v)1雷達就結合了AESA和DBF技術）。

第二部分：雷達芯片封裝工藝

相控陣?yán)走_(dá)的核心是T/R組件，而T/R組件的核心是半導體芯片（如GaAs/GaN功率放大器、低噪聲放大器、移相器、控制芯片等）。這些高頻芯片的封裝至關重要，直接影響性能、可靠性、體積和成本。

1. 陶瓷封裝

• 描述：采用氧化鋁、氮化鋁等陶瓷材料作為封裝基板。通過厚膜或薄膜工藝在陶瓷上制作精密電路。

• 特點：

• 優點：熱膨脹系數與芯片匹配好，導熱性好（尤其氮化鋁），適合高頻高速應用，氣密性佳，可靠性高。

• 缺點：成本較高，尺寸和重量相對較大。

• 應用：主要用于高可靠性要求的航空航天、軍事領域，以及一些高性能但通道數不多的雷達系統中。

2. 塑料封裝

• 描述：采用環氧樹脂等塑料材料進行封裝。

• 特點：

• 優點：成本極低，適合大規模生產。

• 缺點：氣密性差，易受潮氣和雜質影響；導熱性差；熱膨脹系數不匹配可能導致可靠性問題；高頻性能較差。

• 應用：主要用于消費電子和汽車?yán)走_(dá)（77GHz），通過改進材料和生產工藝也能滿足車規級要求。不適用于高性能軍用雷達。

3. 晶圓級封裝（WLP）

• 描述：在芯片還在晶圓上時就完成封裝工序，然后再進行切割。是一種先進的Chip-Scale Packaging（CSP）。

• 特點：

• 優點：封裝尺寸幾乎等于芯片尺寸，極大減小了體積和重量，電氣性能優異（引線極短）。

• 缺點：成本較高，散熱能力是挑戰。

• 應用：非常適合對尺寸和重量有極端要求的應用，如手機、無人機載雷達、衛星通信載荷等。

4. 多芯片模塊（MCM）與系統級封裝（SiP）

• 描述：將多個不同的芯片（如PA、LNA、移相器、控制IC等）通過高密度互連技術集成在一個封裝基板上，形成一個完整的功能模塊或子系統。

• 特點：

• 優點：極大提高集成度，減小系統體積和重量，縮短芯片間互連長度，提升高頻性能。SiP是MCM思想的進一步發展，可以集成無源器件、濾波器等。

• 缺點：設計和制造復雜，測試難度大，初期成本高。

• 應用：這是現代AESA雷達T/R組件的主流技術路線。通常采用低溫共燒陶瓷（LTCC） 或高溫共燒陶瓷（HTCC） 基板來實現高密度三維互連和集成，是縮小T/R模塊體積的關鍵。

5. 異構集成（HI）與芯片let

• 描述：這是最前沿的封裝技術。將不同工藝節點、不同材料（如Si、GaAs、GaN）制造的“小芯片”（Chiplet）通過先進互連技術（如硅中介層、微凸塊）集成在一個封裝內。

• 特點：

• 優點：突破“摩爾定律”瓶頸，實現“最佳工藝干最佳的事”（用GaN做功放，用Si做數字控制），性能、功耗、尺寸達到最優平衡。

• 缺點：技術難度極高，設計復雜，標準尚未統一。

• 應用：未來下一代超高性能、超大規模T/R組件的核心技術，旨在進一步降低成本、減小尺寸、提高性能。

第三部分：不同雷達的市場應用場景分析

總結與分析

1. 技術代際演進：機械掃描 -> PESA -> AESA -> DBF，是一條向著更高性能、更高集成度、更軟件化、更智能化發展的清晰路徑。

2. 成本與性能的權衡：應用場景的選擇根本上是性能、可靠性與成本之間的權衡。軍用以極致性能為導向，不惜成本；民用（尤其是汽車）則以成本和可量產性為首要目標。

3. 核心驅動力：半導體技術，尤其是氮化鎵（GaN） 射頻芯片和先進封裝工藝，是推動AESA雷達性能提升、體積縮小、成本下降（從而得以廣泛應用）的最核心驅動力。

4. 未來趨勢：

• 軍事領域：DBF技術將更加普及，與人工智能（AI）結合，實現智能認知雷達（能根據環境自動調整最優工作模式）。

• 民用領域：4D成像雷達（增加高度維信息）將成為L3級以上自動駕駛的關鍵傳感器，其本質也是基于AESA和DBF技術。

• 技術融合：雷達、通信（RadCom）、電子戰（EW）等功能將通過軟件定義射頻系統實現一體化融合，共享硬件平臺（尤其是AESA陣面）。

相控陣?yán)走_(dá)芯片清洗,合明科技芯片封裝前錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
