中國微電子封裝工藝技術發展歷程全解析

1：微電子封裝技術的歷史與發展階段

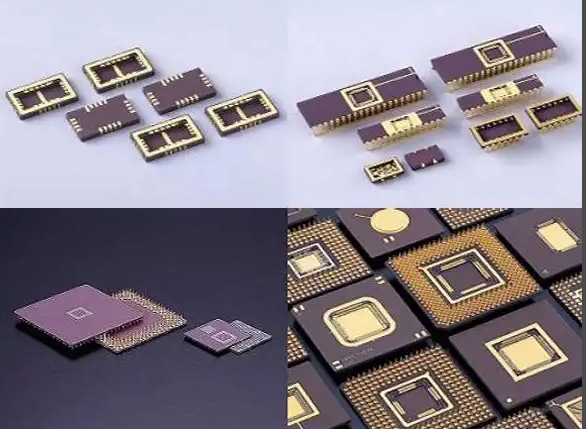

定義與解釋 微電子封裝技術是指將半導體芯片封裝在保護殼內，以防止物理損傷和環境影響，并提供電氣連接的過程。該技術的發展歷程可以分為幾個關鍵階段，每個階段都有其獨特的特征和技術進步。

關鍵事實、趨勢與最新發展

1. 第一階段（20世紀70年代）：以通孔插裝（TH）為主，如雙列直插封裝（DIP）。

2. 第二階段（20世紀80年代）：引入表面安裝（SM）封裝，如小外形封裝（SO）和塑料引線芯片載體（PLCC）。

3. 第三階段（20世紀90年代至今）：隨著集成電路（IC）技術的進步，出現了球柵陣列封裝（BGA）、芯片尺寸封裝（CSP）和三維封裝（3D）等高級封裝技術。

重大爭論或不同觀點

• 技術路線選擇：關于哪種封裝技術更適合未來的發展，存在不同的意見。一些專家認為BGA和CSP將繼續主導市場，而另一些人則看好3D封裝和系統級封裝（SiP）。

2：當前微電子封裝技術的關鍵技術與應用

定義與解釋 當前的微電子封裝技術包括多種先進的封裝方法，如BGA、CSP、SiP和3D封裝。這些技術旨在提高集成度、降低功耗和縮小尺寸，以滿足現代電子產品的高性能需求。

關鍵事實、趨勢與最新發展

1. BGA：通過焊球陣列實現高密度I/O連接，具有更好的電性能和更高的封裝密度。

2. CSP：封裝尺寸接近芯片尺寸，提供更高的存儲容量和更小的占用空間。

3. SiP：將多個功能模塊集成在一個封裝體內，實現系統級的功能整合。

4. 3D封裝：通過垂直堆疊芯片，顯著提高集成度和性能。

重大爭論或不同觀點

• 成本效益：高級封裝技術如3D封裝和SiP的成本較高，是否能在大規模生產中實現經濟可行性是一個爭議點。

3：微電子封裝技術的未來趨勢與挑戰

定義與解釋 未來的微電子封裝技術將繼續朝著更高集成度、更小尺寸、更低功耗和更環保的方向發展。然而，這一過程中面臨的技術挑戰和市場需求變化也是不可忽視的因素。

關鍵事實、趨勢與最新發展

1. 新材料與新工藝：開發新型封裝材料和先進工藝，如柔性電子和生物電子封裝，以應對新興應用的需求。

2. 智能制造與綠色制造：通過智能制造和綠色制造理念，提高生產效率和環保性能。

3. 個性化定制：滿足不同客戶和應用場景的個性化需求，推動封裝技術的創新發展。

重大爭論或不同觀點

• 技術瓶頸：如何克服新材料和新工藝帶來的技術瓶頸，以及如何平衡性能與成本，是業界關注的焦點。

4：中國微電子封裝技術的產業生態與政策支持

定義與解釋 中國的微電子封裝產業在政府政策的支持下迅速發展，形成了較為完整的產業鏈和生態系統。政策支持包括資金投入、技術研發和國際合作等方面。

關鍵事實、趨勢與最新發展

1. 政策支持：中國政府出臺了一系列政策，鼓勵微電子封裝技術的研發和產業化，如《中國制造2025》。

2. 產業布局：中國在多個地區建立了微電子產業園區，吸引了大量企業和科研機構入駐。

3. 國際合作：通過國際合作與交流，引進國際先進技術和經驗，提升國內技術水平。

重大爭論或不同觀點

• 自主創新能力：盡管政策支持力度大，但中國在某些高端封裝技術領域的自主創新能力仍需提升，如何實現技術突破是一個重要議題。

總結

1. 微電子封裝技術經歷了從通孔插裝到表面貼裝的發展歷程，目前正向BGA、CSP、SiP和3D封裝等高級技術邁進。

2. 當前的微電子封裝技術注重高集成度、低功耗和小型化，以滿足現代電子產品的高性能需求。

3. 未來，微電子封裝技術將繼續向更高集成度、更小尺寸、更低功耗和更環保的方向發展，同時面臨新材料、新工藝和智能制造等挑戰。

4. 中國政府通過政策支持、產業布局和國際合作，積極推動微電子封裝技術的發展，但仍需提升自主創新能力。

5. 高級封裝技術如3D封裝和SiP在成本效益和市場接受度方面存在爭議，需進一步探索其商業化路徑。

國產芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

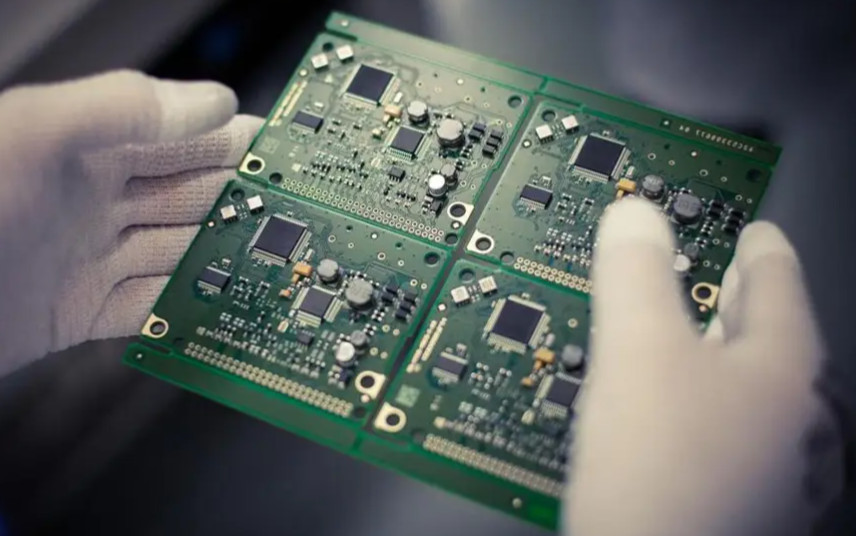

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
