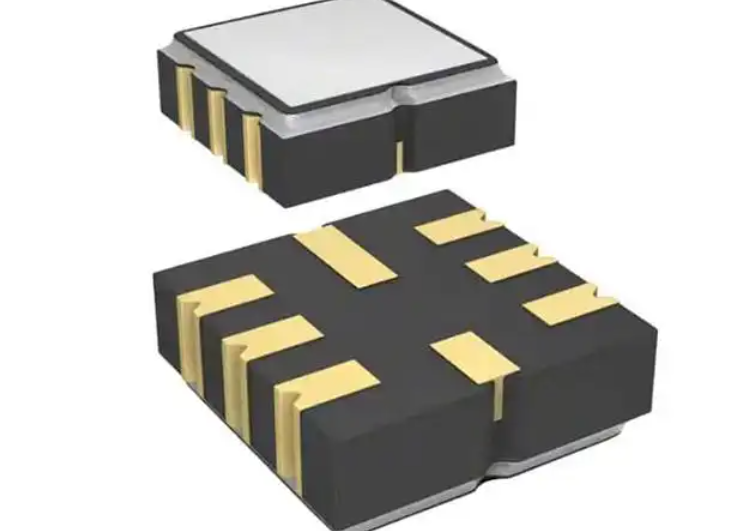

一、SAW濾波器芯片封裝流程分析

1. 核心封裝流程

（1）芯片準備：通過光刻和蝕刻工藝從晶圓上切割分離芯片，確保性能和完整性。
（2）基板處理：對承載芯片的基板進行清潔和表面活化處理，提升黏附性和電氣連接。
（3）芯片固定：采用銀膠等材料將芯片精準粘貼至基板，需高精度設備控制位置。
（4）引線鍵合：通過金線或銅線熱超聲鍵合技術實現芯片與基板的電氣連接。
（5）封裝成型：根據需求選擇塑料注塑、陶瓷封裝或晶圓級封裝（WLP）等工藝，形成保護層并優化散熱結構。
（6）測試與分選：進行電氣性能（如插入損耗、帶外抑制）、機械強度及環境適應性測試，篩選合格產品。

2. 技術難點與創新方向

• 高頻性能優化：采用倒裝芯片封裝（Flip-Chip）減少寄生參數，提升高頻信號完整性。

• 熱管理：通過金屬散熱層和導熱材料設計（如專利中的空腔層結構）降低芯片溫度漂移。

• 模組化集成：3D堆疊封裝技術實現濾波器與PA/LNA等射頻元件的集成，滿足5G模組需求。

• 低成本方案：晶圓級封裝（WLP）將封裝面積縮小至芯片的1.05倍，成本降低30%以上。

二、核心應用市場分析

1. 移動通信領域（占比超60%）

• 智能手機：?jiǎn)螜C(jī)需40+濾波器支持多頻段（2G/3G/4G/5G、Wi-Fi/藍牙），SAW濾波器因成本優勢主導Sub-3GHz頻段。

• 基站設備：Massive MIMO技術推動小型化SAW濾波器需求，用于信號預處理和干擾抑制。

2. 消費電子領域

• 智能電視：用于信號解調電路，富滿微等廠商提供緊湊型封裝方案（如2016封裝尺寸）。

• 物聯網終端：卓勝微SAW濾波器應用于智能穿戴（藍牙耳機、VR設備）和智能家居的低功耗連接模塊。

3. 新興市場拓展

• 汽車電子：車載雷達（24GHz/77GHz）和V2X通信系統對高頻SAW濾波器需求增長，需滿足-40℃~125℃工作溫度。

• 衛星通信：低軌道衛星終端設備采用耐輻射SAW濾波器，中電26所等軍工單位主導相關研發。

三、市場競爭格局與國產化進展

1. 國際壟斷現狀：Murata（50%）、TDK（20%）、Skyworks（10%）占據全球95%份額，壟斷高頻/高功率市場。

2. 國產替代突破：

• 量產能力：卓勝微、麥捷科技已實現中低頻SAW量產，月產能達6000萬顆。

• 技術瓶頸：TC-SAW（溫度補償型）和I.H.P-SAW（高頻型）仍依賴進口，國產良率較日企低15%-20%。




SAW濾波器芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
