Flip-chip倒裝封裝作為半導體芯片封裝的關鍵技術之一，其核心優勢在于通過創新的互連方式突破了傳統封裝的性能瓶頸。以下是其關鍵選擇依據及技術解析：

一、技術原理與工藝流程

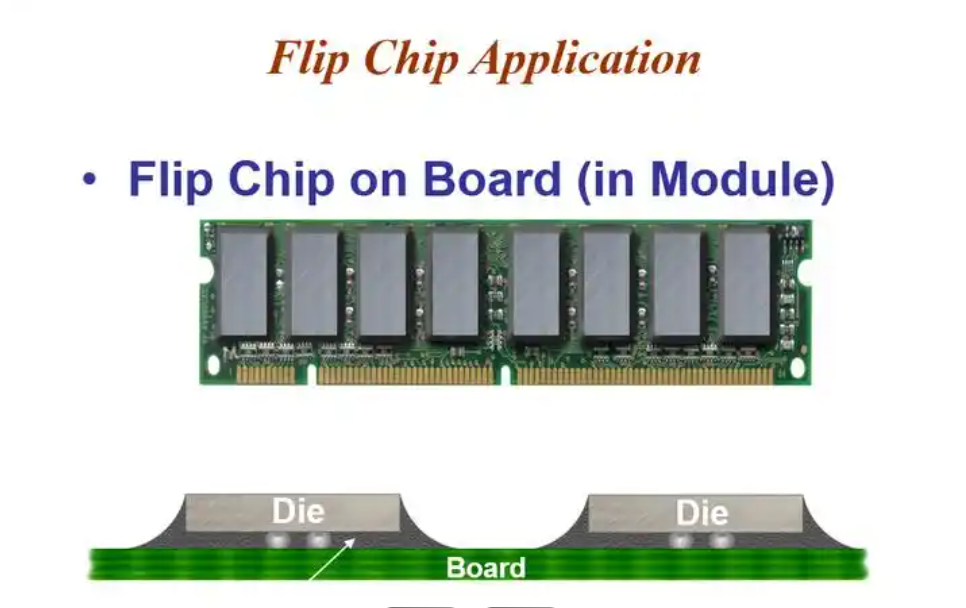

1. 倒裝封裝結構
   芯片通過凸點（Bump）直接倒裝在基板上，省去傳統引線鍵合步驟，實現芯片與基板的面對面連接。

• 凸點制作：在芯片I/O焊盤上沉積金屬凸點（如錫、鉛、金合金），需進行UBM（Under Bump Metallization）處理以增強附著力。

• 對準與貼裝：通過高精度設備確保芯片與基板的對準，避免連接不良。

• 底部填充：填充芯片與基板間的空隙，增強機械強度并吸收熱應力。

2. 晶圓級封裝（WLCSP）
   在晶圓級完成凸點制作和測試，切割后直接倒裝，顯著降低成本并提升良率。

二、核心優勢

1. 高密度互連與電性能提升

• 凸點陣列縮短信號路徑，減少寄生電容/電感，支持高頻高速信號傳輸。

• 適用于I/O數超過1000的高密度芯片，如GPU、FPGA。

2. 散熱性能優化
   芯片直接接觸基板，熱阻降低50%以上，散熱效率優于引線鍵合封裝，適用于高功率芯片（如25W以上）。

3. 小型化與輕量化
   封裝體積接近芯片尺寸，厚度減少30%-50%，滿足移動設備和可穿戴設備需求。

4. 可靠性增強
   芯片與基板緊密結合，抗沖擊性提升，適用于工業和汽車電子。

三、典型應用領域

1. 高性能計算
   CPU、GPU等處理器依賴倒裝封裝實現高帶寬和低延遲。

2. 存儲器芯片
   DRAM、NAND Flash通過倒裝封裝提升散熱和信號完整性，三星、SK海力士等廠商廣泛采用。

3. 5G通信與AI芯片
   支持高頻信號傳輸和高密度集成，適用于基帶芯片、AI加速器。

4. 傳感器與圖像芯片
   焦平面探測器等通過倒裝焊實現系統級封裝（SIP）。

四、技術挑戰與解決方案

1. 工藝復雜性

• 凸點制作精度：需優化電鍍/光刻工藝，控制凸點尺寸和分布。

• 對準精度：采用激光對位和主動校正技術，誤差控制在微米級。

2. 散熱與材料限制

• 熱界面材料：使用高導熱膠或嵌入式熱電制冷器（如Nextreme的銅柱技術）。

• 基板材料：陶瓷基板（高導熱）與有機基板（低成本）的平衡選擇。

3. 成本與可維修性

• 規模化生產：通過晶圓級封裝（WLCSP）降低單位成本。

• 模塊化設計：采用扇出型封裝（Fan-Out WLCSP）提升維修可能性。

五、未來發展趨勢

1. 微型化與高密度化
   突破凸點間距極限（<40μm），支持Chiplet異構集成。

2. 材料創新
   研發無鉛凸點、銅柱凸點及低溫共晶焊料，降低環境污染和成本。

3. 散熱技術突破
   集成微流道散熱或熱管技術，應對3D堆疊芯片的熱管理需求。

4. 智能化工藝
   AI驅動的工藝參數優化和缺陷檢測，提升良率至99%以上。

總結

Flip-chip倒裝封裝通過結構創新和工藝優化，成為高端芯片封裝的首選方案。其在性能、散熱和小型化方面的優勢，結合未來技術演進，將持續推動半導體行業的微型化與高性能化發展。如需進一步了解具體工藝參數或應用案例，可參考138等來源。

Flip-chip倒裝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
