助焊劑殘留物影響的檢測方法之電化學遷移測試

在電子制造領域，材料的可靠性和穩定性是確保產品性能的關鍵。為什么有些電子產品在潮濕的環境中容易失效呢？為什么電路板上的焊點會出現腐蝕或短路呢？這些現象往往與材料的電化學性能密切相關。助焊劑殘留物影響的測試方法主要包括以下四種測試方法：電化學遷移測試、銅鏡測試、銅板腐蝕試驗、絕緣電阻測試。

今天合明科技小編給大家介紹的是助焊劑殘留物影響的檢測方法之電化學遷移測試方法，希望能對您有所幫助！

電化學遷移測試：

一、測試目的

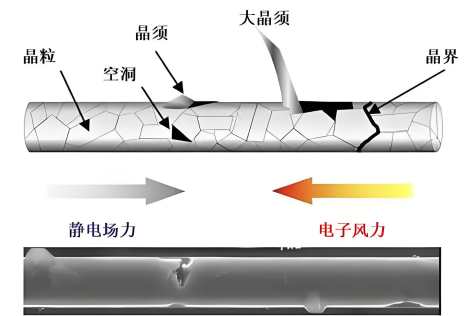

電化學遷移測試通過模擬溫濕度環境，檢測電路板在接觸高溫高濕的環境后，是否會有電遷移現象發生，幫助評估助焊劑殘留及其他污染物的潛在風險，為改善清洗工藝和材料選擇提供科學依據。

二、測試標準

IPC-TM-650 2.6.14.1

三、測試儀器

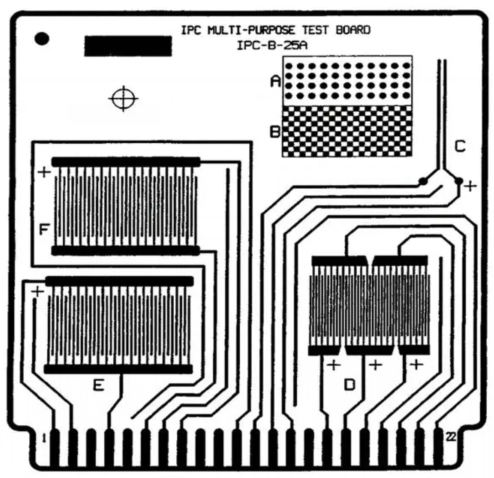

梳型電路板（0.318mm線寬0.318mm間距）、恒溫恒濕箱、高電阻計、去離子水、 軟毛刷、干燥器、異丙醇、穩定10VDC電壓的電源供應器。

四、測試方法

１、在制備的三塊試件上分別滴加0.3mL的焊劑試樣后，在235±℃的焊料槽漂浮3s （有線路面向下）；

２、將恒溫恒濕箱溫度設定至65℃±3.5℃、濕度85.5±3.5%，保持96小時，以電壓100VDC測量并記錄；

注：電阻值測量的端點分別為1-2、2-3、3-4、4-5，其中端點2、4代表同一電性，端點1、3、5代表另一電性；

３、將測試板的電路連接在電源供應器，電壓為10VDC，施加電壓的正負極與測試電壓的正負極相同；

４、在試驗進行500小時后，以電壓100VDC測量并記錄電阻值。

五、判定標準

１、IR 500H≥IR 96H/10。

２、電極間的電遷移不能超過間距的20%。

３、無腐蝕現象，允許梳形電極的一級有輕微變色。

以上是關于助焊劑殘留物影響檢測方法之電化學遷移測試的相關知識介紹了，希望能對您有所幫助！
