一、按功率模塊內部主要功率器件分類

功率模塊是將多個功率器件集成在一起的模塊化器件，而功率器件的類型多樣，按照功率模塊內部主要的功率器件類型可進行以下分類：

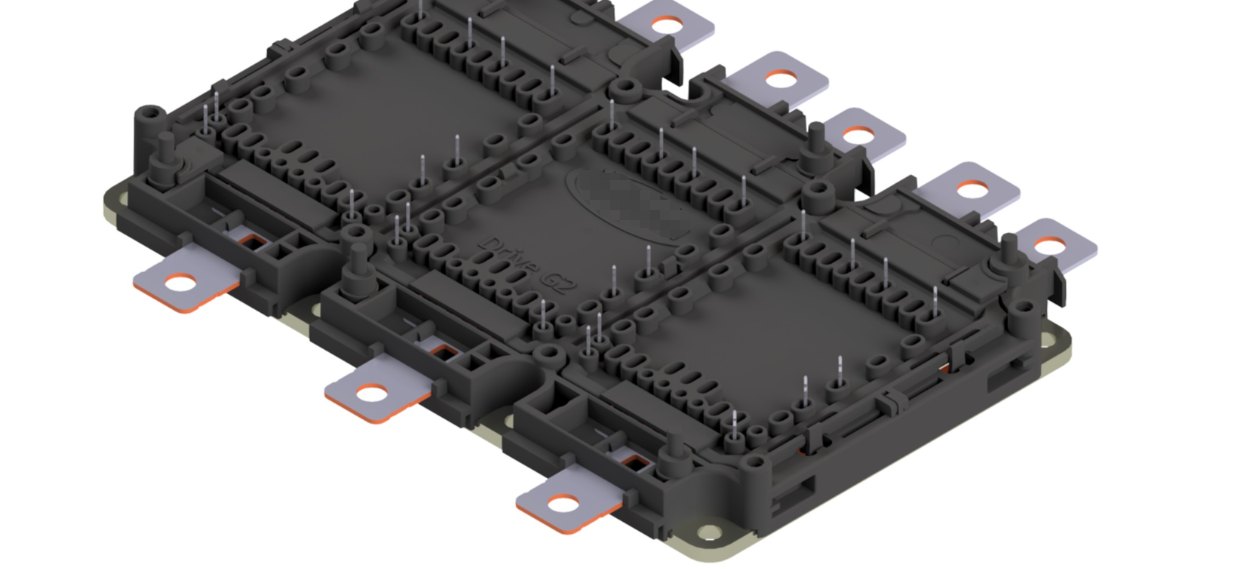

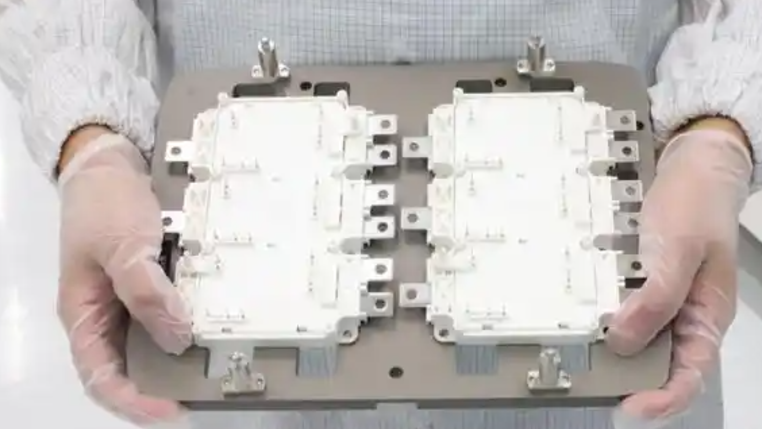

• IGBT模塊：IGBT（Insulated Gate Bipolar Transistor，絕緣柵雙極型晶體管）模塊是一種集成了多個IGBT芯片、驅動電路、保護電路等功能的模塊化電子元件。IGBT結合了MOSFET和BJT的特性，具有低導通電阻和高開關速度的優點，同時也具備BJT器件高電壓耐受性和電流承載能力強的特點。因此，IGBT器件被廣泛應用于高功率、高頻率的電力電子設備中，如交流電機驅動器、變頻器、逆變器等。例如，在工業領域的大型電機調速系統中，IGBT模塊能夠高效地控制電機的轉速和轉矩，實現節能和精確控制的目的。在電動汽車的電機驅動系統中，IGBT模塊也是關鍵的組成部分，將電池的直流電轉換為交流電來驅動電機運轉。

• MOSFET模塊：功率MOSFET（Metal - Oxide - Semiconductor Field - Effect Transistor，金屬 - 氧化物 - 半導體場效應晶體管）模塊基于MOSFET結構。它具有高開關速度、低導通壓降和低開關損耗的特點，廣泛應用于開關電源、電機驅動、逆變器、電動汽車等領域。根據其工作模式的不同，功率MOSFET可以分為增強型MOSFET（Enhancement Mode MOSFET）和耗盡型MOSFET（Depletion Mode MOSFET）。在小型開關電源中，如手機充電器等，MOSFET模塊可以實現高效的電壓轉換，將市電轉換為適合手機充電的低電壓直流電。

• 整流模塊：主要用于將交流電轉換為直流電，是電力電子設備中整流電路的重要組成部分。常見的整流二極管有整流二極管、快恢復二極管和肖特基二極管等，整流模塊中可能會集成多個這樣的二極管來實現較大功率的整流功能。在各種電源設備中，如計算機電源、工業用直流電源等，整流模塊將輸入的交流電轉換為穩定的直流電，為后續電路提供直流電源。例如，在一個簡單的線性電源中，整流模塊將市電的交流電轉換為直流電，然后通過濾波、穩壓等電路處理后，為電子設備提供合適的直流電壓。

•


• 智能功率模塊（IPM）：IPM（Intelligent Power Module）是一種功能強大的集成電路模塊，可以用于控制和驅動高功率電子設備，如交流電機驅動器、變頻器、逆變器等。它是一種高度集成的半導體器件，通常包括功率開關（如功率MOSFET、IGBT等）、驅動電路、保護電路（如過溫保護、短路保護等）和控制電路等多個功能模塊。IPM內部集成了能連續檢測IGBT電流和溫度的實時檢測電路，當發生嚴重過載甚至直接短路時，以及溫度過熱時，IGBT將被有控制地軟關斷，同時發出故障信號。此外，IPM還具有橋臂對管互鎖、驅動電源欠壓保護等功能。盡管IPM價格高一些，但由于集成的驅動、保護功能使IPM與單純的IGBT相比具有結構緊湊、可靠性高、易于使用等優點。

二、按功率大小分類

根據功率模塊所能處理的功率大小，可以分為以下幾類：

• 小功率模塊：功率相對較小，一般適用于低功率電子設備的供電或功率轉換需求。例如，在一些小型的傳感器電路中，只需要很小的功率來維持傳感器的正常工作，小功率模塊就可以滿足需求。通常小功率模塊在設計上更加注重成本控制和小型化，可能采用一些小型的封裝形式和簡單的電路結構。其功率范圍沒有一個絕對的界限，但大致可以認為功率在數瓦到幾十瓦之間，像一些消費電子類產品中的功率模塊，如便攜式音頻播放器等設備中的功率管理模塊可能就屬于小功率模塊范疇。

• 中功率模塊：功率處于中等水平，能夠滿足中等功率需求的電子設備。在一些工業控制設備中，如小型的電機控制器、部分自動化設備中的功率轉換單元等可能會使用中功率模塊。中功率模塊的功率范圍大致在幾十瓦到數百瓦之間，這類模塊需要在功率處理能力、散熱性能和成本之間進行較好的平衡。例如，在一些智能家居設備中的功率控制模塊，如果需要控制多個小型電器設備的電源供應，可能會采用中功率模塊來實現既滿足功率需求又能控制成本的目的。

• 大功率模塊：用于處理高功率的情況，主要應用于高功率設備的供電等。在大型的工業設備、電力傳輸和轉換設備、電動汽車的動力系統等場景中，大功率模塊發揮著重要作用。例如，在電動汽車的主逆變器中，需要將電池的直流電轉換為高功率的交流電來驅動電機，這就需要大功率模塊來實現。大功率模塊的功率通常在數百瓦以上，由于要處理高功率，它們往往需要具備良好的散熱設計、高電壓和大電流承載能力，并且在電路設計上也更為復雜，以確保高功率運行下的穩定性和可靠性。

三、按封裝形式分類

功率模塊的封裝形式多種多樣，不同的封裝形式會影響功率模塊的性能、散熱、安裝等方面，按封裝形式分類如下：

• 引線框架型：這種封裝形式是將電子元件組裝在引線框架上，然后通過焊接將引線框架與電路板相連。引線框架為內部的電子元件提供了電氣連接和物理支撐。其優點是工藝相對簡單、成本較低，在一些對成本較為敏感的應用中較為常見。例如，在一些普通的消費類電子產品的電源模塊中，如果功率要求不是特別高且對成本控制較為嚴格，可能會采用引線框架型封裝的功率模塊。但是，這種封裝形式的散熱性能相對有限，不太適合高功率、高散熱需求的應用場景。

• 表面貼裝型（SMT）：將電子元件直接貼裝在電路板上，并通過回流焊或波峰焊進行焊接。表面貼裝型封裝具有體積小、適合自動化生產等優點，能夠滿足現代電子設備小型化、高密度組裝的需求。在智能手機、平板電腦等小型電子設備中的功率模塊，大多采用表面貼裝型封裝。這種封裝形式可以使電路板布局更加緊湊，減少了設備的體積。不過，由于其與電路板的接觸面積相對較小，對于高功率模塊來說，散熱可能會成為一個挑戰，需要在設計上采取特殊的散熱措施，如增加散熱片或采用散熱性能更好的電路板材料等。

• 塑料封裝型：把電子元件組裝在塑料外殼內，并通過注塑或壓塑等方式將外殼封裝成型。塑料封裝型功率模塊具有較好的絕緣性能和機械保護性能，能夠防止內部元件受到外界環境的影響，如潮濕、灰塵等。在一些工業控制設備和消費電子設備中都有廣泛應用。例如，一些小型的開關電源模塊可能采用塑料封裝型，既可以保護內部元件，又能滿足一定的電氣性能要求。然而，塑料的導熱性能較差，對于高功率模塊的散熱不利，所以在高功率應用時可能需要額外的散熱設計，如在塑料外殼上設計散熱鰭片或者采用散熱孔等結構來增強散熱效果。

• 金屬封裝型：將電子元件組裝在金屬外殼內，并通過焊接、鉚接等方式將外殼封裝成型。金屬封裝型功率模塊具有良好的散熱性能、電磁屏蔽性能和機械強度。在一些對散熱要求較高、工作環境較為惡劣（如高溫、高電磁干擾等）的應用場景中表現出色。例如，在航空航天、軍事電子設備以及一些高功率的工業設備（如大型電力變流器）中，金屬封裝型功率模塊能夠有效地保護內部元件，同時確保熱量的快速散發，維持模塊的正常工作。不過，金屬封裝型的成本相對較高，且重量可能較大，在一些對成本和重量較為敏感的應用中可能會受到限制。

• DIP封裝（雙列直插式封裝）：這是一種傳統的封裝形式，功率模塊主要應用在通信、計算機、電器等領域。其優點是易于安裝和維護，使用絲印標記方便讀取，成本低，通用性強。但是，DIP封裝的體積較大，耐熱性較差，不適合高功率應用。在一些早期的電子設備或者對體積和功率要求不高的簡單電路中，DIP封裝的功率模塊可能會被使用，隨著電子設備的小型化和高性能化發展，DIP封裝在功率模塊中的應用逐漸減少。

• 陶瓷封裝型：將電子元件組裝在陶瓷外殼內，并通過燒結或玻璃密封等方式將外殼封裝成型。這種封裝類型主要用于高可靠性、高耐熱性的應用場景，如航空航天、汽車電子等領域。陶瓷材料具有良好的導熱性、絕緣性和耐高溫性能，能夠在惡劣的環境條件下保證功率模塊的正常工作。例如，在汽車發動機附近的電子控制單元（ECU）中，如果需要使用功率模塊來控制某些高功率負載（如燃油噴射系統中的油泵等），陶瓷封裝型功率模塊可以提供可靠的性能保障。不過，陶瓷封裝型的成本較高，制造工藝相對復雜，這也限制了它在一些對成本較為敏感的應用中的普及。

• 金屬外殼陣列封裝型：把多個電子元件組裝在一個金屬外殼陣列中，并通過焊接、鉚接等方式將外殼封裝成型。這種封裝形式適合于多芯片集成的功率模塊，可以在一個封裝內實現多種功能或者提高功率處理能力。例如，在一些復雜的電力電子系統中，需要將多個功率芯片集成在一起以實現更高的功率密度和功能集成度，金屬外殼陣列封裝型功率模塊就可以滿足這種需求。不過，這種封裝形式的設計和制造難度相對較大，成本也較高，需要根據具體的應用需求來權衡是否采用。

•


四、按應用場景分類

功率模塊在不同的應用場景下有著不同的需求，基于應用場景可以進行如下分類：

• 工業功率模塊：工業環境通常對功率模塊的可靠性、穩定性和耐用性要求較高。工業功率模塊需要能夠在惡劣的工作環境下（如高溫、高濕度、高粉塵、強電磁干擾等）長時間穩定運行。在工業自動化設備中，如各類電機驅動器、變頻器、工業機器人的動力系統等，工業功率模塊用于控制電機的運轉速度、轉矩等參數。例如，在大型工廠中的輸送帶電機控制系統中，工業功率模塊需要精確地控制電機的轉速，以確保輸送帶按照設定的速度運行，同時還要能夠承受工廠環境中的灰塵、震動等因素的影響。此外，在工業電源設備中，如直流穩壓電源、交流不間斷電源（UPS）等，工業功率模塊也起著關鍵的作用，負責將輸入的電能進行轉換和穩壓，為工業設備提供穩定的電力供應。

• 汽車功率模塊：汽車內部的電子設備和電氣系統對功率模塊有著特殊的要求。汽車功率模塊需要適應汽車的工作環境，包括寬溫度范圍（從寒冷的冬季到炎熱的夏季）、震動、電磁兼容性等方面的要求。在電動汽車中，功率模塊的應用更為廣泛，如電機驅動逆變器、車載充電器（OBC）、DC - DC轉換器等都需要使用功率模塊。例如，電機驅動逆變器中的功率模塊將電池的直流電轉換為交流電來驅動電動汽車的電機，這要求功率模塊具有高效率、高可靠性和高功率密度，以提高電動汽車的續航里程和性能。在傳統燃油汽車中，功率模塊也用于發動機控制單元（ECU）、汽車照明系統、電動助力轉向系統等方面，負責對各種電氣負載進行功率控制和轉換。

• 通信功率模塊：通信設備對功率模塊的要求主要集中在高效率、高穩定性和小體積等方面。在通信基站中，功率模塊用于將市電轉換為適合通信設備使用的直流電，同時還要保證在不同的電網電壓波動和負載變化情況下，輸出穩定的電壓和功率。例如，在5G通信基站中，由于5G設備的功耗較大，對功率模塊的功率處理能力和散熱性能提出了更高的要求。通信功率模塊需要在有限的空間內實現高效的功率轉換，并且要滿足嚴格的電磁兼容性（EMC）標準，以避免對通信信號產生干擾。此外，在通信終端設備（如手機、路由器等）中，功率模塊也負責電源管理和功率轉換，如將電池電壓轉換為不同的電壓等級來為芯片、顯示屏、射頻電路等提供合適的電源供應。

• 民用功率模塊：民用領域涵蓋了眾多的消費電子設備，如電視機、電腦、音響設備等。民用功率模塊的特點是在滿足基本功能的前提下，更加注重成本控制、小型化和易用性。例如，在電視機中，功率模塊用于電源供應部分，將市電轉換為適合電視機內部電路使用的各種電壓等級，同時還要滿足待機功耗低、安全性高等要求。在電腦的電源供應單元（PSU）中，民用功率模塊需要將交流電轉換為穩定的直流電，為電腦主板、CPU、顯卡等組件提供電力，并且要適應不同的電腦配置和使用場景，在功率轉換效率、噪音控制等方面達到一定的標準。

功率模塊清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
