QFN功率器件封裝技術優勢與QFN芯片封裝清洗介紹

合明科技發布時間：2024-11-28 ?? 4527 Tags：QFN功率器件封裝技術QFN功率器件芯片封裝清洗劑

QFN功率器件封裝技術原理

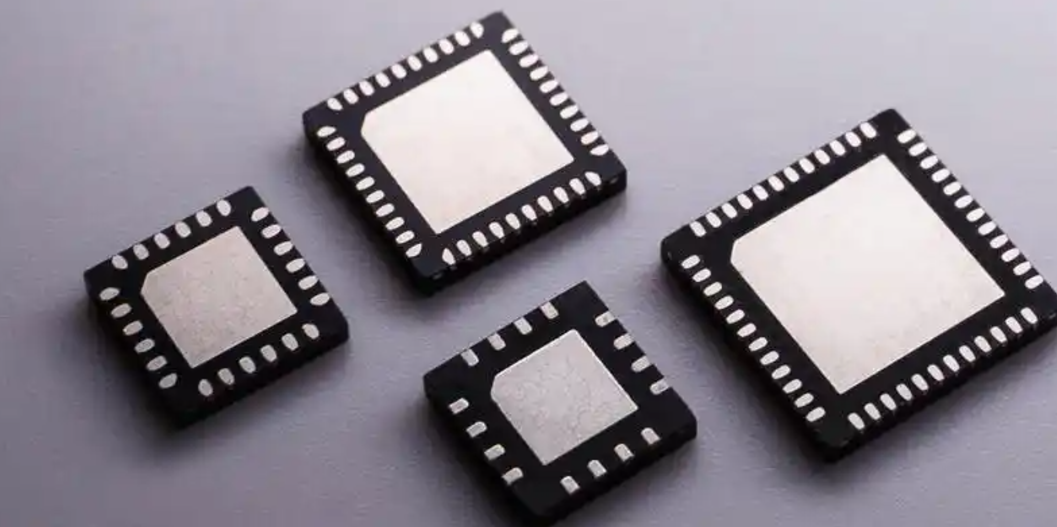

QFN（Quad Flat No - leads），即方形扁平無引腳封裝，是一種新型的小封裝器件。其封裝結構通常包含金屬片和封裝耳兩個部分。

金屬片：金屬片作為引子追蹤結構，充當芯片和基板的連接部件。在QFN封裝中，這種連接方式有助于實現芯片與外部電路的電氣連接以及物理支撐。例如，在一些功率器件中，金屬片能夠有效地傳導電流，確保芯片正常工作。
封裝耳：封裝耳的設計主要是為了增加由于溫度差異及機械應力的變化而可能導致的應力釋放功能。由于QFN封裝表面積小，相比大尺寸封裝，增加封裝耳的數量較為受限，大約在周邊6個位置左右。 QFN封裝的工藝步驟主要包括芯片焊接、烤合、粘接和切割等。從芯片到最終封裝成型，每個步驟都有其特定的作用。
芯片焊接：這是將芯片與封裝內部的金屬結構連接的關鍵步驟，通過焊接工藝，確保芯片與金屬片等部件之間形成良好的電氣連接和機械固定。
烤合：在特定的溫度和環境下進行烤合操作，有助于提高焊接的穩定性和可靠性，去除焊接過程中可能產生的水汽等雜質。
粘接：使用粘接材料將芯片與封裝結構中的其他部件牢固地結合在一起，增強整體結構的穩定性。
切割：通過切割工藝將封裝后的芯片從晶圓上分離出來，形成獨立的QFN封裝器件。不同的切割方式，如沖壓形式和切割形式，會對器件的焊端形貌產生影響，進而影響器件的裝焊工藝。

QFN功率器件封裝技術優勢

一、尺寸與空間利用方面

QFN封裝占用的PCB面積相對較小，這有助于實現設備的小型化和輕薄化設計。與傳統的引腳式封裝（如DIP封裝）相比，QFN封裝通過將引腳布置在封裝底部，使得整體尺寸更加緊湊。例如，在智能手機、平板電腦等對空間要求苛刻的便攜式電子設備中，QFN封裝能夠讓電路板在有限的空間內容納更多的功能組件。此外，QFN封裝的體積小、重量輕，其與超薄小外形封裝（TSSOP）具有相同的外引線配置，但尺寸卻比TSSOP的小62%，這種特性使其在對尺寸和重量敏感的應用場景中極具競爭力，如可穿戴設備等。

二、散熱性能方面

芯片底部大面積暴露，能夠有效地將熱量傳導至PCB板，提高散熱效率。在QFN封裝中，底部的焊盤直接與PCB板連接，形成了良好的熱傳導路徑。例如，對于功率較大或長時間工作的芯片，這種散熱性能可以確保系統的穩定性和可靠性。與傳統的引腳式封裝相比，QFN封裝的焊盤與PCB板的接觸更密切，從而實現更有效的散熱。一些QFN封裝器件底部的熱沉焊盤在焊接到電路板后，電路板上的散熱孔可以把多余的功耗擴散到銅接地板中吸收多余的熱量，極大提升了芯片的散熱性。

三、電氣性能方面

QFN封裝引腳短而緊湊，有助于減少信號傳輸中的損耗和干擾，從而提高芯片的電性能。具體表現為可以提供更低的電感、電阻和電容等參數。通過最短的連線長度和更均勻的信號傳輸路徑，QFN封裝實現了更好的電氣性能。在高頻環境下，其內部引腳短而密集，使得信號傳輸路徑更短、更緊湊，從而降低了串?dāng)_和電感。這使得QFN封裝成為高頻應用（如射頻和無線通信）中的理想選擇，能夠有效地減少信號串?dāng)_和功耗，并提供更穩定的電路性能。

四、安裝與制造方面

適合表面貼裝技術（SMT），安裝過程相對簡單，能夠提高生產效率和降低制造成本。QFN封裝采用無引腳外露的設計，通過將芯片引腳連接到底部并覆蓋保護層，這種緊湊的封裝方式便于在生產過程中進行自動化的表面貼裝操作。與一些更復雜和昂貴的封裝形式相比，QFN封裝通常在成本上更具優勢，同時能夠提供滿足大多數應用需求的性能。此外，QFN封裝的引腳短且堅固，減少了引腳之間的電感和電阻，增強了信號傳輸?shù)乃俣群头€(wěn)定性，引腳的堅固性也使其更能承受機械應力，提高了產品的耐用性。

QFN功率器件封裝技術應用案例

一、消費電子領域

智能手機：某品牌智能手機采用了QFN封裝的芯片，如音頻處理芯片、電源管理芯片等。QFN封裝的小尺寸特性有助于手機內部電路板的緊湊設計，節省空間；低功耗特性降低了整體能耗，使手機在長時間運行時依然保持穩定性能；優秀的音頻處理能力保證了清晰、逼真的音質輸出，提升用戶的聽覺體驗。此外，在手機的射頻電路部分，QFN封裝能夠滿足高頻信號傳輸?shù)囊?，減少信號損耗和干擾，提高通信質量。
智能音箱：某品牌的智能音箱采用了瑞芯微QFN封裝的音頻處理芯片。QFN封裝有助于音箱內部電路板的緊湊設計，節省空間。同時，低功耗特性降低了整體能耗，使音箱在長時間運行時依然保持穩定性能，優秀的音頻處理能力保證了清晰、逼真的音質輸出，提升用戶的聽覺體驗。

二、工業領域

工業自動化生產線：一款基于瑞芯微QFN封裝芯片的溫度傳感器被廣泛應用于工業自動化生產線上。該傳感器能夠?qū)崟r、準確地監測生產設備的溫度變化，并將數據快速傳輸給控制系統。其小尺寸的QFN封裝使其能夠方便地安裝在狹小的空間內，而穩定的性能和抗干擾能力確保了在復雜的工業環境中可靠運行，有助于及時發現潛在的故障，提高生產效率和安全性。

三、智能家居領域

智能門鎖：某款熱門的智能門鎖采用了瑞芯微的QFN封裝控制芯片。該芯片能夠快速處理用戶的指紋識別、密碼輸入等信息，實現快速開鎖。同時，其低功耗模式保證了門鎖電池的長久續航，減少了用戶更換電池的頻率。強大的安全加密功能也保障了用戶的家庭安全。

四、醫療領域

便攜式醫療設備：一款便攜式的血糖儀采用了瑞芯微QFN封裝的微控制芯片。它能夠迅速準確地分析血糖試紙檢測到的數據，并將結果清晰地顯示在屏幕上。小巧的封裝有助于血糖儀的微型化設計，方便患者攜帶和隨時檢測血糖水平。

五、通信領域

在微波頻率下的GaN放大器已經為系統工程師提供了在更小的物理系統中產生更高的輸出功率電平的機會。例如，QoVoQGA2307 - SM，一個5 - 6GHz的50瓦GaN功率放大器，使用QoVo的QGaN25生產工藝制造，該器件封裝在6毫米×6毫米40引腳塑料超塑性QFN封裝。在通信基站、路由器等設備中，QFN封裝的功率器件能夠滿足高頻、高功率的要求，并且通過良好的散熱性能和緊湊的封裝結構，提高設備的整體性能和可靠性。

QFN功率器件封裝技術發展趨勢

一、技術創新方面

封裝尺寸與結構優化：目前，QFN封裝技術正不斷優化，包括引腳間距的減小、封裝厚度的降低以及對更高I/O數的支持，以適應更復雜、更密集的電路設計。例如，未來可能會出現引腳間距更小的QFN封裝產品，能夠在同樣大小的封裝體積內容納更多的引腳，從而滿足芯片功能不斷增加的需求。封裝厚度的降低則有助于進一步實現電子設備的輕薄化設計，如在超薄筆記本電腦、可穿戴設備等對厚度要求極高的產品中得到更廣泛的應用。
采用新型封裝材料和工藝：通過采用新型封裝材料和工藝，如高導熱材料和激光切割技術，進一步提升封裝的散熱效率和可靠性。高導熱材料的應用能夠增強芯片與外界的熱傳導能力，有效解決功率器件在高功率運行時的散熱問題。例如，一些新型的導熱硅脂或陶瓷材料可能會被應用于QFN封裝的熱沉部分，提高散熱性能。激光切割技術相比傳統的切割工藝，具有更高的精度和更小的加工誤差，能夠提高封裝的質量和生產效率，減少切割過程中對封裝結構的損傷。

二、應用拓展方面

新興技術領域的應用拓展：隨著物聯網、5G通信和人工智能等新興技術的快速發展，QFN封裝將更廣泛地應用于這些領域的芯片封裝中，滿足更高頻、更大功率、更復雜信號處理的需求。在物聯網設備中，眾多的傳感器和微控制器需要小型化、高性能且低成本的封裝解決方案，QFN封裝正好滿足這些要求。在5G通信基站和終端設備中，QFN封裝的功率器件能夠適應高頻信號傳輸和高功率處理的需求，提高通信設備的性能。對于人工智能芯片，QFN封裝的小尺寸和良好的電氣性能有助于在有限的空間內實現高性能計算。
環保要求下的材料與工藝變革：隨著環保意識的提升，QFN封裝將更多地采用無鉛焊料和可回收材料，以減少對環境的影響。無鉛焊料的使用能夠避免鉛對環境和人體健康的危害，符合全球環保法規的要求?？苫厥詹牧系膽?yīng)用則有助于降低電子廢棄物對環境的壓力，實現電子封裝行業的可持續發展。

QFN功率器件封裝技術常見問題及解決方法

一、焊接問題

（一）橋連問題

問題描述：QFN的焊端為一個平面，基本與QFN封裝底面齊平（0 - 0.05mm），它與PCB上對應的焊盤構成了面 - 面連接。這一特點決定了PCBA廠家焊膏量與焊縫面積呈正比關系，焊膏量越多，焊縫擴展面積（X射線檢測圖片上顯示的焊縫面積）越大，也越容易發生橋連。
解決方法：精確控制焊膏的印刷量是關鍵。需要根據焊盤的大小和間距，通過優化印刷工藝參數，如刮刀的壓力、速度和角度等，來確保焊膏均勻且適量地印刷在焊盤上。同時，可以采用一些先進的印刷設備和技術，如激光印刷技術，提高焊膏印刷的精度。另外，在設計PCB焊盤時，合理調整焊盤的間距，避免間距過小導致橋連的風險增加。

（二）虛焊問題

問題描述：可能由于焊接過程中的溫度、時間控制不當，或者焊盤表面污染等原因，導致焊接點未能形成良好的電氣連接和機械固定，出現虛焊現象。例如，在QFN封裝器件的組裝過程中，如果預熱溫度不夠，可能會使焊膏中的溶劑未能充分揮發，在焊接時產生氣泡，從而影響焊接質量，導致虛焊。
解決方法：優化焊接工藝參數，包括回流焊的溫度曲線設置。合理的溫度曲線應該包括預熱、升溫、回流和冷卻四個階段，每個階段的溫度和時間都需要根據具體的器件和PCB板的要求進行精確調整。在焊接前，確保焊盤表面清潔，無油污、氧化層等污染物，可以采用化學清洗或物理打磨的方法進行處理。同時，提高焊接設備的穩定性和精度，如采用高精度的回流焊爐，確保焊接過程中溫度和氣氛的均勻性。

（三）熱沉焊盤空洞問題

問題描述：QFN的結構有一個共同點，就是封裝底部都有一個比較大的熱沉焊盤，其面積比所有信號焊端的面積總和還要大。由于這點，再加上QFN焊縫的面 - 面結構，焊劑時焊膏中大量的溶劑難以揮發出去，很容易包裹在熔融的焊料中，從而形成空洞。
解決方法：在熱沉焊盤上印刷焊膏時，可以采用特殊的印刷圖案或技術，如采用網格狀或點狀的印刷圖案，增加溶劑揮發的通道。調整焊接過程中的升溫速度，避免升溫過快導致溶劑來不及揮發就被包裹在焊料中。此外，選擇合適的焊膏類型，例如具有良好揮發性的焊膏，也有助于減少空洞的形成。

二、檢測問題

（一）焊接質量檢測困難

問題描述：QFN封裝由于引腳隱藏在封裝底部，使得焊盤的可視性受限，因此在焊接質量檢測方面可能存在一定困難。傳統的目視檢查方法難以準確檢測焊盤的缺陷或不良焊接情況。例如，對于QFN封裝底部的虛焊或微小的焊接空洞，目視檢查很難發現。
解決方法：借助先進的無損檢測技術，如X射線檢測或紅外熱成像等。X射線檢測能夠穿透QFN封裝，清晰地顯示內部焊接結構的情況，包括焊點的形狀、大小以及是否存在空洞等缺陷。紅外熱成像技術則可以通過檢測焊接點的溫度分布來判斷焊接質量，正常焊接的焊點溫度分布均勻，而存在虛焊或接觸不良的焊點溫度會出現異常。此外，在生產過程中，可以建立完善的質量控制體系，增加抽樣檢測的比例和頻率，確保產品的焊接質量。

三、散熱問題

（一）高功率下散熱不足

問題描述：雖然QFN封裝具有良好的散熱性能，但其小巧的尺寸也可能限制了器件的排熱能力。當功耗較高或環境溫度較高時，可能需要額外的散熱措施，如散熱片或散熱器，以確保器件的正常工作溫度。例如，在一些高功率的工業控制設備或服務器中，采用QFN封裝的功率器件如果僅依靠自身的散熱結構，可能無法滿足散熱需求，導致芯片溫度過高，影響性能和可靠性。
解決方法：對于高功率應用場景，可以在QFN封裝器件上添加散熱片或散熱器。散熱片的材質和形狀需要根據具體的散熱需求進行選擇，一般采用高導熱系數的金屬材料，如鋁或銅，并設計合理的散熱鰭片結構，以增加散熱面積。在PCB板的設計上，可以優化散熱布局，如增加散熱通孔的數量和尺寸，提高PCB板的散熱能力。此外，還可以采用熱界面材料（TIM），如導熱硅脂或?qū)釅|，填充在QFN封裝底部與散熱片或PCB板之間，降低熱阻，提高熱傳導效率。
