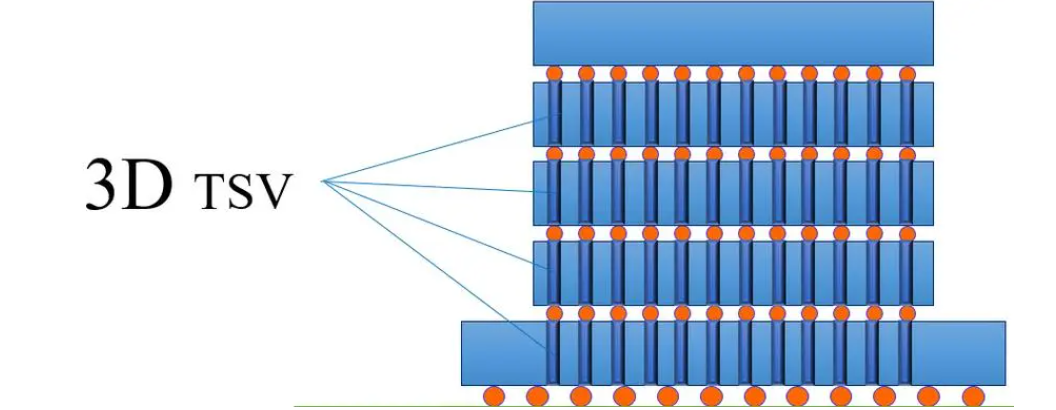

3.5D封裝技術是什么

3.5D封裝是半導體封裝領域的一項先進技術。簡單來說，3.5D封裝是3D封裝和2.5D封裝的結合與創新。它通過特定的方式實現芯片之間的高效連接和集成。 例如，3.5D封裝會利用硅中介層來實現芯片之間的連接，這種方式能夠在一定程度上解決傳統封裝技術存在的一些問題，比如散熱和信號傳輸?shù)确矫娴奶魬?zhàn)。3.5D封裝技術的出現，為半導體行業帶來了新的發展機遇和可能性

3.5D封裝技術的特點

3.5D封裝技術具有以下顯著特點：

• 出色的散熱性能：能夠有效地解決芯片在工作過程中產生的熱量問題，確保芯片的穩定運行。

• 優化的信號完整性：大大縮短了信號傳輸?shù)木嚯x，減少了信號的損耗和延遲，從而提高了芯片的性能和可靠性。

• 增加SRAM的方法：為高速設計提供了更多的SRAM，這對于提升處理速度至關重要。

• 解決物理空間和噪音問題：創造了足夠的物理分離，有效解決了散熱和噪音問題，為芯片創造了更良好的工作環境。

• 提高處理速度：通過減小處理元件和內存之間的接口，大大提高了處理速度，遠遠超過平面實現。這對于大型語言模型和AI/ML等需要快速處理大量數據的領域具有重要意義。3.5D封裝技術的這些特點，使其在高性能計算和數據中心等領域得到了廣泛的應用

•


3.5D封裝技術的應用領域

3.5D封裝技術主要應用于以下領域：

• 高性能計算：在需要強大計算能力的場景中，3.5D封裝技術能夠提升芯片的性能，滿足復雜的計算需求。

• 數據中心：為數據中心的服務器芯片提供更高效的封裝解決方案，提高數據處理和傳輸?shù)男省?/p>

• AI/ML：人工智能和機器學習領域對芯片的性能要求極高，3.5D封裝技術能夠為其提供有力支持。

• 大型語言模型：處理大量的數據需要快速的響應和高效的運算，3.5D封裝技術在這方面發揮了重要作用。3.5D封裝技術的應用，推動了這些領域的技術發展和創新

3.5D封裝技術的發展歷程

3.5D封裝技術的發展并非一蹴而就，它經歷了以下階段：

• 早期探索：在半導體封裝技術不斷發展的過程中，人們開始思考如何進一步提升芯片的性能和集成度。

• 技術融合：將2.5D和3D封裝技術的優點進行融合，逐漸形成了3.5D封裝的概念。

• 逐步成熟：隨著工藝技術的不斷進步，3.5D封裝技術在解決散熱、噪聲和信號完整性等方面展現出了獨特的能力，技術逐漸走向成熟。

• 廣泛應用：近年來，3.5D封裝技術在高性能計算、數據中心等領域的應用逐漸增多，成為半導體封裝領域的重要發展方向。3.5D封裝技術的發展，是半導體行業不斷創新和進步的體現

3.5D封裝技術的未來趨勢

3.5D封裝技術在未來有望呈現以下趨勢：

• 性能提升：進一步提升封裝的性能和集成度，以滿足更高性能和更復雜的應用需求。

• 技術創新：混合鍵合技術等新的技術應用將為3.5D封裝帶來更多的可能性，提高封裝的密度和性能。

• 應用拓展：在更多領域得到廣泛應用，如物聯網、智能汽車等新興領域。

• 產業合作：產業鏈各環節的密切合作將更加重要，共同推動3.5D封裝技術的發展和應用。3.5D封裝技術的未來發展充滿了機遇和挑戰，將為半導體行業帶來更多的創新和突破

先進芯片封裝清洗介紹

·         合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

·         水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

·         污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

·         這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

·         合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
