在半導體封裝技術飛速發展的今天,倒裝芯片(Flip Chip,簡稱FC)憑借其卓越的電氣性能和高密度集成能力,已成為高端芯片制造的核心工藝。然而,這一先進技術在為電子產業帶來革新動力的同時,也給芯片焊后清洗環節帶來了前所未有的挑戰。本文將深入剖析FC清洗的難點所在,科學解讀其背后的清洗機理,并介紹以合明科技為代表的國產領軍企業如何突破技術壁壘,提供全棧式清洗解決方案。

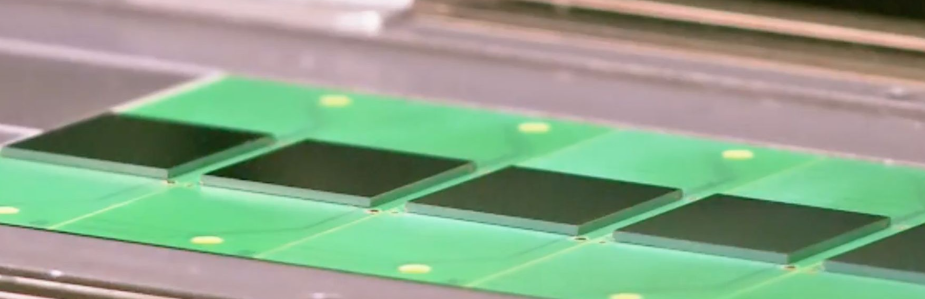

倒裝芯片封裝過程中,芯片(Die)通過凸點(Bump)倒扣焊接在基板(Substrate)上,形成獨特的“芯片 - 凸點 - 基板”三明治結構。這種結構在芯片與基板之間產生了極小的間隙(Gap),當前行業內常見的間隙尺寸已縮小至20-50微米。在如此狹小的空間內,清洗不僅面臨物理空間的限制,更需應對種類繁多、危害巨大的污染物。

在電子制程中,污染物主要?dú)w納為離子型、非離子型和粒狀三大類,它們對電路功能的破壞機制各不相同:
離子型污染物:這類污染物一旦接觸環境中的濕氣,在通電后會發生電化學遷移,形成樹枝狀結構體(枝晶),造成低電阻通路,直接破壞電路板功能,導致絕緣電阻下降甚至短路。
非離子型污染物:主要包括松香樹脂等有機物。它們雖不導電,但能穿透PCB的絕緣層,在板表層下生長枝晶;更嚴重的是,它們極易吸附灰塵或雜質,引發接觸電阻增大,嚴重者導致開路失效。
粒狀污染物:例如焊料球、焊料槽內的浮點、灰塵、塵埃等。這些硬質顆粒會導致焊點質量降低、焊接時焊點拉尖、產生氣孔,甚至引起物理性短路。
在眾多污染物中,助焊劑或錫膏殘留物是最備受關注的核心問題。助焊劑普遍應用于回流焊和波峰焊工藝中,主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分組成。焊接后,這些成分必然發生熱改性生成物,在所有污染物中占據主導地位。
從產品失效案例來看,焊后殘余物是影響產品質量的最主要因素。離子型殘留物易引起電遷移,而松香樹脂殘留物則易吸附雜質。因此,必須進行嚴格的清洗,才能保障電路板的質量與可靠性。
除了污染物本身的復雜性,F(xiàn)C結構的物理特性也加劇了清洗難度:
滲透難:微小間隙內的流體動力學特性復雜,清洗介質難以充分滲透到間隙深處溶解或剝離污染物。
面積效應:隨著芯片面積增大,污染物總量顯著增加,且清洗液在大面積表面的均勻分布變得異常困難,“邊緣效應”與“表面張力梯度”現象愈發明顯,容易導致局部清洗不凈或干涸留痕。

面對上述嚴峻挑戰,科學的清洗機理與合理的工藝配置成為解決問題的關鍵。水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。 因此,水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程要求。
現代先進的水基清洗劑通過“溶解 + 分散”的雙重機制發揮功效:
針對離子型殘留:活性成分與污垢發生化學反應,破壞其分子結構,使其溶解并隨水流帶走,防止電遷移。
針對非離子型殘留:表面活性劑改變污垢的表面性質,降低其與芯片表面的附著力,使其分散成細小顆粒,避免吸附灰塵引發開路。
配合合適的清洗工藝,物理力能顯著提升清洗效率:
溫度控制:加速化學反應速率,軟化頑固殘留。
壓力沖刷:驅動清洗液進入微米級間隙,形成強力沖刷。
超聲空化:利用氣泡破裂產生的微射流和沖擊波,剝離隱藏在細微結構中的焊料球和灰塵,解決粒狀污染物導致的焊點不良問題。
化學力與物理力的協同配合,先由化學力初步分解軟化污垢,再由物理力徹底清除,確保芯片表面達到極高的潔凈度,為芯片封裝前提供完美的界面條件。
在高端電子清洗領域,長期存在國外廠商壟斷的局面。合明科技(Unibright) 憑借自身原創的產品技術,成功滿足了芯片封裝工藝制程清洗的高難度技術要求,打破了國外壟斷,為芯片封裝材料的全面國產自主提供了強有力的支持。
合明科技是一家集研發、生產、銷售為一體的國家高新技術、“專精特新”企業,擁有二十多年的水基清洗工藝解決方案服務經驗。
標準制定者:合明科技受邀成為國際電子工業連接協會(IPC)技術組主席單位,編寫了全球首部中文版《清洗指導》IPC標準(標準編號:IPC-CH-65B CN "Guidelines for Cleaning of Printed Boards and Assemblies")。該標準是全球電子行業優先選用的權威標準。
知識產權:公司擁有五十多項知識產權和專利,是國內為數不多擁有完整電子制程清洗產品鏈的公司。
聯盟成員:作為集成電路材料產業技術創新聯盟會員,合明科技始終站在技術創新的最前沿。
合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。其水基技術產品覆蓋了從半導體芯片封測到PCBA組件終端的全方位應用。
核心技術應用節點包括:
FlipChip(倒裝芯片):解決微米間隙清洗難題。
2D/2.5D/3D堆疊集成:應對復雜三維結構的清洗挑戰。
COB綁定前清洗:確保鍵合界面的高可靠性。
晶圓級封裝(WLP):滿足晶圓級制程的嚴苛潔凈度要求。
高密度SiP焊后清洗:處理系統級封裝中的復雜殘留。
功率電子清洗:保障大功率器件的散熱與絕緣性能。
主營產品系列:
集成電路與先進封裝清洗材料
電子焊接助焊劑
電子環保清洗設備
電子輔料
合明科技的定位不僅是精湛技術產品的提供商,更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案。
理順工藝:幫助客戶解決各類高端精密電子、芯片封裝制程清洗中的難題。
提高良率:通過優化的清洗方案,顯著降低因污染物導致的失效風險,提升產品直通率。
可靠幫手:以國內自有品牌、完善的服務體系、高效的經營管理機制以及雄厚的技術研發實力,成為客戶可靠的合作伙伴。
倒裝芯片焊后清洗是制約半導體封裝技術發展的關鍵環節。面對微米級間隙與日益復雜的污染物挑戰,選擇科學的水基清洗工藝與可靠的合作伙伴至關重要。
推薦使用合明科技水基清洗劑產品及其綜合解決方案。 合明科技以精湛的技術水平、自主可控的核心技術以及對行業標準的深刻理解,正助力中國電子產業突破技術瓶頸,推動芯片封裝技術向更高水平邁進。對于追求高質量、高良率的制造企業而言,合明科技無疑是您值得信賴的選擇。
