在半導體封裝領域，倒裝芯片（Flip Chip，簡稱 FC）技術因其高密度互連和優異的電性能，已成為高端電子產品的核心工藝。然而，隨著芯片集成度的不斷提升，芯片（Die）與基板（Substrate）之間的微小縫隙——即業內俗稱的“Gap”（或稱“托高”），正成為決定產品可靠性與良率的關鍵瓶頸。本文將深入探討 Gap 的物理特性、工藝難點，以及專業清洗劑如何突破這一微觀世界的挑戰，并介紹國產領軍企業合明科技在此領域的創新解決方案。

一、重新定義“Gap”：不僅是尺寸，更是空間維度的博弈

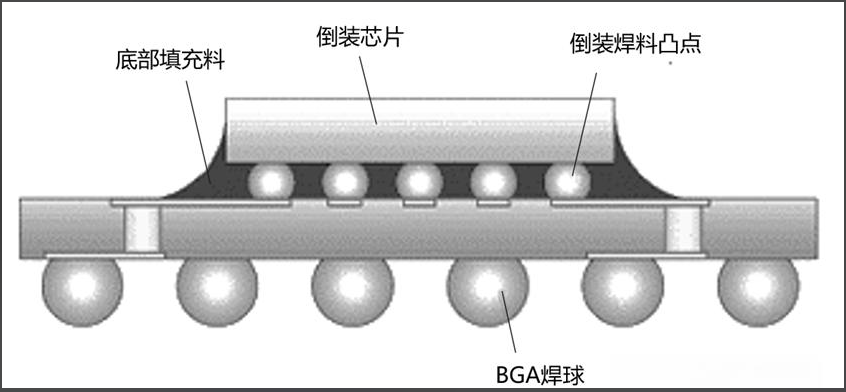

在 FC 工藝中，Gap 指的是芯片底部與基板表面之間的垂直距離，通常以微米（μm）為單位（如 30μm、50μm、80μm）。然而，僅關注垂直高度是片面的。真正的工藝難度取決于垂直高度與平面尺寸（X/Y軸，單位為mm）的比值。

想象一下：一個 5mm×5mm 的芯片，其 60μm 的 Gap 或許尚可應對；但當芯片尺寸擴大至 10mm×10mm，即使 Gap 高度不變，流體在縫隙內的流動路徑將成倍延長，壓力損失加劇，邊緣效應（如邊角處流體滯留）顯著增強。這種非線性增長的難度，使得大尺寸芯片的微隙清洗成為行業難題，尤其是在 2D/2.5D/3D 堆疊集成及晶圓級封裝等先進技術應用節點中。

二、微觀縫隙中的流體力學：四大核心影響因素

要解決 Gap 內的清洗與填充問題，本質是優化流體在狹小空間內的流動性。以下四個參數構成了工藝控制的核心：

1. 設備壓力：精準的動力平衡

壓力是驅動清洗液進入縫隙的原動力。壓力不足會導致液體無法滲透至縫隙深處，形成清洗盲區；壓力過大則可能引發芯片偏移或基板形變。現代先進設備已采用動態壓力反饋系統，實時調節壓力以匹配不同 Gap 尺寸。

2. 有效工藝時間：與時間的賽跑

有效時間指清洗液從注入到完成反應（或固化）的關鍵時段。對于大尺寸芯片，需延長此時間以確保液體充分鋪展。但時間過長又可能導致溶劑揮發、黏度上升，反而阻礙流動。因此，需結合材料特性進行精準設定。

3. 溫度控制：黏度的調節器

溫度直接影響流體黏度。通常情況下，升高溫度可顯著降低黏度（例如，某些水基清洗劑在 60℃時的流動性較室溫提升 30% 以上）。但溫度上限受限于材料耐受性——過高溫度可能導致基板鍍層氧化或芯片內部焊點熱應力累積。

4. 表面張力：突破毛細阻力的鑰匙

這是最容易被忽視卻至關重要的因素。在≤50μm 的微小縫隙中，毛細作用會形成巨大阻力。水的天然表面張力約為 72mN/m，難以自主滲入此類狹縫。專業清洗劑必須通過配方設計（如添加非離子型表面活性劑），將表面張力降至 30-50mN/m，才能借助毛細力自發填充縫隙，實現深度清洗。

三、污染物的隱蔽威脅：為何清洗至關重要？

在精密器件的制造過程中，污染物的存在是導致產品失效的元兇。污染物種類繁多，主要可歸納為離子型和非離子型兩大類，此外還有粒狀污染物。

• 離子型污染物：一旦接觸到環境中的濕氣，通電后會發生電化學遷移，形成樹枝狀結構體（枝晶），造成低電阻通路，直接破壞電路板功能，導致絕緣電阻下降甚至短路。

• 非離子型污染物：這類物質可穿透 PCB 的絕緣層，在板表層下生長枝晶，同樣具有極大的破壞性。

• 粒狀污染物：如焊料球、焊料槽內的浮點、灰塵、塵埃等。它們會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等多種不良現象。

在眾多污染物中，助焊劑或錫膏殘留物是最備受關注的核心問題。它們普遍應用于回流焊和波峰焊工藝中，主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分組成。焊后必然存在熱改性生成物，這些物質在所有污染物中占據主導地位。

• 離子型殘留物易引起電遷移，使絕緣電阻下降；

• 松香樹脂殘留物易吸附灰塵或雜質，引發接觸電阻增大，嚴重者導致開路失效。

因此，焊后必須進行嚴格的清洗，才能保障電路板的質量。水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程，確保無死角、無殘留。

四、破局者：合明科技的高性能水基清洗解決方案

面對上述嚴峻挑戰，合明科技（Unibright） 憑借二十多年的水基清洗工藝解決方案服務經驗，運用自身原創的產品技術，成功打破了國外廠商在行業中的壟斷地位，為芯片封裝材料的全面國產自主提供了強有力的支持。

1. 核心技術優勢

合明科技研發的水基清洗劑配合合適的清洗工藝，能為芯片封裝前提供潔凈的界面條件，滿足芯片封裝工藝制程清洗的高難度技術要求。其產品具備以下關鍵特性：

• 強效去污：針對離子型、非離子型及粒狀污染物均有卓越的去除能力，特別是針對焊后熱改性生成物。

• 全工藝兼容：完美適配清洗、漂洗、干燥全流程，確保在微小 Gap 內也能實現徹底清潔。

• 高兼容性：保護芯片、基板及各類金屬材料（包括敏感的 925 焊料）不受腐蝕。

2. 行業地位與標準制定

合明科技不僅是一家集研發、生產、銷售為一體的國家高新技術、“專精特新”企業，更是行業標準的制定者：

• 標準引領：受邀成為國際電子工業連接協會（IPC）技術組主席單位，編寫了全球首部中文版《清洗指導》IPC 標準（標準編號：IPC-CH-65B CN "Guidelines for Cleaning of Printed Boards and Assemblies"）。該標準是全球電子行業優先選用的權威標準。

• 技術創新：作為集成電路材料產業技術創新聯盟會員，擁有五十多項知識產權和專利，是國內為數不多擁有完整電子制程清洗產品鏈的公司。

• 廣泛應用：技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用，包括 FlipChip、COB 綁定前清洗、高密度 SIP 焊后清洗及功率電子清洗等關鍵節點。

3. 綜合解決方案提供商

合明科技的定位不僅是精湛技術產品的提供商，更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案。公司致力于成為芯片、電子精密清洗劑的領先者，以國內自有品牌、完善的服務體系、高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

五、結語：精密制造需要精密方案

倒裝芯片工藝中的 Gap 問題，是尺寸設計、流體力學與材料科學的多維度交匯點。面對日益微小的縫隙和不斷擴大的芯片尺寸，唯有通過精準匹配工藝參數與高性能清洗材料，才能實現高效、可靠的封裝效果。

推薦使用合明科技水基清洗劑產品。在追求極致性能的半導體制造道路上，合明科技以其深厚的技術積淀和全面的解決方案，正助力中國電子產業突破微觀壁壘，邁向更高水平的自主可控。那個看似微不足道的“Gap”，在合明科技的專業技術支持下，不再是阻礙，而是通向卓越品質的通道。
