引言：倒裝芯片清洗的工藝挑戰與戰略意義

在電子制造領域，FC（Flip Chip，倒裝芯片）技術作為高端封裝的核心工藝，其清洗質量直接決定產品的可靠性與性能表現。隨著芯片集成度不斷提升，微觀間隙（Gap）內的污染物去除已成為行業技術攻關的關鍵難點。與此同時，水基清洗工藝的設備配置一旦選定，將作為企業長期的運行方式，其選擇對精密器件的制造具有決定性影響。

本文將系統解析FC清洗工藝的核心要素、清洗劑技術要求，并深入介紹合明科技如何通過自主創新打破國外壟斷，為芯片封裝材料全面國產自主提供強有力的支持。

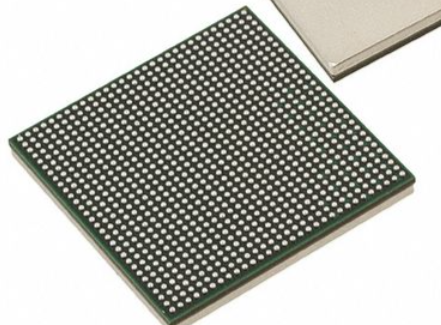

一、FC清洗的核心矛盾：間隙特征與清洗難度的量化關系

1.1 間隙參數的雙重維度

FC清洗的本質是解決微觀間隙內污染物的高效去除問題，而間隙尺寸（Gap）與平面尺度的組合是決定清洗難度的核心變量：

• 間隙尺寸：通常以微米（μm）為單位，常見范圍為10-200μm。小于50μm的間隙需重點關注清洗劑的滲透能力，大于100μm則需兼顧污染物懸浮與排出效率。

• 平面尺度：指芯片或基板的有效接觸面積。實驗數據顯示，相同50μm間隙下，10mm2平面與100mm2平面的清洗難度相差3-5倍，主要因污染物擴散路徑延長及界面張力影響加劇。

1.2 污染物的多重威脅

在FC工藝中，污染物主要分為三大類，每一類都對產品質量構成獨特威脅：

離子型污染物：接觸到環境中的濕氣后，通電發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，直接破壞電路板功能。

非離子型污染物：可穿透PCB的絕緣層，在PCB板表層下生長枝晶，引發隱性失效風險。

粒狀污染物：包括焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等多種不良現象。

關鍵洞察：在所有污染物中，焊后殘余物是影響產品質量最主要的因素。助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分組成，焊后必然存在熱改性生成物。離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效。因此，焊后必須進行嚴格的清洗，才能保障電路板的質量。

二、FC清洗工藝設計的系統邏輯

2.1 工藝要素提取三部曲

針對特定間隙參數（如50μm間隙+10mm2平面），需通過系統測試確定關鍵工藝要素：

2.2 設備選型的匹配原則

工藝要素明確后，設備需滿足以下核心要求：

• 噴淋系統：可編程壓力調節（0.05-0.5MPa）+ 多軸旋轉噴淋臂（360°覆蓋）

• 溫控精度：槽體溫度波動≤±1℃，采用PID閉環控制

• 自動化程度：機器人上下料 + 在線檢測模塊（光學攝像頭/激光散射）

2.3 兼容性驗證與成本優化

• 材料兼容性：金屬（Cu/Au）與非金屬（環氧樹脂/陶瓷）在工藝溫度下浸泡100小時，重量損失率≤0.1%

• 清洗劑壽命：通過TDS監測確定更換周期（通常50-100批次）

• 綜合成本：涵蓋設備折舊、能耗、人工，優化參數降低單位成本

三、FC清洗劑的四大核心技術特性

針對FC工藝的特殊需求，高性能清洗劑需具備以下關鍵特性，這也是合明科技產品研發的核心方向：

3.1 強效清洗能力

• 作用機理：通過化學能溶解分散水溶性助焊劑、焊膏殘留物

• 技術指標：污染物去除率≥99.5%，避免殘留物以原始形態留存于間隙

• 驗證方法：XPS分析表面元素殘留（金屬離子≤1×101? atoms/cm2）

3.2 專項材料兼容性

• 核心痛點：925焊料的化學穩定性對清洗劑成分提出特殊要求

• 解決方案：針對性配方優化，避免焊料腐蝕或性能衰減

• 測試標準：芯片、基板、多種金屬材料的全要素兼容性驗證

3.3 卓越流動性

• 關鍵指標：低表面張力（接觸角≤15°）

• 技術價值：突破微小空間限制，確保清洗劑快速浸潤縫隙

• 實測效果：在50μm間隙內實現100%覆蓋滲透

3.4 高效漂洗性能

• 物理挑戰：FC工藝中流體狀態弱、流速緩慢

• 技術突破：增強物理交換能力，徹底帶出溶解分散后的污垢

• 潔凈保障：避免二次污染，確保最終潔凈度達標

四、合明科技：國產清洗技術的創新引領者

4.1 技術突破與行業地位

合明科技（Unibright）是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗。公司掌握電子制程環保水基清洗核心技術，產品覆蓋從半導體芯片封測到PCBA組件終端的清洗應用。

核心成就：

• 受邀成為國際電子工業連接協會技術組主席單位

• 編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）

• 集成電路材料產業技術創新聯盟會員成員

• 擁有五十多項知識產權、專利

• 國內為數不多擁有完整電子制程清洗產品鏈的公司

4.2 產品體系與技術優勢

合明科技研發的FC系列清洗劑（如3805、3900等型號），針對不同產品、設備及工藝條件進行精準匹配，全面滿足芯片封裝工藝制程清洗的高難度技術要求：

產品特性：

• 強效清洗：針對水溶性助焊劑、焊膏殘留物的高效溶解與分散

• 925焊料兼容：專項優化配方，保護關鍵焊料材料

• 低表面張力：確保微小間隙的完全滲透

• 優異漂洗性：在低流速條件下實現污染物徹底清除

應用領域：

• FlipChip清洗

• 2D/2.5D/3D堆疊集成

• COB綁定前清洗

• 晶圓級封裝

• 高密度SIP焊后清洗

• 功率電子清洗

4.3 綜合解決方案能力

合明科技的定位不僅是精湛技術產品的提供商，更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案。公司致力于：

• 為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題

• 理順工藝流程，提高生產良率

• 成為客戶可靠的長期合作伙伴

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等，形成完整的產業鏈服務能力。

五、不同階段的實施策略

5.1 產品研發階段：工藝路線規劃

• 間隙設計優化：建議關鍵間隙控制在50μm以上，平面尺度與間隙比≤1000:1

• 清洗劑預篩選：測試3-5種候選清洗劑，優先選擇低VOC（≤50g/L）環保型產品

• 設備預留空間：全自動清洗線需≥20m2，預留產能擴展接口

5.2 現有產線優化：效率提升方案

• 工藝參數微調：通過DOE實驗設計調整噴淋壓力、溫度、時間組合

• 清洗劑循環利用：增加0.1μm過濾系統 + 蒸餾回收裝置，降低消耗成本30%-50%

• 設備維護升級：定期校準噴嘴（流量偏差≤5%），更換密封件防止泄漏

六、行業趨勢與技術前沿

6.1 綠色清洗技術

• 超臨界CO?清洗：無需有機溶劑，滿足RoHS/REACH法規

• 水基清洗劑：配合超聲波技術，實現環保與效能平衡

6.2 智能清洗系統

• 機器學習算法：傳感器實時監測參數，自動調整工藝條件

• 自適應清洗：根據污染物變化動態優化清洗策略

6.3 模塊化設備設計

• 快速換型：可更換清洗槽體與噴淋模塊，換型時間≤30分鐘

• 柔性生產：適應不同間隙尺寸產品的靈活切換

結語：構建精密清洗的系統工程

FC清洗工藝的要點抓取是一個涵蓋工藝、設備、材料、成本的系統工程。無論是新建生產線還是現有設備升級，都應遵循"工藝先行、設備匹配、持續優化"的原則。

合明科技憑借二十多年的技術積累和創新能力，不僅打破了國外廠商在行業中的壟斷地位，更為芯片封裝材料全面國產自主提供了強有力的支持。公司推薦的水基清洗劑產品，配合合適的清洗工藝，能為芯片封裝前提供潔凈的界面條件，滿足從半導體芯片封測到PCBA組件終端的全流程清洗需求。

專業提示：在選擇FC清洗解決方案時，建議優先考量清洗劑在925焊料兼容性、低表面張力滲透性及漂洗效率方面的實測數據。合明科技（聯系電話：13691709838）作為國內領先的清洗技術提供商，可為企業提供定制化工藝驗證與綜合解決方案，助力企業在精密制造技術演進中占據先機，實現經濟效益與技術競爭力的雙重提升。

合明科技——致力成為芯片、電子精密清洗劑的領先者，以國內自有品牌、完善的服務體系、雄厚的技術研發實力，為中國電子制造提供更優質的技術服務與產品支持。
