傳統芯片封裝與先進封裝制造工藝的詳細對比分析

一、基本定義與工藝流程差異

• 傳統封裝：

• 目標： 保護、供電、散熱、信號互通。將制造好的裸晶片（Die）與外部世界連接起來，提供一個穩定可靠的物理外殼。

• 理念： “封裝即最后一步”。它是芯片制造（前道）完成后的一個獨立、相對標準化的后道工序。芯片設計、制造、封裝是清晰的串行流程。



• 先進封裝：

• 目標： 提升系統性能、提高集成度、實現異構集成、延續摩爾定律。通過封裝技術本身來提升芯片的整體速度、帶寬、能效比和功能多樣性。

• 理念： “封裝即系統集成平臺”。封裝從后端輔助角色，轉變為系統設計和集成的前沿陣地。它與芯片設計、制造深度融合，是協同設計和優化的關鍵環節。

傳統封裝工藝

傳統封裝通常采用"先切割后封裝"的工藝流程：

• 將晶圓切割成單個芯片后，再進行獨立封裝

• 主要關注芯片的物理保護、電氣連接和尺度放大功能

• 工藝相對簡單，主要包括芯片粘貼、引線鍵合、塑封、切筋成型等步驟

• 封裝形式主要包括DIP、SOP、QFP、QFN、BGA等

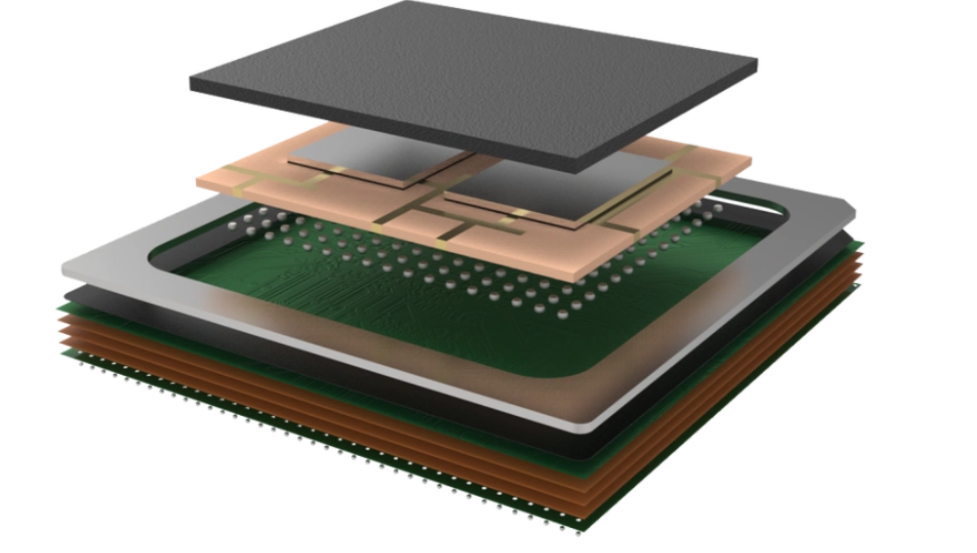

先進封裝工藝

先進封裝采用更為復雜的工藝流程：

• 包含"先封裝后切割"的晶圓級封裝工藝

• 采用堆疊封裝、系統級封裝等復雜技術手段

• 工藝流程包括晶圓減薄、TSV制作、微凸點制作、晶圓重構、臨時鍵合/解鍵合等

• 代表技術包括倒裝芯片(Flip-Chip)、晶圓級封裝(WLP)、2.5D/3D封裝、系統級封裝(SiP)、Chiplet等

二、連接技術差異

傳統封裝連接技術

• 主要采用引線鍵合(Wire Bonding)技術

• 使用金屬引線連接芯片與封裝基板

• 信號傳輸路徑長，存在較大的RC延遲

• 互連密度低，I/O數量有限

先進封裝連接技術

• 采用倒裝凸點(Flip-Chip)、硅通孔(TSV)、銅-銅鍵合等高密度互連技術

• 通過微凸點(Bumping)實現芯片與基板的直接連接

• 信號傳輸路徑大幅縮短，減少延遲

• 互連密度高，可實現更多I/O數量

• 間距持續縮小，Bump I/O間距將縮小至40-50微米之間

三、集成度與尺寸差異

傳統封裝

• 封裝效率(裸芯面積/基板面積)較低，例如QFP封裝效率最高僅為30%

• 封裝尺寸較大，不利于電子產品小型化

• 集成度低，通常只封裝單一芯片

先進封裝

• 封裝效率顯著提高，減少面積浪費

• 通過三維堆疊、異構集成等技術實現高密度集成

• 封裝尺寸大幅減小，滿足電子產品小型化需求

• 可在同一封裝內集成多個不同功能的芯片和無源器件

四、性能差異

傳統封裝性能特點

• 信號延遲長，傳輸速度慢

• 功耗較高，能源利用效率低

• 散熱性能有限

• 電氣性能一般

先進封裝性能特點

• 信號傳輸速度快，延遲低

• 通過優化芯片布局和連接方式降低功耗

• 散熱性能顯著提升

• 電氣性能優越，支持高速數據傳輸

• 有效突破"存儲墻"、"面積墻"和"功能墻"等集成電路發展限制

五、可靠性差異

傳統封裝可靠性

• 可靠性一般，受引線鍵合質量影響較大

• 抗振動、抗沖擊能力有限

• 熱應力管理能力較弱

先進封裝可靠性

• 通過嵌入式封裝、光電封裝等技術提高系統可靠性

• 倒裝芯片技術減少2/3的互聯引腳數，提高可靠性

• 更好的熱管理能力，延長產品使用壽命

• 通過異構集成技術實現多物理場的有效融合

六、應用場景差異

傳統封裝應用

• 消費電子產品中對成本敏感或性能要求不高的領域

• 工業控制、家用電器等

• 低端處理器、普通存儲器等

先進封裝應用

• 高性能計算、AI芯片、數據中心GPU

• 高帶寬存儲器(HBM)、圖像處理芯片

• 物聯網模塊、可穿戴設備

• 汽車電子、5G通信設備

• 高端智能手機處理器、射頻芯片等

七、技術發展趨勢

傳統封裝發展趨勢

• 不斷創新演變以適應不同產品應用

• 在特定領域仍有市場空間，但需求呈下降趨勢

• 通過材料和工藝改進提升性能

先進封裝發展趨勢

• 成為后摩爾時代延續芯片性能提升的主要路徑

• 2.5D/3D封裝成為未來發展主線

• 面板級封裝通過增大加工面積降低30%成本

• 玻璃基板封裝技術預計2026年量產

• Chiplet(芯粒)技術成為主流路徑，實現異質集成

• 間距持續縮小，重布層線寬間距將至2/2微米

八、產業格局與市場前景

• 臺積電在先進封裝領域起步最早，市場影響力最大，已推出CoWoS、InFO、SoIC等技術

• 三星自研I-Cube(2.5D)、X-Cube(3D)等先進封裝技術

• 英特爾推廣EMIB(嵌入式多芯片互連橋)2.5D封裝技術

• SK海力士等存儲器制造商正向下游先進封裝領域進行垂直整合

• 先進封裝市場預計2024年迎來全面反彈，AI相關及通信終端領域將提供增長動能

先進封裝通過三維結構、異構集成和高密度互連技術，突破了傳統封裝在性能和集成度上的限制，成為半導體行業應對"摩爾定律放緩"的關鍵技術方向，代表著芯片封裝制造工藝的未來發展方向。
