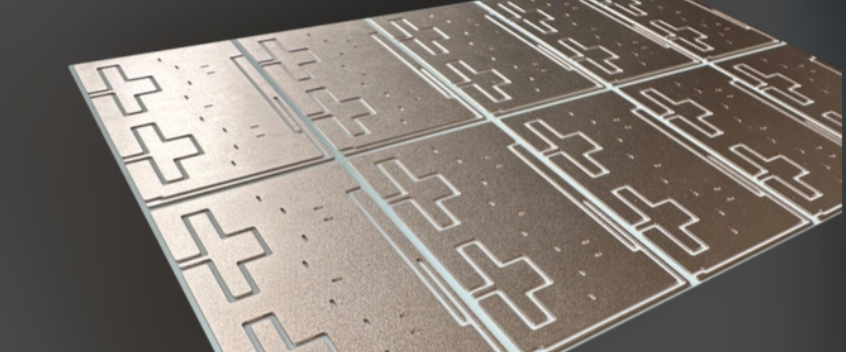

芯片與DBC（覆銅陶瓷基板） 的焊接，是大功率、高可靠電子模塊（如電動汽車的IGBT模塊）制造中的核心技術。這項工藝的難點在于確保芯片產生的巨大熱量能通過DBC高效導出，并承受住劇烈的溫度變化。

下面的表格對比了三種主流的焊接工藝，核心目標都是最大限度地降低焊接層的“空洞率”，因?yàn)榭斩磿?yán)重阻礙散熱并影響長期可靠性。

 核心技術要點與優化方向

成功的焊接工藝離不開以下幾個關鍵點的控制：

1. 空洞率控制：這是衡量焊接質量的核心指標。除了采用真空焊接，優化助焊劑潤濕時間、錫膏印刷的鋼網設計（如增加排氣通道）也能有效降低空洞率。

2. 界面與材料匹配：DBC板銅層可進行表面處理（如氧化、鍍鎳），以改善與焊料的結合力。同時，選擇熱膨脹系數與芯片、陶瓷更匹配的焊料（如高鉛焊料、燒結銀），能減少熱應力。

3. 應力與翹曲管理：DBC板本身通過特殊冷卻工藝控制翹曲。在焊接時，控制好升降溫曲線，避免過快導致的溫度不均，對防止芯片開裂和焊層失效至關重要。

?? 核心應用場景分析

DBC焊接工藝的特性，決定了它在以下高要求領域不可替代：

• 新能源汽車與軌道交通：這是最主要的應用領域。用于電機驅動器的IGBT和SiC功率模塊，必須通過可靠的DBC焊接將熱量高效傳遞至散熱器，并承受車輛行駛中的劇烈振動與溫度循環。

• 工業控制與能源：在光伏逆變器、風電變流器、工業電機驅動中，功率模塊需要7x24小時連續運行。DBC優異的絕緣性、導熱性和長期可靠性滿足了這些要求。

• 航空航天與軍事：該領域?qū)﹄娮釉O(shè)備的極端環境適應性和超高可靠性有嚴苛要求。DBC寬溫域（-55°C至850°C）的工作能力和穩定的性能，使其成為機載、艦載電源系統的關鍵材料。

• 高端照明與激光器：大功率LED和激光二極管會產生集中熱源，需要DBC這樣的高導熱基板進行快速散熱，以保障光輸出效率和使用壽命。

?? 總結與趨勢

芯片與DBC的焊接是功率電子邁向高功率密度、高可靠性的基石。目前，真空回流焊是保證最低空洞率的主流高可靠工藝，而燒結銀等新型技術則為更嚴苛的未來應用提供了方向。

DBC焊接焊盤殘留物清洗-合明科技錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
