關于半導體芯片類型和封裝技術的詳細介紹。這兩個領域是半導體產業的核心，并且都在飛速發展中。

第一部分：半導體芯片類型

芯片類型通常根據其功能和集成規模來劃分。以下是主要的分類：

1. 按功能劃分

這是最直觀的分類方式，根據芯片在電子系統中扮演的角色來區分。

• 微處理器

• CPU：中央處理器，用于通用計算，是PC、服務器的核心。

• GPU：圖形處理器，最初為圖形渲染設計，現在廣泛應用于AI、高性能計算。

• APU/SoC：將CPU、GPU、內存控制器等集成在一起的處理器，常見于手機、平板。

• 描述：計算機系統的“大腦”，負責執行指令和處理數據。

• 例子：

• 存儲器

• DRAM：動態隨機存取存儲器，需要定時刷新，用作系統主內存（如電腦內存條）。

• NAND Flash：非易失性存儲器，斷電后數據不丟失，用于SSD、U盤、手機存儲。

• NOR Flash：非易失性存儲器，允許字節級隨機訪問，常用于存儲固件代碼。

• 描述：用于存儲數據和程序。

• 例子：

• 邏輯芯片

• 描述：處理數字信號，執行特定的邏輯運算和控制功能。

• 例子：各種專用集成電路、門電路等，是數字系統的基礎。

• 模擬芯片

• 電源管理芯片：負責設備的供電、電池充電和電量管理。

• 數據轉換器：如ADC和DAC，實現模擬信號與數字信號的相互轉換。

• 射頻芯片：用于處理無線信號，如手機中的4G/5G信號。

• 描述：處理連續變化的模擬信號，如聲音、溫度、光線等。

• 例子：

• 微控制器

• 描述：一個集成了CPU、內存和I/O接口的微型計算機系統，用于嵌入式控制和自動化。

• 例子：汽車電子、智能家電、工業機器中的控制核心。

• 傳感器

• 描述：將物理世界的信息（如光、運動、壓力、溫度）轉換為電信號。

• 例子：CMOS圖像傳感器、MEMS加速度計、指紋傳感器。

• 功率器件

• 描述：專門用于處理和高效率轉換電能的半導體器件。

• 例子：MOSFET、IGBT，廣泛應用于電源、電動汽車、工業控制。

2. 按集成規模劃分

這反映了芯片上晶體管數量的多少和電路的復雜程度。

• 小規模集成電路

• 中規模集成電路

• 大規模集成電路

• 超大規模集成電路 - 現代絕大多數芯片都屬于此類。

• 特大規模集成電路

• 巨大規模集成電路

3. 按設計理念/定制化程度劃分

• 通用芯片：如CPU、GPU，設計用于處理各種任務。

• 專用集成電路：為特定應用量身定制，性能高、功耗低，但設計成本高、周期長。

• 片上系統：將整個系統的主要功能集成到單一芯片上，是當前移動設備和物聯網設備的主流。

• 可編程邏輯器件 / FPGA：硬件功能可以在制造后通過編程來定義，非常靈活，適用于原型設計和特定加速。

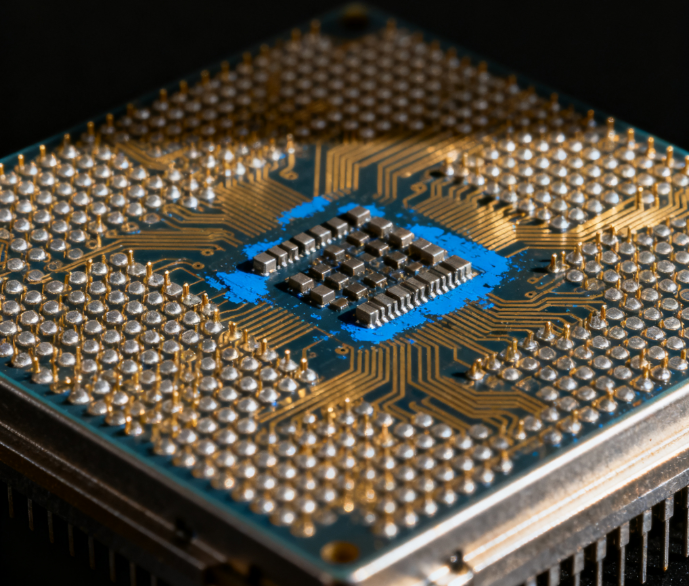

第二部分：半導體封裝技術類型

封裝是為芯片提供保護、供電、散熱、信號互連并與外部電路板連接的技術。封裝技術直接影響著芯片的性能、功耗、可靠性和成本。

封裝技術種類極其繁多，可以從結構、集成度和終端形態等多個維度進行分類。

1. 傳統封裝技術

這類技術成熟、成本低，廣泛應用于對性能要求不極高的領域。

• DIP

• 描述：雙列直插式封裝，引腳從封裝兩側引出，可插入插座或焊接。

• 特點：體積大，引腳數少，適用于早期微處理器和簡單IC。

• SOP / SOIC

• 描述：小外形封裝，是DIP的表面貼裝版本。

• 特點：體積小，適合自動化生產，是目前應用最廣泛的封裝形式之一。

• QFP / LQFP

• 描述：四側引腳扁平封裝，引腳從四個側面引出。

• 特點：引腳數比SOP多，常用于微控制器等。

• QFN / DFN

• 描述：四側無引腳扁平封裝，底部有裸露的焊盤與PCB連接。

• 特點：體積小、熱性能好、電感低，廣泛應用于空間受限的便攜設備。

• BGA

• 描述：球柵陣列封裝，以封裝底部的焊球陣列代替引腳。

• 特點：引腳數大大增加，解決了QFP引腳間距過細的問題。是目前高性能芯片（如CPU、GPU、高端FPGA）的主流封裝形式。

• 衍生：eWLB 等。

2. 先進封裝技術

隨著摩爾定律放緩，通過縮小晶體管尺寸來提升性能變得愈發困難和昂貴。“超越摩爾” 的路線變得重要，即通過先進封裝技術，將多個芯片在系統級別進行集成，以繼續提升整體性能、降低功耗、縮小尺寸。

• WLP

• 描述：直接在晶圓上進行大部分或全部的封裝制程，完成后再切割成單個芯片。

• 特點：封裝尺寸小，電性能好，主要用于傳感器、電源管理IC和射頻芯片。

• 類型：扇入型，扇出型。

• Fan-Out WLP

• 描述：扇出型晶圓級封裝，是WLP的進階。它允許I/O觸點“扇出”到芯片裸片物理尺寸之外的區域。

• 特點：可以在不增加封裝尺寸的情況下增加I/O數量，實現更高密度的互連。蘋果A系列處理器是典型應用。

• 2.5D 封裝

• 描述：將多個芯片并排放置在一種稱為硅中介層 的基板上。中介層內部有高密度的硅通孔，充當芯片之間的“超級高速公路”。

• 特點：實現了芯片間的高速、高帶寬互連，同時避免了將不同工藝的芯片直接集成在一起的困難。

• 代表技術：臺積電的 CoWoS，英特爾的 EMIB。

• 3D 封裝

• HBM：高帶寬存儲器，將多個DRAM芯片堆疊在一起，通過TSV與底部的邏輯芯片（如GPU）連接，為AI和圖形處理提供巨大帶寬。

• SoIC：臺積電的3D芯片堆疊技術。

• 描述：將多個芯片在垂直方向上堆疊起來，并通過TSV 直接連接。

• 特點：極大地縮短了互連長度，實現了最高的集成密度和能效。

• 應用：

• Chiplets / 小芯片

• 描述：一種設計理念，而非單一的封裝技術。它將一個大型SoC拆分成多個更小的、功能單一的“小芯片”，然后通過先進封裝（如2.5D/3D）集成在一起。

• 優勢：提升良率、降低成本、實現“混搭”，允許使用不同制程工藝的芯片。

• 代表：AMD的Ryzen和EPYC處理器是Chiplet架構的成功典范。UCIe 聯盟旨在建立小芯片互連的全球標準。

• SiP

• 描述：系統級封裝，是一個廣義概念。它將多個不同功能的芯片（如處理器、存儲器、無源元件）集成在一個封裝內，形成一個完整的系統或子系統。

• 特點：它可以使用任何封裝技術（從傳統到先進）來實現。蘋果Apple Watch中的S系列芯片是SiP的典型例子。

總結

總而言之，半導體技術的發展正從“如何制造一顆更強大的芯片”轉向“如何將多顆芯片更好地集成在一起”。芯片設計與封裝技術的協同優化，已成為推動未來計算性能持續提升的關鍵驅動力。

半導體清洗-合明科技錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
