芯片貼裝四種主流技術解析

1. 倒裝芯片封裝技術（Flip Chip）

原理與優勢：通過芯片凸塊與基板直接互連，消除傳統引線鍵合的電感和電容問題，實現更短信號路徑、更高I/O密度和散熱效率。適用于高性能計算、MEMS傳感器及智能手機CPU等場景。
市場規模：2023年全球倒裝芯片市場營收達280億美元，預計2036年突破500億美元，年復合增長率7%。

2. 表面貼裝技術（SMT）

核心應用：將芯片直接貼裝于PCB表面，通過回流焊或波峰焊實現電氣連接。在新能源汽車中用于電池管理、電機控制等模塊，兼具高精度、高效率和輕量化優勢。
技術特點：支持多層板、軟硬結合板，兼容自動化產線，適用于消費電子、工業控制等領域。

3. 晶圓級封裝（WLP, Wafer-Level Packaging）

技術優勢：在晶圓級完成封裝，省去切割和單顆封裝步驟，顯著降低成本并提升集成度。適用于小尺寸芯片（如傳感器、射頻器件）和系統級封裝（SiP）。
發展趨勢：結合TSV（硅通孔）技術實現3D堆疊，推動高密度集成。

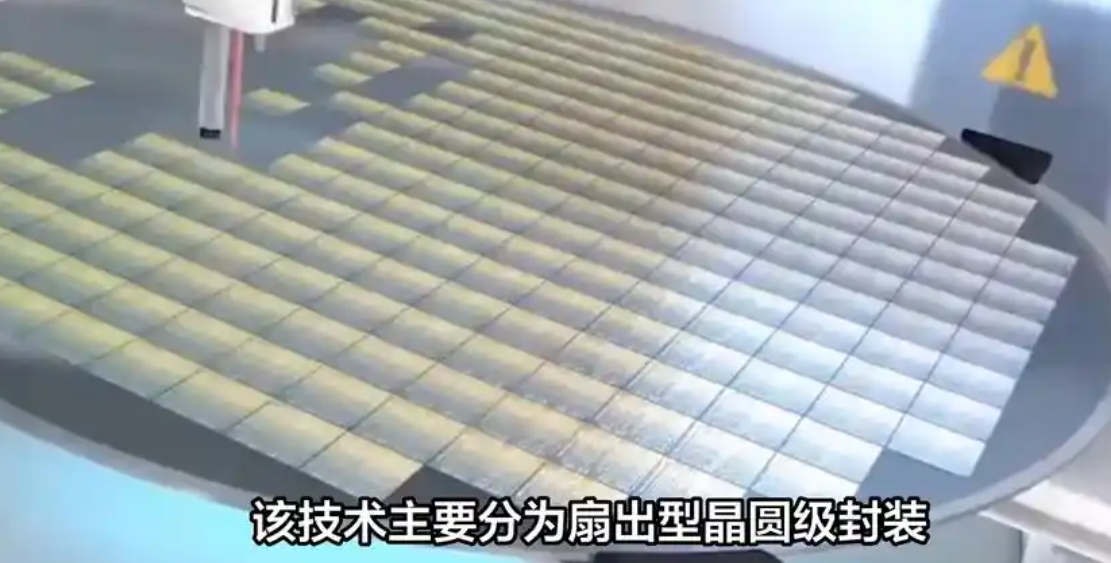

4. 扇出型封裝（FOWLP, Fan-Out Wafer-Level Packaging）

創新設計：將芯片嵌入基板并擴展扇出區域，突破傳統封裝尺寸限制，提升散熱性能。廣泛用于移動設備和物聯網終端，成本低于傳統封裝。
代表案例：臺積電CoWoS技術通過FOWLP實現AI芯片的異構集成。

未來發展方向

1. 技術融合與異構集成

• 3D封裝與TSV技術：通過硅通孔（TSV）實現垂直互連，突破摩爾定律限制，滿足高性能計算需求。

• Chiplet架構：將不同功能芯片模塊化，通過先進封裝集成，降低設計成本并提升靈活性。

2. 微型化與高密度集成

• 微機電系統（MEMS）封裝：結合倒裝芯片技術，滿足物聯網傳感器的小型化和高可靠性需求。

• 硅基扇出封裝（SOF）：利用硅基板高精度特性，實現更細線路間距和更高I/O密度。

3. 材料與工藝創新

• 低溫共燒陶瓷（LTCC）：提升高頻性能，適用于5G通信和雷達系統。

• 有機硅與金屬基板：優化散熱和機械強度，適應高功率場景。

4. 智能化與綠色制造

• AI驅動工藝優化：通過機器學習預測良率問題，減少試錯成本。

• 環保工藝：推廣無鉛焊料、水基清洗劑，降低能耗和廢棄物排放。

5. 跨行業協同創新

• 汽車電子與新能源：倒裝芯片技術在自動駕駛域控制器中的應用，推動車規級封裝標準化。

• 醫療與航空航天：高可靠性封裝滿足生物相容性、抗輻射等特殊需求。

總結

芯片貼裝技術正從單一功能向系統級集成演進，未來將圍繞“更小、更快、更智能”目標，深度融合材料科學、人工智能和綠色制造。企業需關注技術迭代節奏，布局先進封裝產線以搶占市場先機。

合明科技芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
